    ATG-2032 Power Signal Generator

    • generátor výkonového signálu
    • dva kanály
    • výstupom je sínusová, štvorcová, trojuholníková alebo pulzná vlna
    • zabudovaný alebo externý vstup signálu
    • záruka: 3 roky
    AIGTEK
    Ďalšie parametre
    Cena na vyžiadanie
    Kat. č: ATG-2032.w
    dostupnosť na vyžiadanie

    Výberu nezodpovedá žiadna položka.

    Parametre a špecifikácia

    maximálne výstupné napätie 300Vp-p (±150Vp)
    maximálny výstupný prúd 120 mAp
    šírka pásma (-3dB) DC ~ 500 kHz

    ATG-2032 je ideálny dvojkanálový generátor výkonového signálu, ktorý môže vyvádzať sínusové, štvorcové, trojuholníkové a pulzné vlny. Zákazník si môže vybrať vstavaný alebo externý vstupný signál podľa podmienok aplikácie. Maximálne výstupné napätie: 300 Vp-p (±150 Vp); poháňa vysokonapäťové záťaže. Digitálne ovládanie a variabilné zosilnenie napätia, jedno tlačidlo na uloženie všeobecného nastavenia, pohodlná a stručná obsluha.

    Vstup

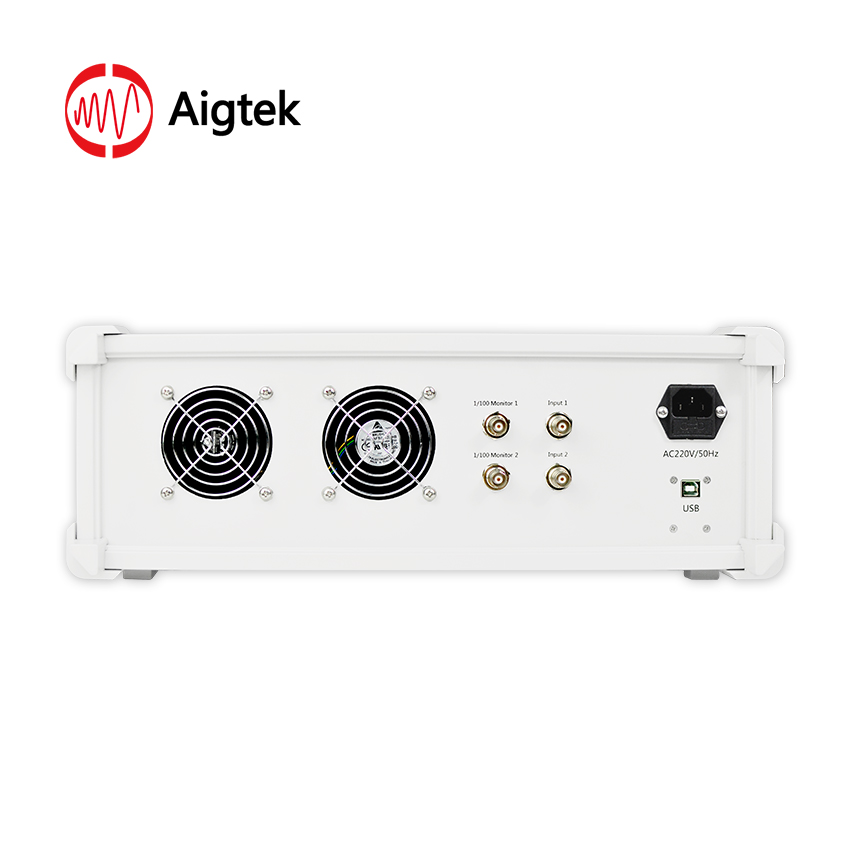

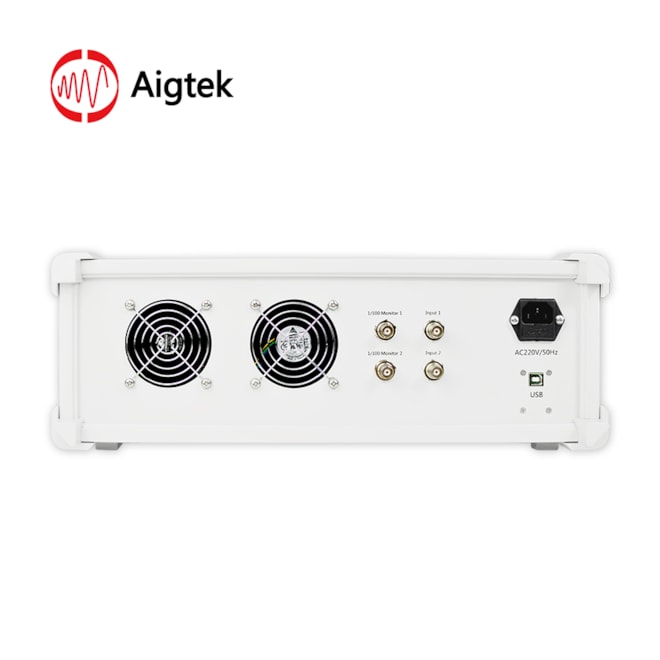

    Vstupný koniec externého signálu je rozhranie BNC. Keď je vstupný signál zabudovaný, je to režim generátora výkonového signálu, stačí nastaviť parametre, ako je tvar vlny, frekvencia a napätie; keď je signál prístupný zvonku, je to režim zosilňovača, vstupný odpor je 5 kΩ, výstupný odpor možno prepínať a signál možno zosilniť pomocou regulácie zosilnenia napätia.

    Výstup

    Výstup je 4 mm banánik; výstupné napätie je 0-300 Vp-p (±150 Vp); maximálny výstupný prúd je 120 mAp.

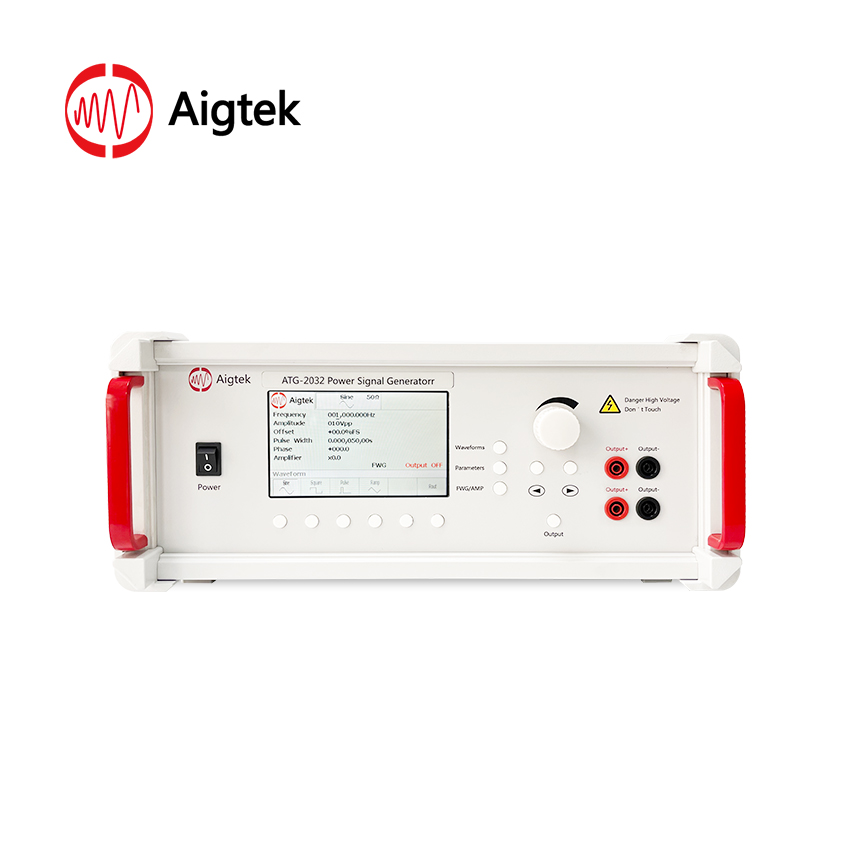

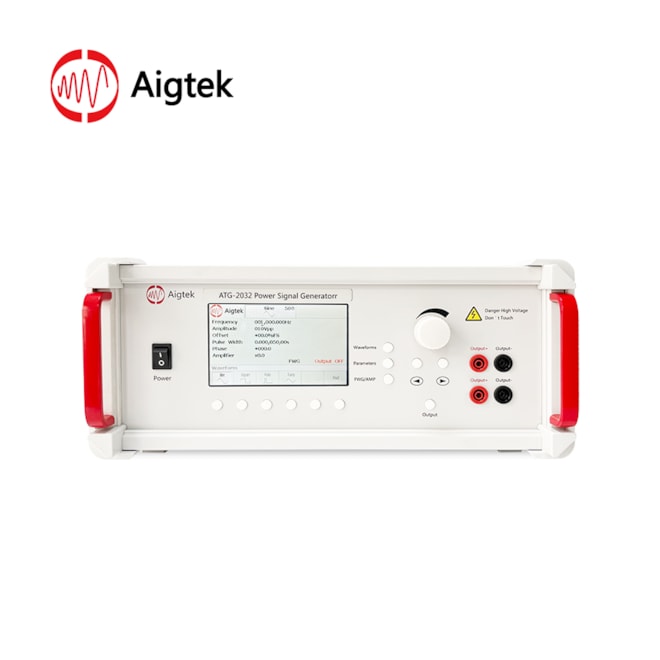

    LCD displeje

    Ovládací panel LCD na dynamické zobrazovanie stavu a parametrov zariadenia, interaktívne rozhranie je jasné, stručné a ľahko pochopiteľné na prvý pohľad.

    Zosilnenie napätia

    Režim zosilňovača pre externý vstupný signál, zosilnenie napätia je 0-50-násobné (1step,) digitálne riadené a premenlivé. Zisk sa zobrazuje na displeji LCD, možno ho rýchlo nastaviť na požadované napätie.

    Monitor

    Port monitora je výstupný port 1/100, port monitora je konektor BNC, ktorý možno pripojiť k osciloskopu na monitorovanie výstupného napätia v reálnom čase.
