BT4560-60 Battery Impedance Meter

• testovanie Li-Ion batérií bez nabíjania a vybíjania
• kompatibilný so spínacími systémami SW1001 a SW1002
• meranie batérií metódou nízkej frekvencie (1 Hz alebo menej)
• funkcia porovnávania nameraných hodnôt, samokalibrácia, kontrola kontaktov atď.
• komunikačné rozhrania USB, RS-232C a LAN

Podrobný prehľad produktu

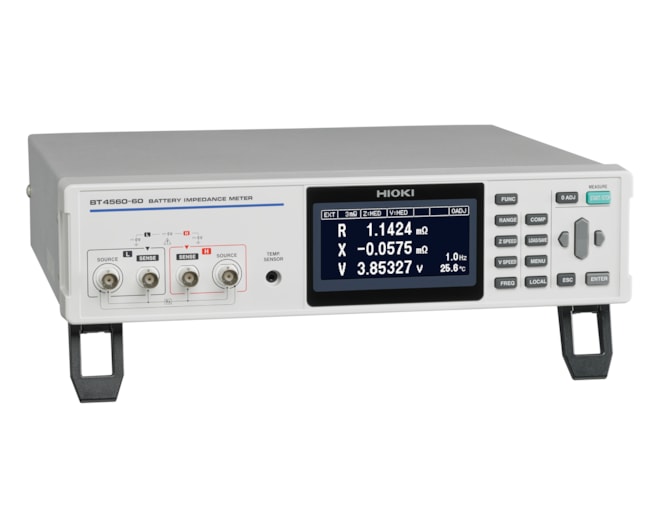

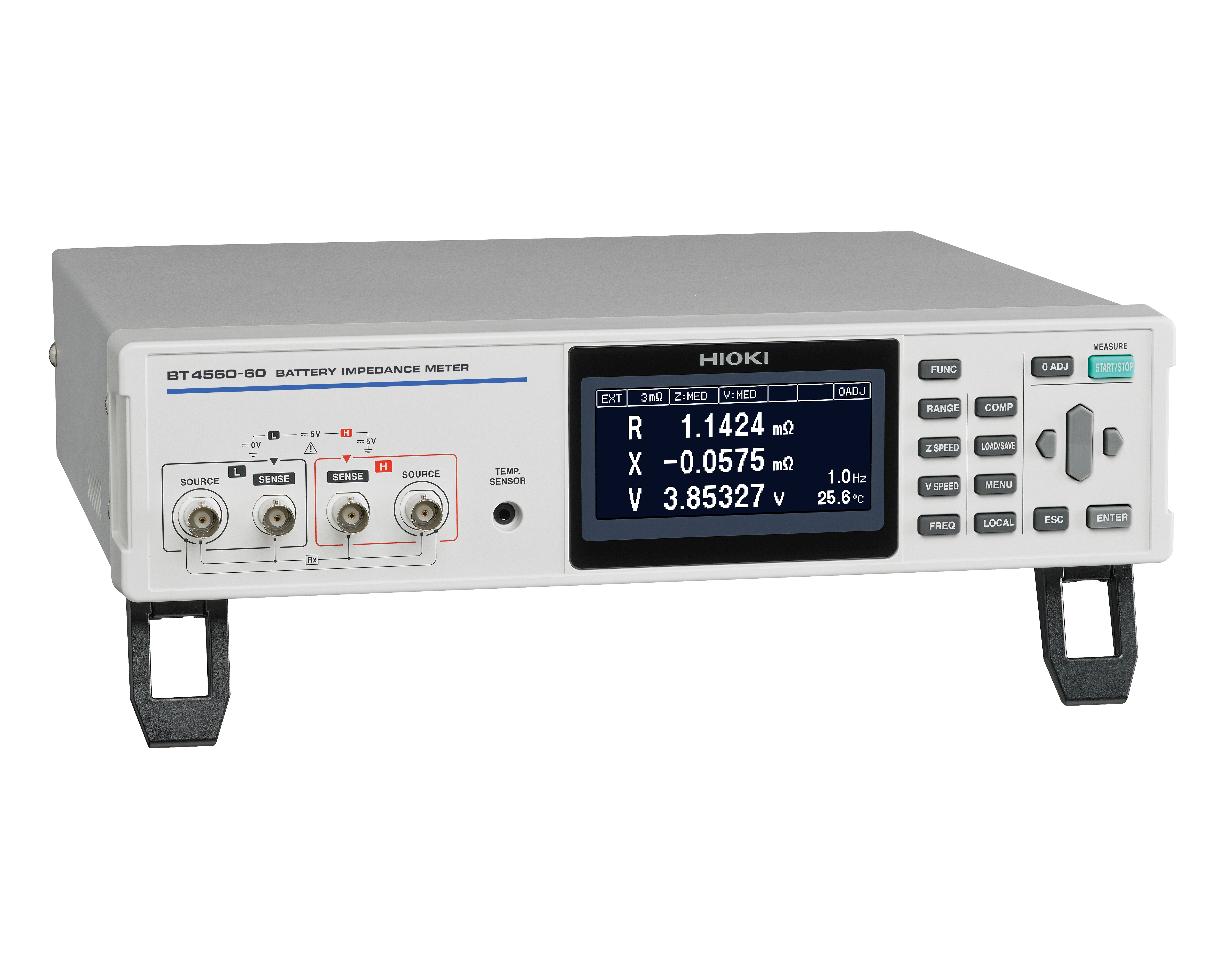

Meradlo impedancie batérií HIOKI BT4560-60 je optimalizované na meranie impedancie lítium-iónových batériových článkov (LiB) a meria impedanciu článkov od 0,01 Hz do 10 kHz s rozsahom merania jednosmerného napätia ±5 V. Rozšírená horná frekvenčná hranica umožňuje analýzu impedancie lítium-iónových článkov pri vyšších frekvenciách. To umožňuje pozorovanie účinkov súvisiacich s rozhraním pevného elektrolytu (SEI) a separátorom, čím sa poskytuje širší pohľad na elektrochemické správanie. Prístroj ponúka voliteľné rozsahy 3 mΩ, 10 mΩ a 100 mΩ, vďaka čomu je vhodný na hodnotenie článkov s veľkou kapacitou a veľmi nízkym vnútorným odporom, ako sú napríklad články používané v trakčných batériách a aplikáciách na ukladanie energie.

Maximálny testovací prúd je 1,5 A rms v rozsahu 3 mΩ a v vyšších rozsahoch je zodpovedajúco nižší. Najmenšie rozlíšenie impedancie je 0,1 µΩ. Konfigurácia merania so štyrmi párovými svorkami minimalizuje chyby spôsobené odporom kábla, magnetickým spojením a vírivými prúdmi v testovacej zostave. Je založená na princípe merania so štyrmi svorkami, ale dodatočne používa tienené páry pre prúdové a napäťové cesty, ako sa bežne používa v LCR meradlách a impedanciových analyzátoroch, aby sa minimalizovali účinky spojenia a fázové chyby pri vyšších frekvenciách. Prístroj môže merať napätia článkov oboch polarít v rozsahu ±5 V, takže polarita pripojenia testovaného článku nemá vplyv na meranie.

Aplikácie a elektrochemická impedančná spektroskopia (EIS)

BT4560-60 sa používa na hodnotenie veľkokapacitných batériových článkov v trakčných batériách a systémoch na ukladanie energie. Vo výrobných prostrediach podporuje meranie a overovanie impedancie na konci procesu montáže článkov. Pri výrobe balíkov a modulov sa používa na vstupnú kontrolu a kvalifikáciu článkov, aby sa zabezpečil konzistentný výkon pred inštaláciou. Vo výskume a vývoji sa používa na štúdium impedančných charakteristík, difúzneho správania a degradačných javov súvisiacich so stavom zdravia (SoH). Rozšírený rozsah 10 kHz umožňuje dodatočné vysokofrekvenčné pozorovanie medzifázových procesov a dielektrického správania v rámci komponentov článku. Prístroj je vhodný aj na zosúlaďovanie článkov, kde sa články zoskupujú podľa impedancie a kapacity, aby sa dosiahol vyvážený výkon v rámci zostavených balíkov.

Pri pripojení k PC, napríklad cez USB, sa BT4560-50 môže použiť na elektrochemickú impedančnú spektroskopiu (EIS). Dodávaný softvér riadi frekvenčné prechody, zbiera údaje o impedancii a zobrazuje Nyquistove a Bodeho grafy na analýzu. Toto nastavenie je ideálne pre laboratórne prostredie, kde sa merania impedancie vykonávajú priamo z počítača. Údaje sa môžu exportovať aj do ZView® na podrobné vyhodnotenie ekvivalentného obvodu.

Ideálny pre integráciu do systému

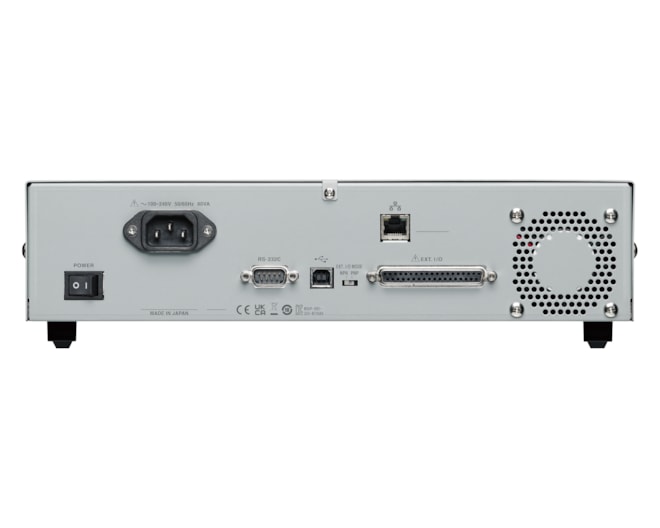

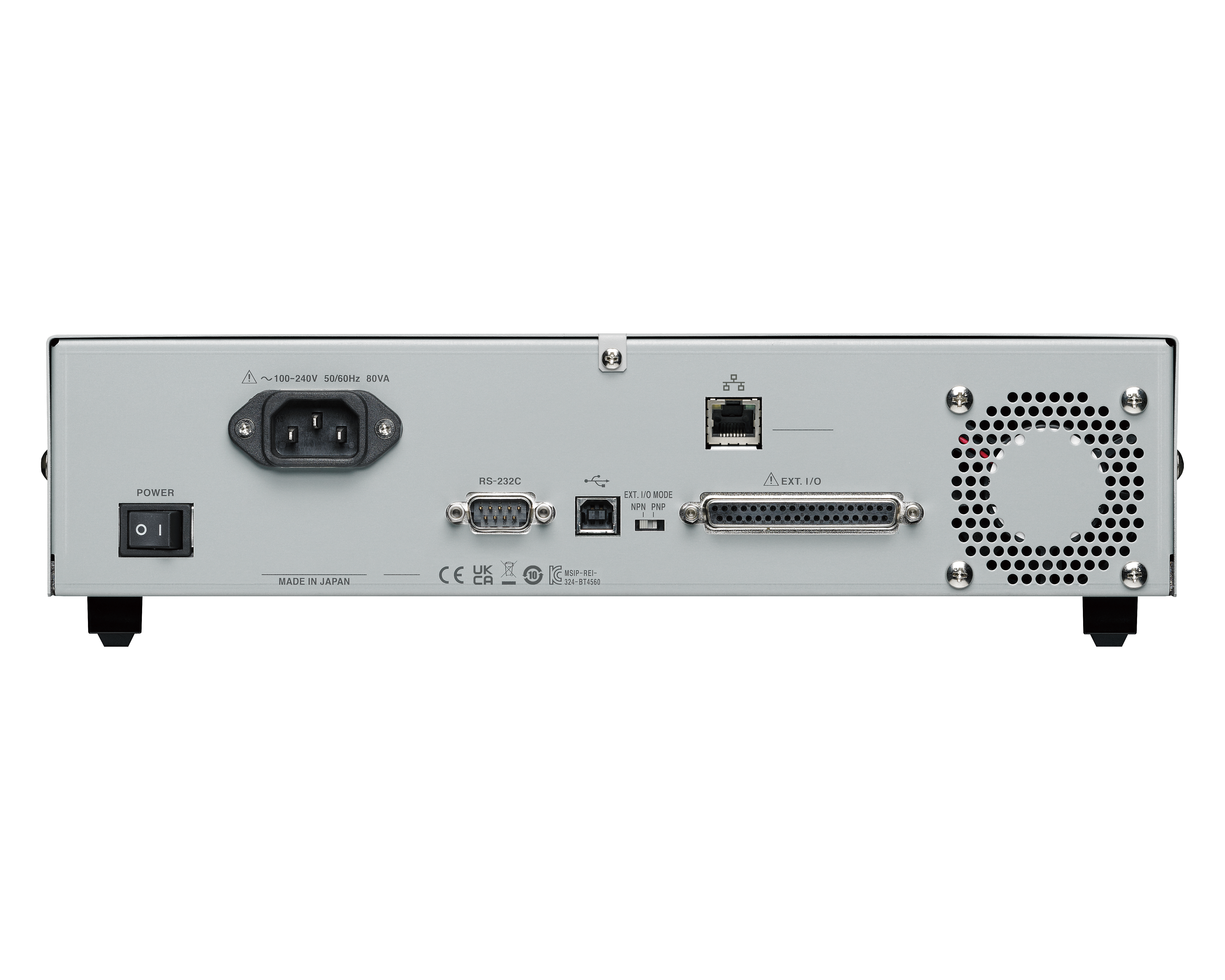

Vďaka rozhraniam LAN a RS-232C a portu EXT. I/O pre spúšťacie a riadiace signály sa BT4560-50 ľahko pripája k automatizovaným meracím zariadeniam. Môže komunikovať s externými radičmi alebo multiplexnými systémami pre riadenie sekvencií, čo umožňuje flexibilnú integráciu do výrobných a kvalitatívnych prostredí. Pre automatizáciu na báze PC a vlastné riadiace aplikácie sú k dispozícii ovládače LabVIEW a ukážkové programy. Prístroj je možné ovládať aj priamo pomocou PLC alebo používať s multiplexnými systémami HIOKI SW1001 / SW1002 a inými vhodnými riešeniami, čo z neho robí praktickú voľbu pre systémových integrátorov, ktorí navrhujú automatizované meracie zostavy batérií.

BT4560-50 meria impedanciu pomocou nízkoúrovňového striedavého signálu, ktorý neovplyvňuje elektrochemický stav článku. Táto metóda umožňuje presné meranie impedancie bez generovania tepla alebo degradácie, aj pri testovaní vysokokapacitných alebo novo vyvinutých typov článkov. Meracie káble pre laboratórne a výrobné použitie sú k dispozícii samostatne. Kelvinov kábel L2002 je určený pre laminované batérie, ako sú vreckové batérie, zatiaľ čo Kelvinov kábel L2003 je vhodný pre valcovité alebo namontované batérie, vrátane aplikácií v automatizovaných testovacích zostavách. BT4560-50, navrhnutý a vyrobený v Japonsku, poskytuje presnosť a stabilitu potrebnú pre spoľahlivé testovanie impedancie moderných batérií vo výskume a výrobe.
