Parametre a špecifikácia
merané parametre | vnútorný odpor (3 mΩ - 30 Ω; 6 rozsahov), napätie (±10/100 V DC; 2 rozsahy) |
počet číslic na displeji pri meraní OCV | ±12,000000V (rozlíšenie 1 µV, rozsah 10 V); ±120,00000V (rozlíšenie 10 µV, rozsah 100 V) |
najlepšia presnosť pri meraní OCV | ±0,0012 % rdg. ±11 µV (rozsah 10 V); ±0,003 % rdg. ±0,60 mV (rozsah 100 V) |
počet číslic na displeji pri meraní IR (HIGH RESOLUTION = ON) | 5,10000 mΩ (rozlíšenie 0,01 µΩ, rozsah 3 mΩ) až 51,0000 Ω (rozlíšenie 100 µΩ, rozsah 30 Ω) |
najlepšia presnosť pri meraní IR (HIGH RESOLUTION = ON) |
±0,08 % rdg. ±0,08 µΩ (rozsah 3 mΩ) až ±0,15 % rdg. ±0,5 mΩ (rozsah 30 Ω) |
testovací prúd | 100 µA - 300 mA AC |
vzorkovacia frekvencia | 4 ms - 200 ms (rozsah FAST1 až SLOW2) |
Aplikácia

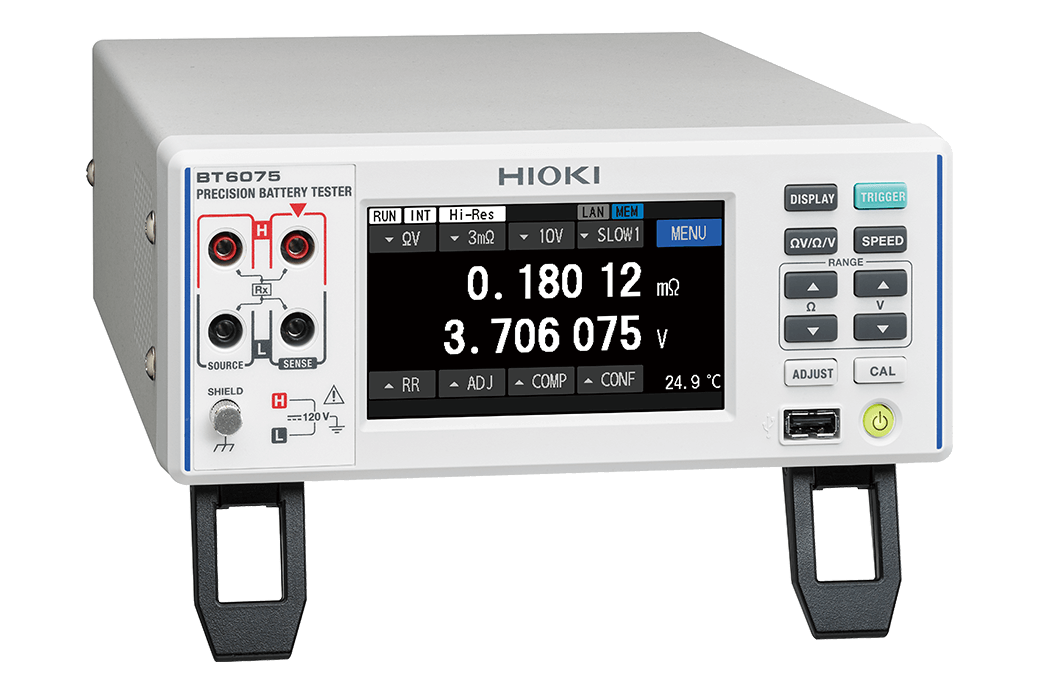

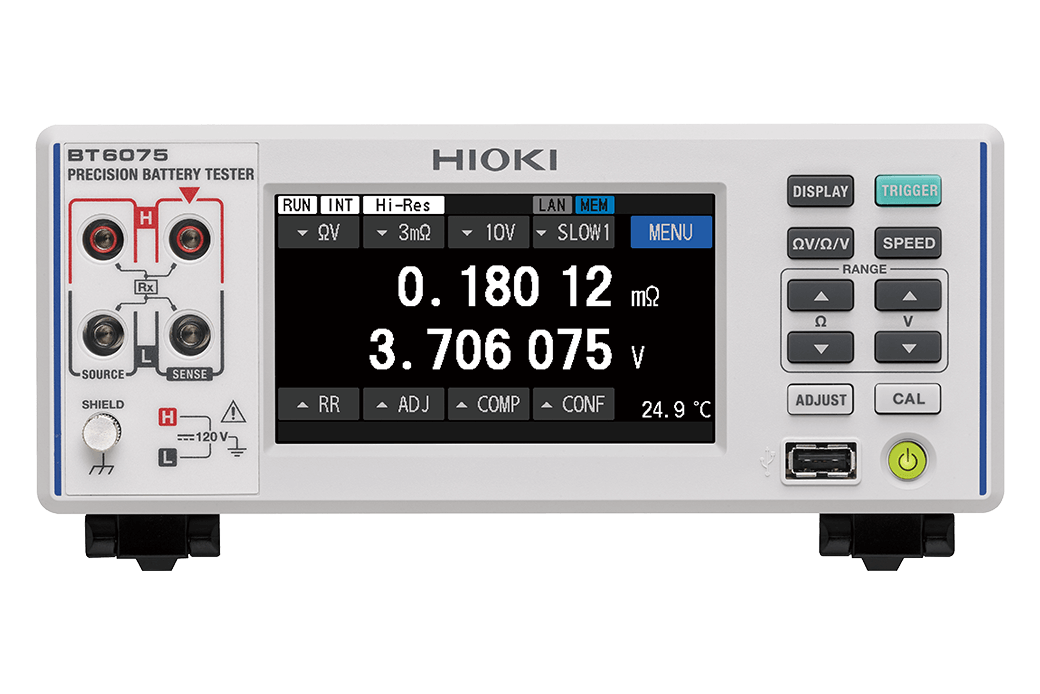

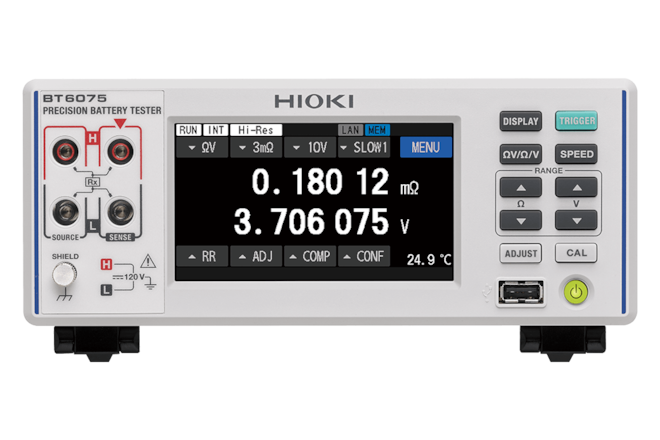

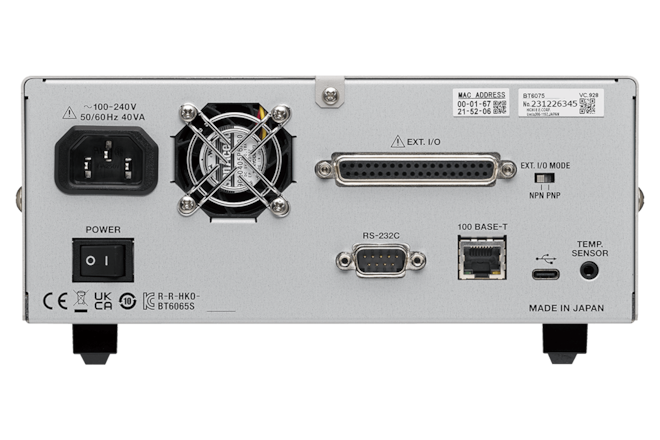

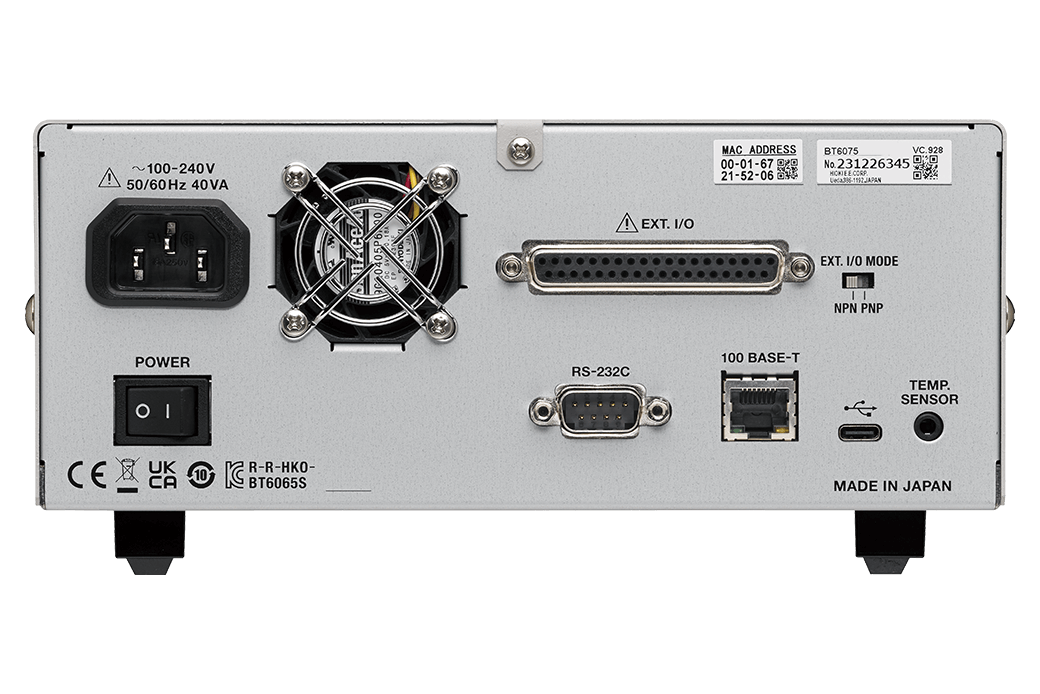

Vysoko presné testery batérií BT6065 a BT6075 sú určené na testovanie vysokokapacitných batériových článkov (nielen) pre elektrické vozidlá s nízkym vnútorným odporom. Úspornejší model BT6065 so 6-1/2-miestnym displejom je vhodný na in-line testy pri triedení batériových článkov, zatiaľ čo 7-1/2-miestny model BT6075 je určený na veľmi presné triedenie článkov na začiatku (BOL) a na konci linky (EOL) výrobnej linky.
Tieto testery batérií kombinujú funkciu veľmi presného jednosmerného voltmetra a merača vnútorného odporu pomocou striedavého signálu s frekvenciou 1 kHz, rovnako ako predchádzajúci rad BT356x spoločnosti Hioki. Výrobca však teraz pridal sofistikovanejšie funkcie na ešte presnejšie a stabilnejšie merania najnovšej generácie batériových článkov:
MIR (Mutual Interference Reduction)
Pre prípad, keď sa na paralelné meranie používajú dva testery v tesnej blízkosti, prišla spoločnosť Hioki so špeciálnym nastavením na zníženie vzájomného rušenia (a tým aj oscilácie nameraných hodnôt) bez potreby akéhokoľvek synchronizačného vedenia:
Kompenzácia vplyvu vírivých prúdov v susedných článkoch batérie
Vírivé prúdy sú jedným z ďalších efektov spôsobujúcich chyby merania, keď ide o presné určenie veľmi nízkych hodnôt vnútorného odporu článkov batérie zapojených v moduloch a uzavretých v kovovom plášti (opäť typicky trakčné batérie pre BEV). Hioki preto umožňuje kompenzáciu nameraných hodnôt IR pomocou vopred nameraných (t. j. známych) referenčných hodnôt jednotlivých článkov. Táto funkcia je možná len v režime viackanálového merania (na viackanálové meranie možno použiť multiplexor SW1001 alebo SW1002).
Vylepšená necitlivosť na odpory pozdĺž meracej cesty
V porovnaní so svojimi predchodcami ponúkajú testery radu BT60x5 vyššiu toleranciu voči odporom vznikajúcim napríklad v dôsledku odporu meracích vodičov alebo prechodových odporov na rozhraní sonda - merací prístroj.
Tester zároveň nepretržite monitoruje hodnoty týchto odporov a umožňuje nastaviť včasný alarm v prípade poškodenia vodičov alebo opotrebovania/zničenia hrotu sondy. Túto funkciu ocenia najmä operátori nepretržite pracujúcich výrobných liniek, vďaka ktorej možno včas odhaliť náhle poškodenie sondy/vodiča počas merania, ale aj včas vymeniť ešte funkčný, ale už opotrebovaný merací hrot.
