CT6701 Current Probe

Podrobný prehľad produktu

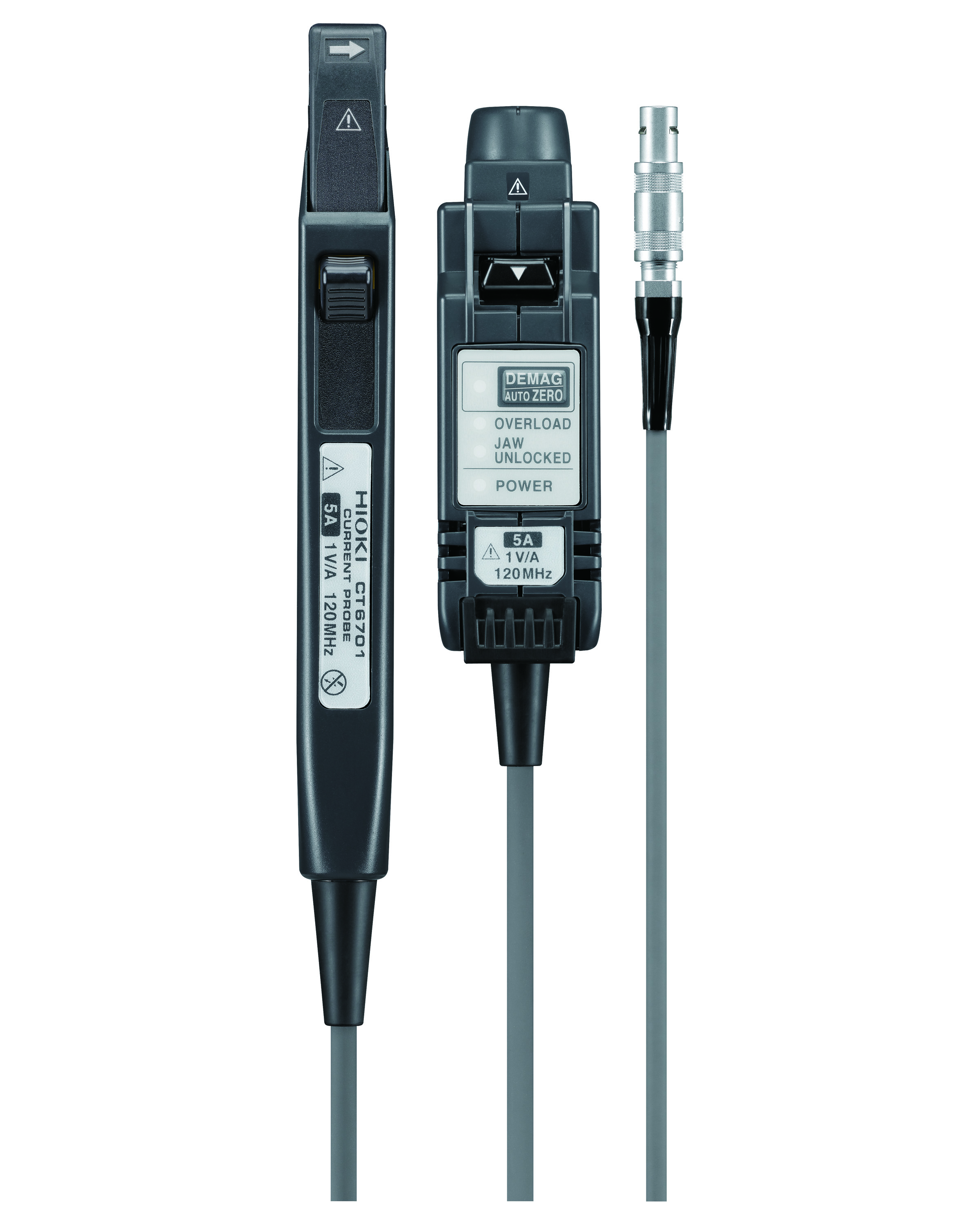

Prúdová sonda HIOKI CT6701 je vysoko výkonná a vysoko citlivá prúdová sonda určená na použitie s pokročilými osciloskopmi, dátovými záznamníkmi, ako je napríklad model MR6000 od spoločnosti HIOKI, alebo s inými systémami na zber údajov. Sonda CT6701 bola navrhnutá s ohľadom na výnimočnú presnosť a ponúka širokú šírku pásma od DC do 120 MHz a umožňuje meranie prúdu od 1 mA do 5 A.

CT6701 sa pýši vysokým pomerom signálu k šumu, čo zaručuje jasné a presné pozorovanie priebehov signálov bez nutnosti spoliehať sa na filtre osciloskopu alebo funkcie priemerovania. Výstupný pomer 1 V/A zvyšuje citlivosť pripojených osciloskopov na napätie, čo umožňuje presnú detekciu aj slabých signálov.

Ochrana zariadenia je tiež kľúčovým aspektom konštrukcie CT6701, ktorý je vybavený systémom monitorujúcim teplotu meracieho obvodu. V prípade prehriatia sa napájanie obvodu automaticky odpojí, aby sa zabránilo poškodeniu zariadenia. Okrem toho tento mechanizmus zabezpečuje, že prúdové špičky nepoškodia senzor, a LED indikátor varuje používateľa, ak je vstupný prúd príliš vysoký.

CT6701 prenáša merací signál prostredníctvom štandardného vysokoodporového konektora BNC, čo umožňuje priame pripojenie k širokej škále osciloskopov. Pre dosiahnutie najlepších výsledkov, najmä pri vykonávaní presnej analýzy signálu, sa odporúča použiť osciloskop s ADC s vysokým rozlíšením alebo dátový záznamník, ako je napríklad HIOKI MR6000.

Celkovo je prúdová sonda HIOKI CT6701 komplexným riešením pre širokú škálu aplikácií merania prúdu. Ponúka základné funkcie, ktoré zabezpečujú presnosť, bezpečnosť a efektívnosť v kompaktnom a robustnom vyhotovení. Nech už pracujete s vysokorýchlostnými alebo veľmi nízkymi prúdmi, CT6701 je nástrojom, ktorý zaručuje presné a spoľahlivé merania.
