CT6710 Current Probe

Podrobný prehľad produktu

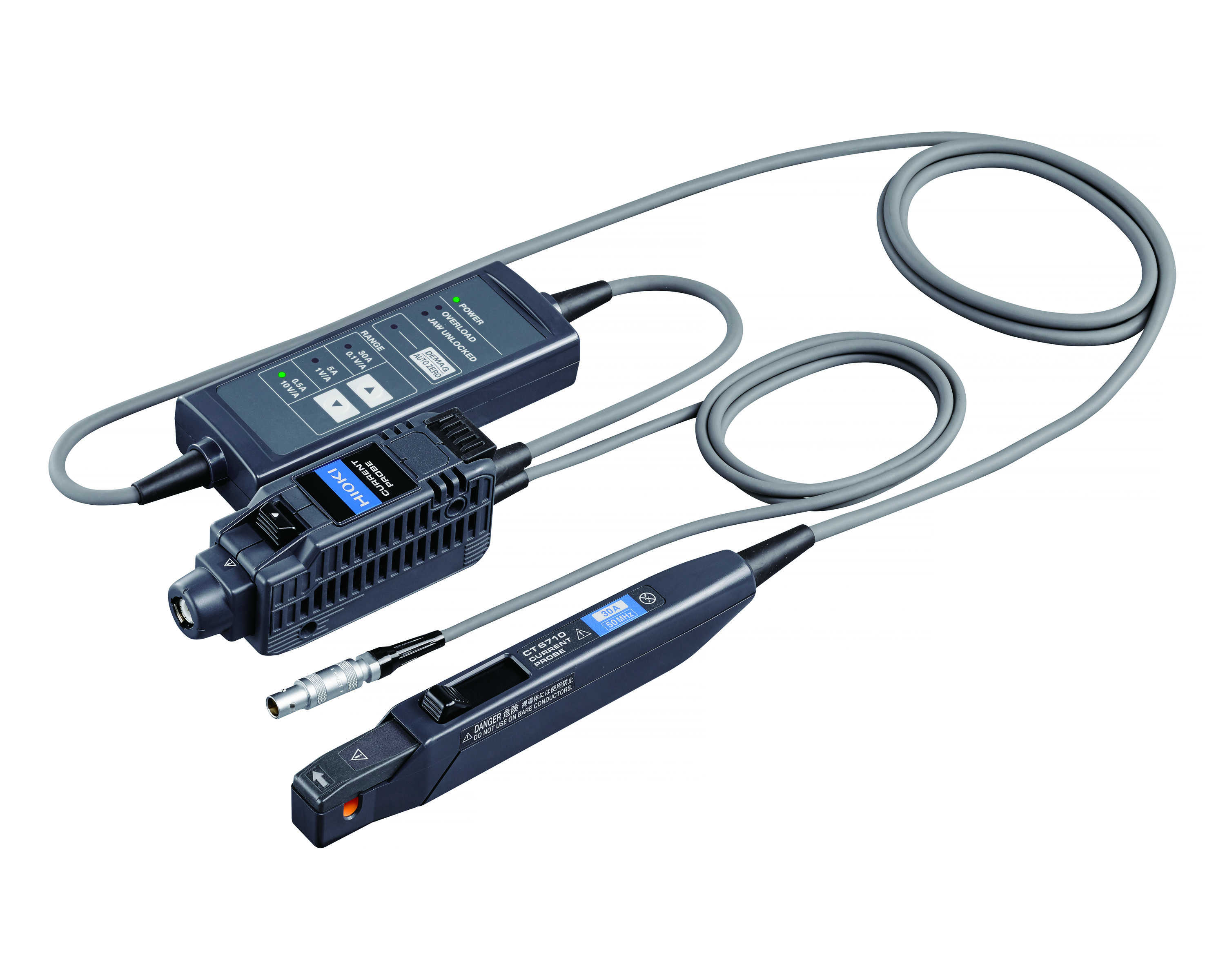

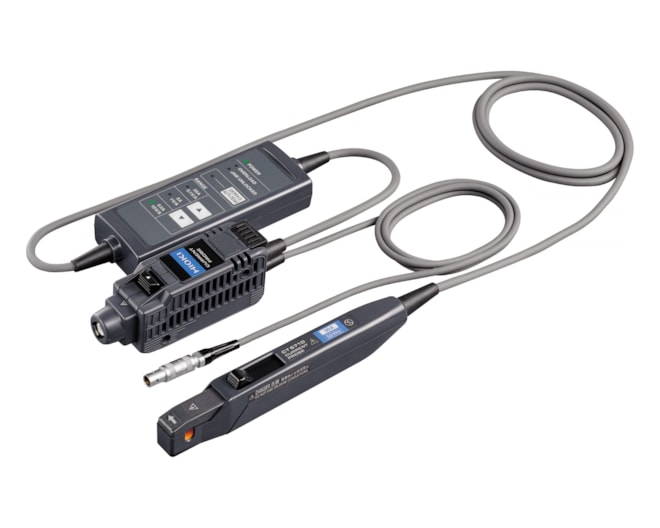

Prúdový senzor HIOKI CT6710 je vysoko výkonná a vysoko citlivá prúdová sonda s tromi meracími rozsahmi, určená na použitie s pokročilými osciloskopmi, dátovými záznamníkmi, ako je napríklad model MR6000 od spoločnosti HIOKI, alebo inými systémami na zber údajov. Sonda CT6710, navrhnutá tak, aby poskytovala výnimočnú presnosť a univerzálnosť, ponúka širokú šírku pásma od DC do 50 MHz s možnosťou merania prúdov od 200 μA do 30 A.

 S tromi voliteľnými rozsahmi prúdu – 30 A, 5 A a 500 mA – ponúka CT6710 široké spektrum merania prúdu, čo umožňuje používateľom presne monitorovať a analyzovať rôzne úrovne prúdu, od mikroprúdov až po veľké prechodné prúdové špičky. Ľahko použiteľná funkcia výberu rozsahu umožňuje rýchle prispôsobenie sa špecifickým meracím potrebám, či už zaznamenávate nábehové prúdy alebo monitorujete minimálne prúdy v zariadeniach s nízkym príkonom.

CT6710 sa pýši vysokým pomerom signálu k šumu, čo zaručuje jasné a presné pozorovanie priebehu signálu bez nutnosti spoliehať sa na filtre osciloskopu alebo funkcie priemerovania. Výstupná citlivosť 10 V/A v rozsahu 500 mA výrazne zvyšuje napäťovú citlivosť pripojených osciloskopov, čo umožňuje presnú detekciu slabých signálov až do 100 μA na delenie a zaručuje vysokú presnosť aj pri meraní najmenších prúdov alebo prúdov ovplyvnených šumom.

Ochrana zariadenia je tiež kľúčovým aspektom konštrukcie CT6710, ktorá je vybavená systémom riadeným mikročipom, ktorý monitoruje teplotu meracieho obvodu. V prípade prehriatia sa napájanie obvodu automaticky odpojí, aby sa zabránilo poškodeniu zariadenia. Okrem toho tento mechanizmus zabezpečuje, že prúdové špičky nepoškodia senzor, a LED indikátor upozorní používateľa, ak je vstupný prúd príliš vysoký.

CT6710 prenáša merací signál prostredníctvom štandardného vysokoodporového konektora BNC, čo umožňuje priame pripojenie k širokej škále osciloskopov. Pre dosiahnutie najlepších výsledkov, najmä pri vykonávaní presnej analýzy signálu, sa odporúča použiť osciloskop s ADC s vysokým rozlíšením alebo záznamový systém, ako je napríklad HIOKI MR6000.

Celkovo možno konštatovať, že prúdová sonda HIOKI CT6710 predstavuje komplexné riešenie pre širokú škálu aplikácií merania prúdu. Ponúka základné funkcie, ktoré zabezpečujú presnosť, bezpečnosť a efektívnosť v kompaktnom a robustnom vyhotovení. Nech už pracujete s vysokorýchlostnými alebo mikroprúdmi, CT6710 je nástroj, ktorý zaručuje presné a spoľahlivé merania.
