CT6711 Current Probe

Podrobný prehľad produktu

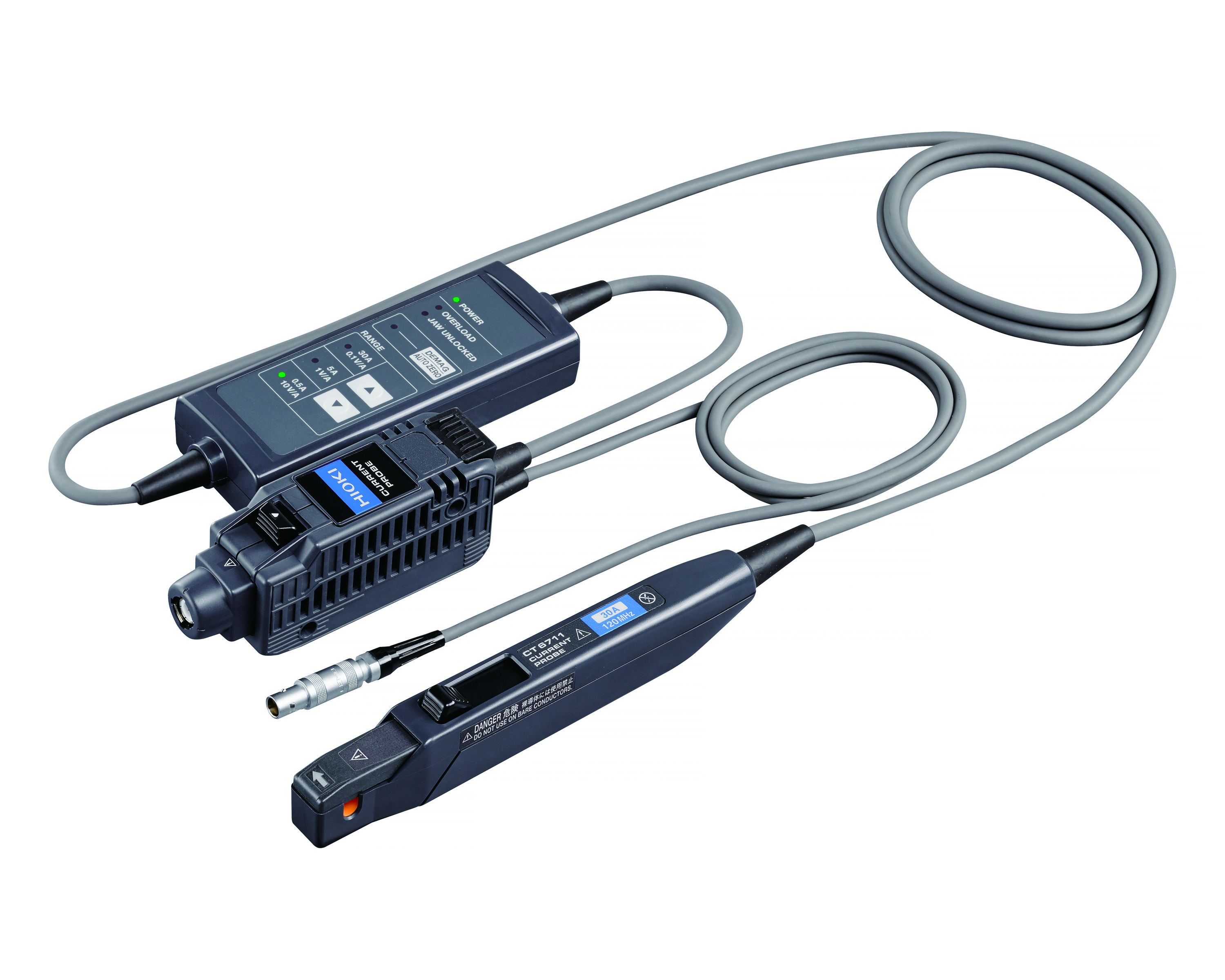

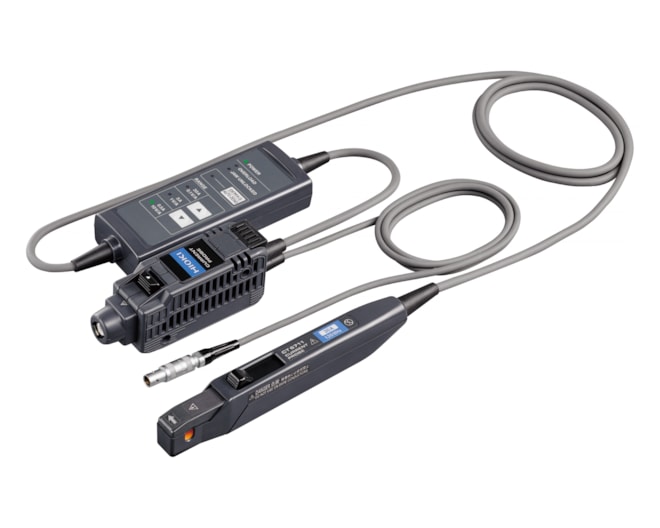

Prúdový senzor HIOKI CT6711 je vysoko výkonná a vysoko citlivá prúdová sonda s tromi meracími rozsahmi, určená na použitie s pokročilými osciloskopmi, záznamníkmi údajov, ako je napríklad model MR6000 od spoločnosti HIOKI, alebo inými systémami na zber údajov. Sonda CT6711, navrhnutá tak, aby poskytovala výnimočnú presnosť a univerzálnosť, ponúka širokú šírku pásma od DC do 120 MHz s možnosťou merania prúdov od 200 μA do 30 A.

S tromi voliteľnými rozsahmi prúdu – 30 A, 5 A a 500 mA – ponúka CT6711 široké spektrum merania prúdu, čo umožňuje používateľom presne monitorovať a analyzovať rôzne úrovne prúdu, od mikroprúdov až po veľké prechodné prúdové špičky. Ľahko použiteľná funkcia výberu rozsahu umožňuje rýchle prispôsobenie sa konkrétnym meracím potrebám, či už zaznamenávate nábehové prúdy alebo monitorujete minimálne prúdy v zariadeniach s nízkym príkonom.

CT6711 sa pýši vysokým pomerom signálu k šumu, čo zaručuje jasné a presné pozorovanie priebehu signálu bez nutnosti spoliehať sa na filtre osciloskopu alebo funkcie priemerovania. Výstupná citlivosť 10 V/A v rozsahu 500 mA výrazne zvyšuje napäťovú citlivosť pripojených osciloskopov, čo umožňuje presnú detekciu slabých signálov až do 100 μA na delenie a zaručuje vysokú presnosť aj pri meraní najmenších prúdov alebo prúdov ovplyvnených šumom.

Ochrana zariadenia je tiež kľúčovým aspektom konštrukcie CT6711, ktorý je vybavený systémom riadeným mikročipom, ktorý monitoruje teplotu meracieho obvodu. V prípade prehriatia sa napájanie obvodu automaticky odpojí, aby sa zabránilo poškodeniu zariadenia. Okrem toho tento mechanizmus zabezpečuje, že prúdové špičky nepoškodia senzor, a LED indikátor upozorní používateľa, ak je vstupný prúd príliš vysoký.

CT6711 prenáša merací signál cez štandardný vysokoodporový konektor BNC, čo umožňuje priame pripojenie k širokej škále osciloskopov. Pre dosiahnutie najlepších výsledkov, najmä pri vykonávaní presnej analýzy signálu, sa odporúča použiť osciloskop s ADC s vysokým rozlíšením alebo dátový záznamník, ako je napríklad HIOKI MR6000.

Celkovo možno povedať, že prúdová sonda HIOKI CT6711 predstavuje komplexné riešenie pre širokú škálu aplikácií merania prúdu. Ponúka základné funkcie, ktoré zabezpečujú presnosť, bezpečnosť a efektívnosť v kompaktnom a robustnom vyhotovení. Nech už pracujete s vysokorýchlostnými alebo mikroprúdmi, CT6711 je nástroj, ktorý zaručuje presné a spoľahlivé merania.
