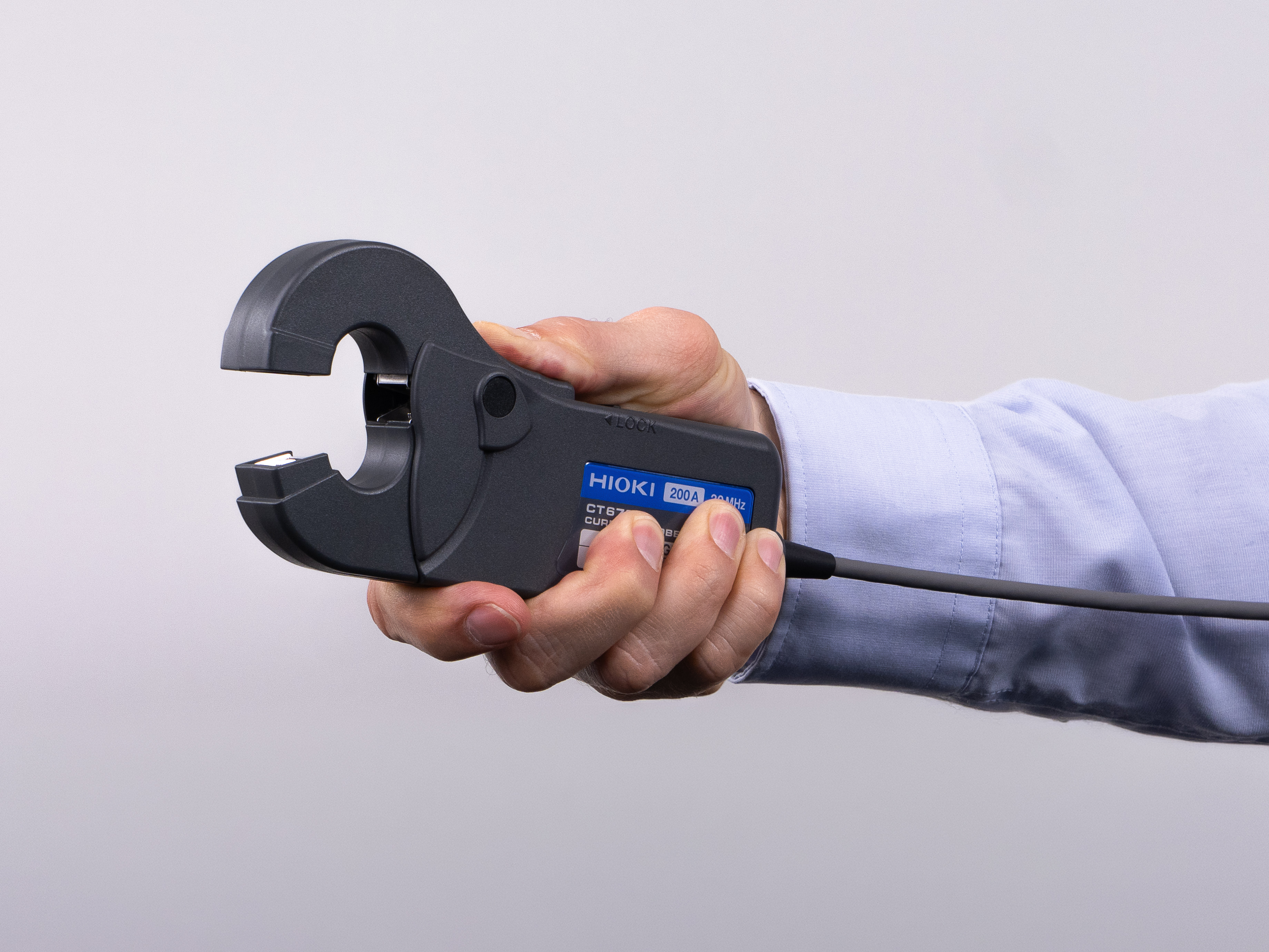

CT6704 Current Probe

Pri modeli CT6704 spoločnosť HIOKI kombinuje princíp merania typu fluxgate, známy z merania výkonu, so širokým frekvenčným pásmom prúdovej sondy pre osciloskop. Táto sonda na meranie striedavého aj jednosmerného prúdu obmedzuje drift jednosmerného posunu spôsobený teplotnými zmenami a samovoľným zahrievaním a rozširuje použiteľný frekvenčný rozsah pri vysokých prúdoch. Prúd je preto možné zaznamenávať so stabilným správaním signálu aj pri dlhších meraniach a pri vysokofrekvenčných zložkách signálu. Model CT6704 meria prúdy až do 200 A rms s maximálnym špičkovým prúdom ±400 A vo frekvenčnom rozsahu od DC až po 30 MHz. Doba nábehu je 11,6 ns alebo menej. Merací signál je prenášaný s úrovňou 10 mV/A cez štandardný výstup BNC, ktorý možno pripojiť priamo k osciloskopom, pamäťovým záznamníkom a ďalším systémom zberu dát (DAQ) s BNC vstupom.

Video: Unikátna technológia na elimináciu teplotného driftu pri vyšších frekvenciách a prúdoch

Stabilné priebehy signálu pri AC prúde aj vysokých frekvenciách

Detekcia typu Fluxgate stabilizuje jednosmernú a nízkofrekvenčnú zložku meracieho signálu. Teplotný koeficient offsetu je špecifikovaný na ±0,1 mV/°C, takže merací signál sa pri meniacich sa teplotách okolia a v dôsledku vlastného zahrievania odchýli len veľmi nepatrne. Špecifikovaný prevádzkový teplotný rozsah siaha od −10 °C do +50 °C. Použiteľný frekvenčný rozsah pri vysokých prúdoch nie je určený len šírkou pásma, ale aj charakteristikami zníženia frekvenčného výkonu sondy. Sonda CT6704 prenáša svoj plný menovitý prúd 200 A rms až do 100 kHz bez zníženia výkonu. To je založené na optimalizovanej magnetickej a tepelnej konštrukcii, ktorá znižuje zahrievanie spôsobené vysokofrekvenčnými zložkami prúdu, takže vysoké prúdy zostávajú merateľné aj výrazne nad 100 kHz v rámci špecifikovaných derating limitov.

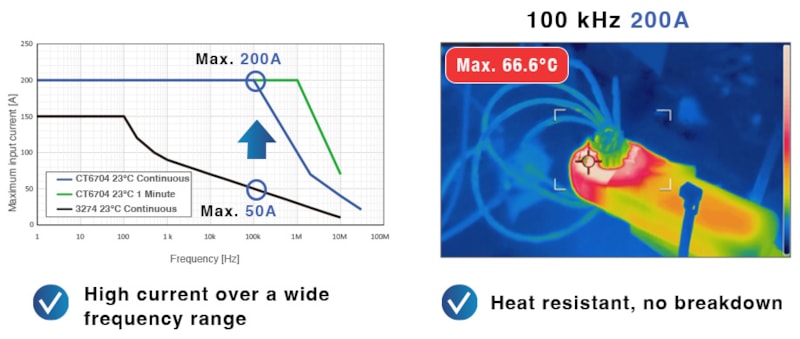

Obr. Porovnanie rozsahu merania s predchádzajúcim modelom 3274

Pripojenie a integrácia do systému

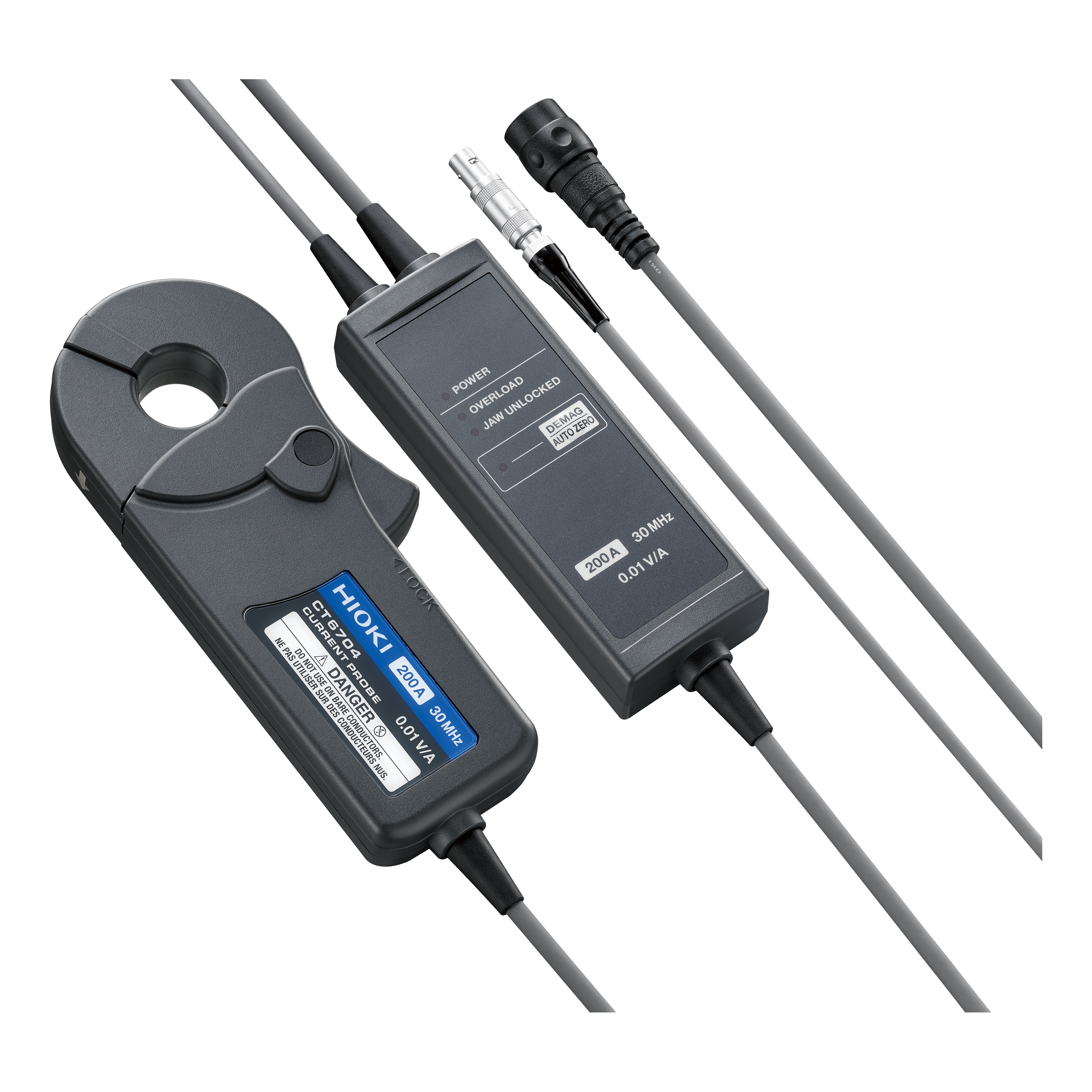

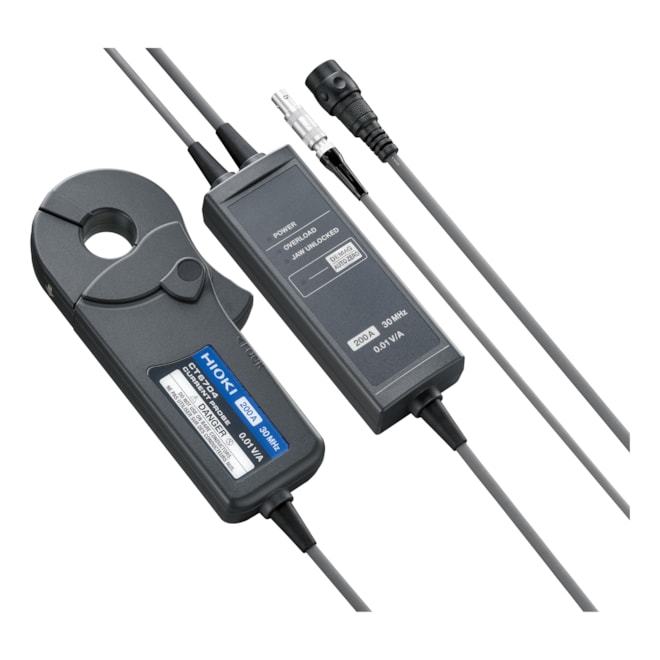

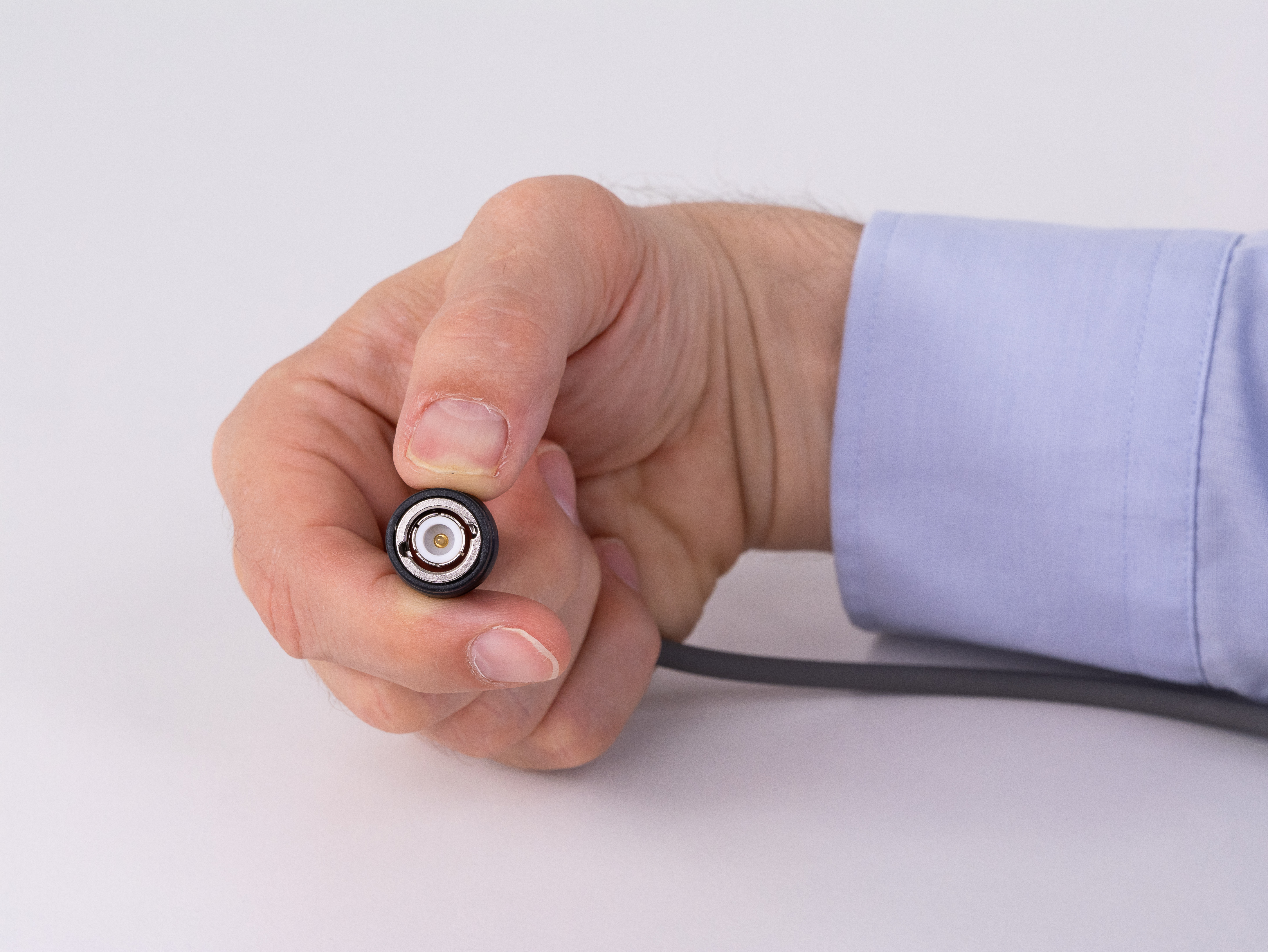

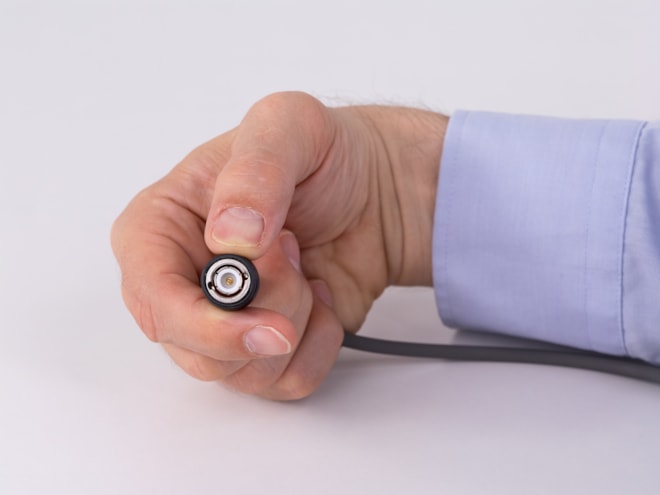

Výstupný signál zo sondy CT6704 s úrovňou 10 mV/A je realizovaný pomocou štandardného BNC výstupu, sondu je tak možné pripojiť k osciloskopom, pamäťovým záznamníkom a systémom DAQ s BNC vstupom. Na detailné zobrazenie priebehov prúdu, rýchlych prechodových javov a dlhších meracích sekvencií sa odporúča merací systém s vysokým rozlíšením, napríklad pamäťový záznamník HIOKI, ako je model MR6000. Napájanie je zabezpečené prostredníctvom dvojkolíkového konektora LEMO na sonde, a to buď pomocou napájacieho zdroja HIOKI 3269 (v prípade kombinácie sondy s osciloskopom iných výrobcov), alebo priamo z prístroja MR6000, ak je nainštalovaná napájacia jednotka sondy Z5021. Jeden zdroj 3269 môže súčasne napájať až tri sondy CT6704; prístroj MR6000 vybavený jednotkou Z5021 podporuje až päť sond. Na presné merania je sonda CT6704 vybavená funkciou demagnetizácie a automatického nastavenia nuly, ktoré sa odporúča vykonať pred každým začiatkom merania.

Sonda CT6704 je kompletne vyvinutá aj vyrábaná vo vlastnej továrni spoločnosti HIOKI v Japonsku. Dopĺňa existujúce portfólio prúdových senzorov spoločnosti HIOKI, ktorého vývoj sa už desaťročia zameriava na presné meranie AC/DC prúdov a stabilné meracie signály pre laboratórne a R&D účely.
