CT9557 Sensor Unit

Kompatibilné prúdové sondy a wattmetre Hioki (vrátane možných adaptérov) - ak si však nie ste istí, kontaktujte nás

Príklady použitia rôznych variantov série CT955x

Podrobný prehľad produktu

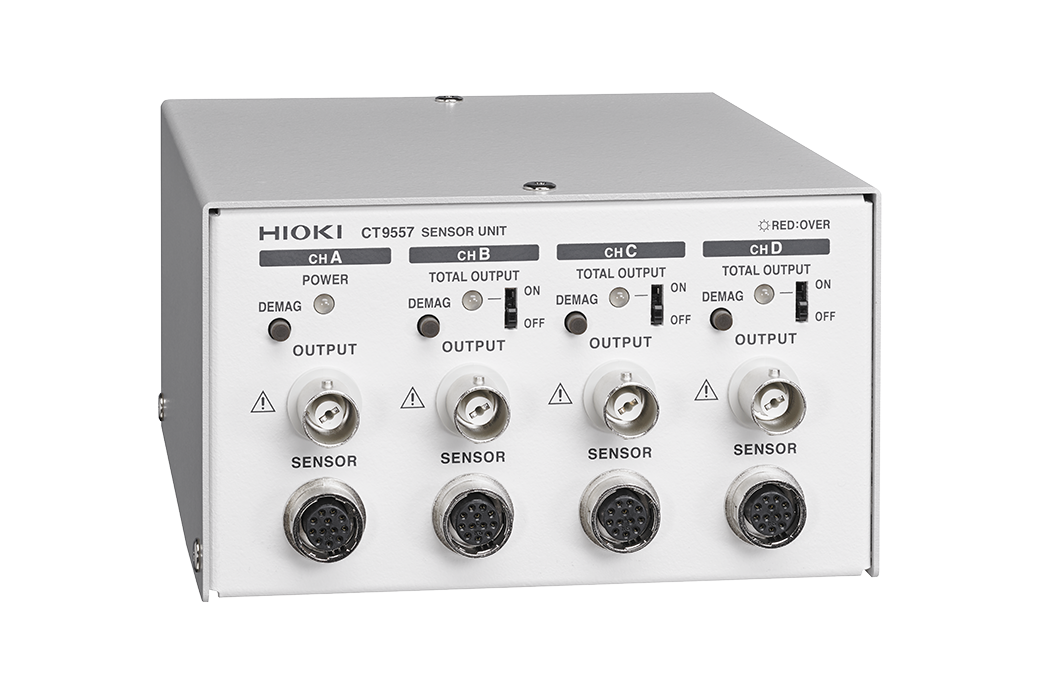

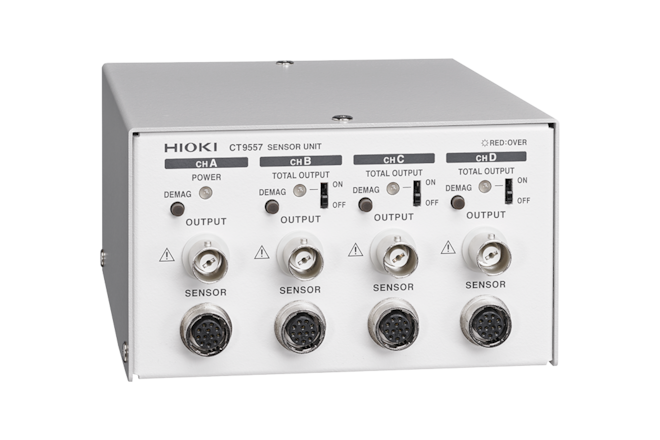

CT9557 je štvorkanálové rozhranie pre prúdové senzory, určené na použitie s vysoko presnými prúdovými senzormi typu fluxgate a prúdovými kliešťami HIOKI vybavenými konektormi ME15W. Zariadenie napája pripojené senzory prostredníctvom týchto štyroch kanálov. Signály zo senzorov sú k dispozícii ako výstupy signálových priebehov na konektoroch BNC a je možné ich použiť s osciloskopmi a ďalšími systémami na zber údajov.

Prúdové senzory HIOKI s konektormi ME15W poskytujú štandardizovaný výstupný signál s plným rozsahom 2 V. CT9557 vysiela tieto signály zo senzorov priamo cez výstupy priebehov BNC bez úprav. Výsledkom je, že presnosť výstupu priebehu zodpovedá presnosti pripojených prúdových senzorov.

Kombinácia signálov z viacerých prúdových senzorov

Vo veľkých systémoch meničov alebo systémoch akumulácie energie v batériách sú vysoké prúdy často rozdelené na viacero paralelných vodičov. CT9557 umožňuje merať každý vodič samostatne a kombinovať signály, čo umožňuje zaobchádzať s viacerými vodičmi ako s jedným meracím kanálom.

Okrem štyroch samostatných výstupov priebehov vlny poskytuje CT9557 aj výstup celkového priebehu vlny a výstup celkovej efektívnej hodnoty. Tieto výstupy kombinujú signály vybraných snímačov do jediného signálu. Štyri samostatné výstupy priebehov vlny, výstup celkového priebehu vlny a výstup celkovej efektívnej hodnoty sú k dispozícii súčasne.

Výstup celkovej krivky a výstup celkovej efektívnej hodnoty sú k dispozícii na konektoroch BNC s plným rozsahom 2 V, resp. 2 V DC. Presnosť kombinovaných signálov je tiež veľmi vysoká. Presnosť výstupu celkovej priebehovej krivky je ±0,06 % odčítanej hodnoty ±0,03 % plného rozsahu a presnosť výstupu celkovej efektívnej hodnoty je ±0,2 % odčítanej hodnoty ±0,1 % plného rozsahu (DC, 50/60 Hz). Tieto hodnoty sa sčitujú so špecifikáciami presnosti pripojených prúdových senzorov.

Napríklad pri pripojení štyroch prúdových senzorov CT6877A (každý AC/DC 2000 A) môže systém merať kombinovaný prúd až 8000 A pri použití iba jedného meracieho kanála na pripojenom prístroji.

Aplikácie a integrácia

Celkový signál priebehu krivky je možné vysielať aj cez konektor ME15W. To umožňuje pripojenie CT9557 k analyzátorom výkonu HIOKI, ako sú PW8001 alebo PW4001, pomocou prepojovacieho kábla CT9904.

Medzi typické aplikácie patrí meranie prúdu v zložitých zapojeniach meničov, vyhodnocovanie nabíjacích a vybíjacích prúdov vo veľkokapacitných batériách, sledovanie priebehu prúdu motora a meranie zvlnenia prúdu v batériách.

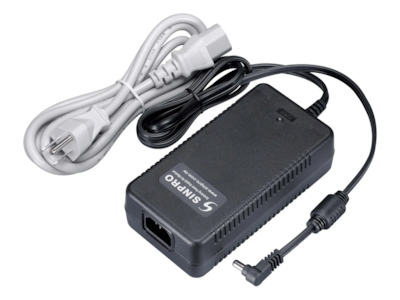

Keďže prístroj CT9557 poskytuje vyhradený výstup RMS, striedavé prúdy je možné merať aj pomocou prístrojov, ktoré nemajú vlastný prevod na RMS, ako sú jednoduché dátové záznamníky alebo vstupy na meranie jednosmerného prúdu. Prístroj je možné napájať pomocou dodávaného sieťového adaptéra alebo z externého zdroja jednosmerného prúdu, čo umožňuje flexibilnú integráciu do laboratórnych zostáv, mobilných meraní a automatizovaných testovacích systémov.
