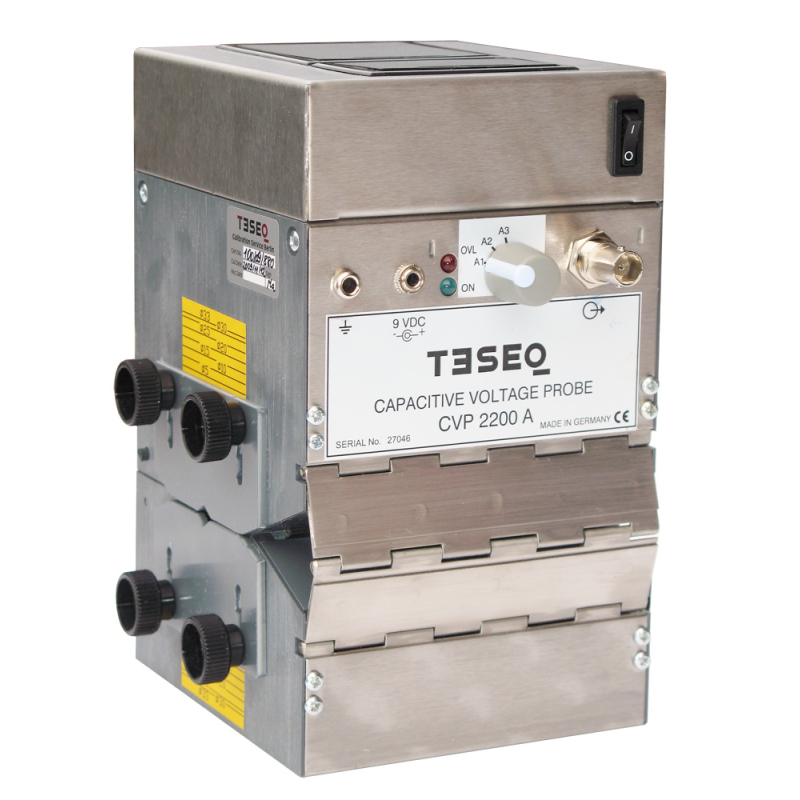

CVP 2200A Capacitive Voltage Probe

    • kapacitná napäťová sonda
    • v súlade s normami CISPR 22 (EN 55022), CISPR 32 (EN 55032) a CISPR 16-1-2
    • batéria alebo DC napájací zdroj (DC napájací zdroj nie je súčasťou dodávky)
    • prepínateľný konverzný faktor
    • tienenie na zníženie priamej kapacitnej väzby z káblov v blízkosti sondy
    • kalibračný prípravok je súčasťou dodávky
    • záruka: 2 roky
    AMETEK COMPLIANCE TEST SOLUTIONS
    Ďalšie parametre
    Cena na vyžiadanie
    Kat. č: CVP2200A.w
    dostupnosť na vyžiadanie

    Výberu nezodpovedá žiadna položka.

    Parametre a špecifikácia

    Frekvenčný rozsah

    150 kHz až 30 MHz

    Korekčný faktor k1 (platí len pre priemer kábla 22 mm)

    A3:
    A2:
    A1:

    20 dB
    30 dB
    40 dB

    Korekčný faktor frekvenčnej charakteristiky k1

    A3:
    A2:
    A1:

    ±1,2 dB
    ±0,8 dB
    ±0,8 dB

    Napájanie

    Interný
    Externé

    6 x 1,2 V, NiMH batéria, napr. 1700 mAh
    Lineárny napájací zdroj, 230 VAC / 9 VDC DC (nie je súčasťou dodávky)

    Prúd, typ. 180 mA
    Prevádzka na batérie (typická) 8 h
    Veľkosť kábla

    Max.
    Min

    32 mm

    5 mm

    Konektory

    Výstup na testovací prijímač BNC 50 Ω, samica
    Vstup pre napájanie puzdro jack, ∅ 3,5 mm
    • kapacitná napäťová sonda (CVP) je určená na meranie asymetrického rušenia na kábloch na princípe kapacitnej väzby
    • poskytuje možnosť vykonávať merania bez odpojenia testovaného kábla, a tým zabraňuje vzniku nežiaducich prechodových javov
    • hlavným parametrom CVP je väzbový činiteľ meraný v kalibračnom systéme s impedanciou 50 Ω
    • kapacitná napäťová sonda je špecifikovaná v časti 5.2.2 a v prílohe G k CISPR 16-1-2.
    • kapacitná napäťová sonda (CVP) sa používa na merania na telekomunikačných portoch pre vedenia s viac ako štyrmi symetrickými pármi alebo pre nesymetrické vedenia
