FT6041 Earth Tester

• stupeň krytia IP67 (v prípade znečistenia možno umyť vodou)
• zemný odpor meraný v šiestich rozsahoch od 0-3 Ω do 30-300 kΩ
• zaručená odolnosť proti pádu z výšky 1 m na betónový povrch
• prevádzková teplota -25 až 65 °C

Podrobný prehľad produktu

HIOKI FT6041 je merač zemného odporu určený pre elektrotechnikov pracujúcich v oblasti servisu, údržby, revízií a návrhu uzemňovacích systémov. V jednom prístroji kombinuje 2-pólové, 3-pólové a 4-pólové meranie zemného odporu, meranie rezistivity pôdy a samostatné 4-svorkové meranie odporu. Pomocou voliteľného príslušenstva je možné jeho možnosti rozšíriť aj o selektívne meranie zemného odporu, ktoré spoločnosť HIOKI označuje ako Measuring Earth with a Clamp (MEC), a o bezkolíkové meranie zemného odporu.

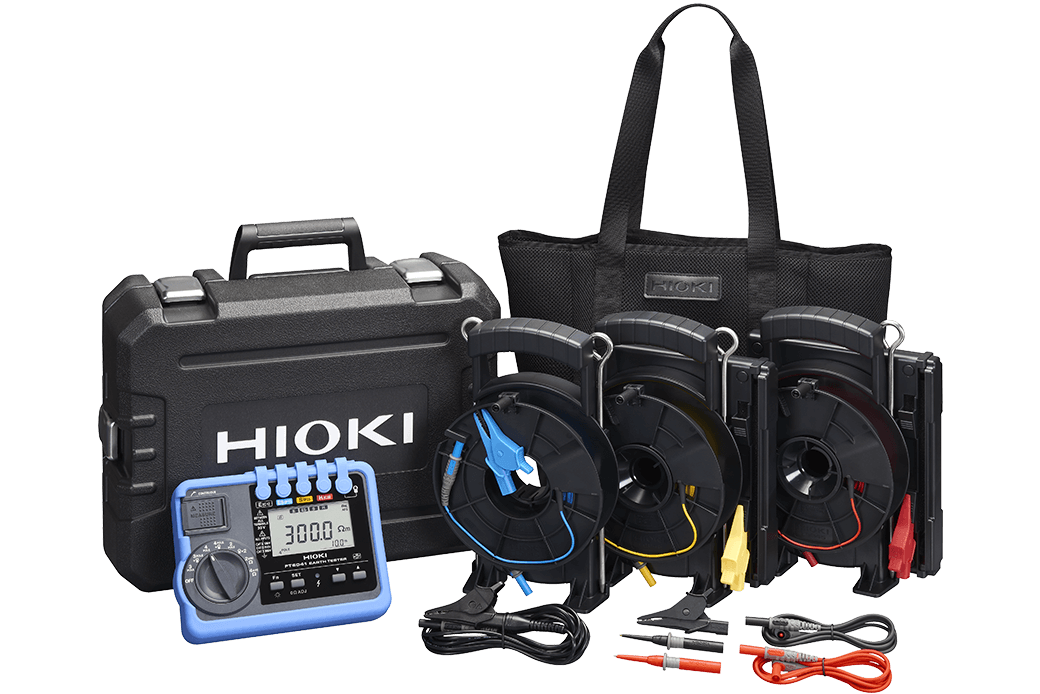

Tento multifunkčný merač uzemnenia spĺňa krytie IP67 proti prachu a vode a dodáva sa s meracími vodičmi na navijakoch, pomocnými zemniacimi kolíkmi, modulmi zemniacich sietí, transportným kufrom a prenosnou taškou. Je tak pripravený na bežné meranie zemného odporu pomocou pomocných zemniacich kolíkov aj na merania na betóne a iných tvrdých povrchoch. Selektívne a bezkolíkové meranie je možné doplniť pomocou voliteľných klieští CT9848 a FT9847.

Metódy merania zemného odporu a rezistivity pôdy

Trojpólová metóda sa pri FT6041 používa na presné overenie zemného odporu existujúceho zemniča. Vyžaduje dva pomocné zemniace kolíky a testovaný zemnič musí byť počas merania odpojený od inštalácie. Vo veľmi vlhkých podmienkach je možné skúšobné napätie znížiť z 30 V na 20 V. Ak nie je kompletné 3-pólové zapojenie možné alebo praktické, možno použiť zjednodušenú 2-pólovú metódu. Pre 2-pólové meranie je možné zvoliť skúšobné napätie 8 V alebo 20 V. Frekvenciu merania možno nastaviť na 94 Hz, 105 Hz, 111 Hz, 128 Hz alebo 55 Hz, čo umožňuje prispôsobiť meranie podmienkam na mieste a znížiť vplyv rušenia.

Na určovanie rezistivity pôdy ponúka FT6041 4-pólové meranie podľa Wennerovej metódy. Prístroj najskôr zmeria odpor a následne vypočíta rezistivitu pôdy v jednotkách Ω·m na základe zadanej vzdialenosti medzi elektródami. Aj pri 4-pólovom meraní je možné prepínať skúšobné napätie medzi 30 V a 20 V. Rozstup elektród možno nastaviť od 1 m do 50 m s krokom 0,1 m alebo od 3 ft do 160 ft s krokom 1 ft.

Selektívne a bezkolíkové meranie pomocou klieští

Na selektívne meranie zemného odporu možno FT6041 rozšíriť o voliteľné snímacie kliešte CT9848 Signal Detection Clamp. Táto metóda je určená pre viacnásobne uzemnené inštalácie, kde je potrebné zmerať odpor konkrétneho zemniča bez jeho odpojenia od inštalácie. Spoločnosť HIOKI túto metódu označuje ako Measuring Earth with a Clamp (MEC). V závislosti od aplikácie je dostupná ako 3-pólová metóda s kliešťami alebo 4-pólová metóda s kliešťami.

Na bezkolíkové meranie zemného odporu sa CT9848 používajú spolu s voliteľnými indukčnými kliešťami FT9847 Signal Induction Clamp. FT9847 privádza testovací signál do uzemňovacieho vodiča, zatiaľ čo CT9848 snímajú výsledný prúd. Táto dvojkliešťová metóda je určená pre viacnásobne uzemnené systémy a nevyžaduje použitie pomocných zemniacich kolíkov. Používa sa na meranie zemného odporu v inštaláciách, kde nie je možné alebo vhodné použiť pomocné zemniace kolíky.

Meranie odporu a merania na tvrdých povrchoch

Okrem funkcií na testovanie uzemnenia ponúka FT6041 aj samostatné 2-svorkové a 4-svorkové meranie odporu. To je užitočné napríklad vtedy, keď bol zemnič počas 3-pólového merania odpojený od inštalácie a po jeho opätovnom pripojení je potrebné overiť kvalitu spojenia. Dvojsvorková metóda je vhodná na jednoduché kontroly vodivosti, zatiaľ čo štvorsvorková metóda obmedzuje vplyv odporu meracích vodičov a umožňuje presnejšie meranie nízkych odporov na uzemňovacích spojoch. Vďaka tomu nie je potrebný samostatný merač odporu.

Súčasťou FT6041 sú dva moduly zemniacich sietí L9846 Earth Nets Module. Tie sa používajú v prípadoch, keď nie je možné zemniace kolíky zapichnúť priamo do betónu alebo iných tvrdých povrchov. Po rozložení vytvoria dva kontaktné povrchy z medenej sieťoviny, ktoré sa položia na meraný povrch a navlhčia vodou, aby vznikol elektrický kontakt. Moduly zemniacich sietí možno nacvaknúť na dodávané navijaky meracích vodičov, čím vytvoria jeden kompaktný celok.

Bluetooth komunikácia pomocou Z3210

Voliteľnú Bluetooth komunikáciu je možné doplniť pomocou adaptéra Z3210 Bluetooth Adapter. Ten umožňuje bezdrôtový prenos nameraných hodnôt do zariadení so systémom Windows, iOS alebo Android. Pre smartfóny a tablety je bezplatne k dispozícii aplikácia GENNECT Cross, ktorá umožňuje zobrazovanie, ukladanie a dokumentovanie nameraných údajov. Adaptér Z3210 môže alternatívne pracovať v režime HID, v ktorom odosiela namerané hodnoty do aktívnej aplikácie ako vstup z klávesnice. To umožňuje priamy zápis dát do aplikácie Excel, textových editorov alebo iného softvéru využívajúceho vstup z klávesnice.

Rovnako ako všetky merače uzemnenia HIOKI bol aj FT6041 vyvinutý v Japonsku a vyrába sa vo vlastných výrobných závodoch spoločnosti HIOKI v Japonsku.
