IM3570 Impedance Analyzer & IM9000 Equivalent Circuit Analysis Firmware

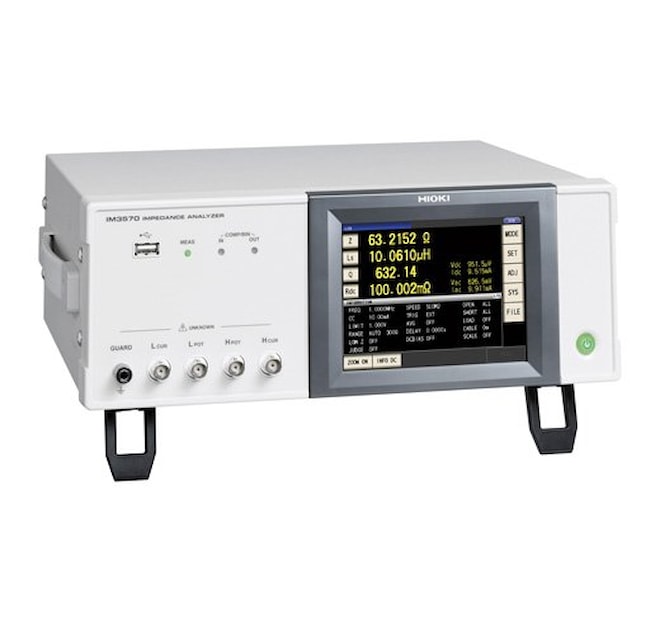

IM3570

• nízkokapacitné meranie so zlepšenou stabilitou
• frekvenčný rozsah merania DC prúdu; 4 Hz - 5 MHz
• funkcia ovládania kontaktov
• viac na stránke produktu IM3570

Detailný prehľad produktu

HIOKI IM3570-9000 kombinuje presnosť LCR merača s pokročilými analytickými funkciami analyzátora impedancie. Disponuje vstavanou analýzou ekvivalentných obvodov a pokrýva frekvenčný rozsah od 4 Hz do 5 MHz, čo umožňuje detailné hodnotenie súčiastok a materiálov s frekvenčne závislou impedanciou. Vďaka rýchlosti merania až 0,5 ms pri 100 kHz, základnej presnosti impedancie ±0,08 %, presnosti fázy ±0,05° a garantovanej presnosti v rozsahu od 1 mΩ do 200 MΩ poskytuje IM3570-9000 presné a spoľahlivé merania v širokom rozsahu impedancií.

Univerzálne a jednoduché používanie

Prístroj podporuje viacero režimov vrátane režimu LCR, ktorý umožňuje súčasné meranie jednosmerného odporu, sweep merania a kontinuálne meranie. Funkcie ako komparátor a BIN triedenie spolu s frekvenčnými a úrovňovými sweepmi ho predurčujú na použitie v automatizovaných testovacích systémoch aj v laboratórnych aplikáciách. Farebný 5,7″ TFT dotykový displej zjednodušuje obsluhu a umožňuje intuitívne nastavenie meracích podmienok. Rozhrania USB, LAN, RS-232C, GP-IB a handler I/O zabezpečujú flexibilnú konektivitu pre integráciu do systémov.

Vstavaná analýza ekvivalentných obvodov

IM3570-9000 je vybavený vstavanou analýzou ekvivalentných obvodov na hĺbkové vyhodnotenie komplexných impedančných charakteristík. Firmvér ponúka päť reprezentatívnych modelov obvodov a dokáže automaticky vybrať najvhodnejší model na základe nameraných údajov. Okrem základných trojprvkových modelov R-L-C podporuje aj štvorprvkový model optimalizovaný na analýzu piezoelektrických zariadení. Prístroj umožňuje priame zobrazenie Nyquistových (Cole-Cole) diagramov a admitančných grafov, ktoré poskytujú cenný pohľad na frekvenčne závislé správanie a vlastnosti materiálov.

Flexibilný ekosystém prípravkov

Široká ponuka meracích prípravkov umožňuje stabilné a opakovateľné pripojenie k rôznym typom zariadení. K dispozícii sú Kelvinove krokosvorky pre štandardné súčiastky, prípravky na priame pripojenie zabezpečujúce stabilné meranie vývodových súčiastok a SMD meracie sondy pre malé povrchovo montované súčiastky. Tento ekosystém prípravkov zaručuje, že IM3570-9000 možno prispôsobiť požiadavkám vývojových laboratórií aj automatizovaných výrobných liniek.

IM3570-9000 je navrhnutý a vyrábaný v Japonsku a spája spoľahlivý merací výkon s dlhodobou stabilitou, vďaka čomu je univerzálnym prístrojom pre výskum a vývoj aj sériovú výrobu.
