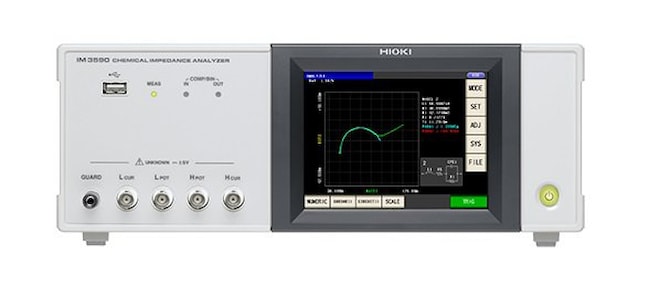

IM3590 Chemical Impedance Analyzer
- analyzátor navrhnutý špeciálne pre elektrochemický priemysel
- rozsah meracích frekvencií 1 mHz - 200 kHz
- vhodný na testovanie komponentov, materiálov, batérií a EDLC
- Cole-Coleov graf priamo na displeji prístroja
- záruka: 3 roky
Parametre a špecifikácia
| parametre | Z, Y, θ, Rs (ESR), Rp, Rdc, X, G, B, Cs, Cp, Ls, Lp, D (tanδ), Q, T, σ, ε |
| režimy merania |
LCR - meranie v ustálenom stave
Analyzer - meranie pri premenlivých frekvenciách a napätiach
Continuous mode - nepretržité meranie s použitím rôznych súborov podmienok
|
| merací signál |
Normálny režim: 5 mV - 5 Vrms; alebo 10 μA - 50 mArms
Low-impedance: 5 mV-2,5 Vrms; resp. 10 μA-100 mArms
|
| maximálna rýchlosť |
2,0 ms (v režime FAST, frekvencia 100 kHz, s vypnutým displejom)
|
- funkcia kontroly kontaktov na odstránenie chybných meraní
- štandardné rozhrania EXT I/O a USB; voliteľné RS-232C, GPIB alebo LAN
Meranie vnútornej impedancie batérie:
Podrobný prehľad produktu
HIOKI IM3590 je chemický analyzátor impedancie určený na hodnotenie elektrochemických zariadení, ako sú batériové články a superkondenzátory. Kombinuje širokopásmové frekvenčné sweep merania v rozsahu od 1 mHz do 200 kHz s analýzou ekvivalentných obvodov, čím umožňuje detailnú charakterizáciu impedancie elektrochemických komponentov.
Režim batérie
Špeciálny režim batérie umožňuje priamu elektrochemickú impedančnú spektroskopiu (EIS) batériových článkov. V tomto režime prístroj automaticky aplikuje DC predpätie, ktoré je prispôsobené napätiu článku, a vytvára tak elektrické potenciálové podmienky potrebné na impedančnú analýzu batérií.
To umožňuje frekvenčne závislú analýzu odporu prenosu náboja, iónovej vodivosti a difúzneho správania za realistických prevádzkových podmienok. IM3590 podporuje elektrochemické impedančné merania v rozsahu impedancie približne od 100 mΩ do 10 Ω, vďaka čomu je vhodný na hodnotenie batériových článkov s vnútorným odporom vyšším než približne 10 mΩ.
Frekvenčný sweep a analýza ekvivalentných obvodov
IM3590 podporuje frekvenčný sweep v celom meracom rozsahu s až 800 konfigurovateľnými frekvenčnými bodmi. To umožňuje detailnú frekvenčne závislú analýzu impedancie a poskytuje základ pre vyhodnotenie Nyquistových a Bodeho diagramov elektrochemických systémov.
Na modelovanie obvodov ponúka prístroj viacero elektrochemických modelov ekvivalentných obvodov, vrátane unipolárnych a polárnych konfigurácií, ako aj štandardných modelov LCR súčiastok. Tieto modely umožňujú priamo zo sweep dát určiť parametre, ako sú odpor elektrolytu, odpor prenosu náboja, kapacita dvojitej vrstvy, konštantné fázové prvky a indukčnosť.
Meracie parametre a automatizácia
Pri frekvenčných sweep meraniach a analýze ekvivalentných obvodov dosahuje IM3590 rýchlosť merania až 2 ms (v závislosti od meranej frekvencie) so základnou presnosťou ±0,05 %. Napätie a prúd testovacieho signálu je možné nastaviť v rozsahu od 5 mV do 5 V a od 10 µA do 100 mA. Pri použití voliteľnej teplotnej sondy 9478 Sheath Type Temperature Probe je podporované meranie impedancie v závislosti od teploty, čo umožňuje vyhodnocovať impedančné charakteristiky a parametre ekvivalentných obvodov ako funkciu teploty.
Prístroj je ďalej vybavený komparátorovou funkciou a funkciou BIN na automatickú klasifikáciu vyhovuje/nevyhovuje, čo je užitočné pri vstupnej kontrole alebo výrobnom triedení článkov a kondenzátorov. Štandardne je k dispozícii rozhranie USB, voliteľne potom LAN, RS-232C a GP-IB. Farebný dotykový TFT displej s uhlopriečkou 5,7″ zabezpečuje intuitívne ovládanie a prehľadnú vizualizáciu parametrov aj grafov.
IM3590 je navrhnutý a vyrábaný v Japonsku a odráža dôraz spoločnosti HIOKI na dlhodobú stabilitu merania pri každodennom použití v inžinierskej praxi aj laboratóriách.
