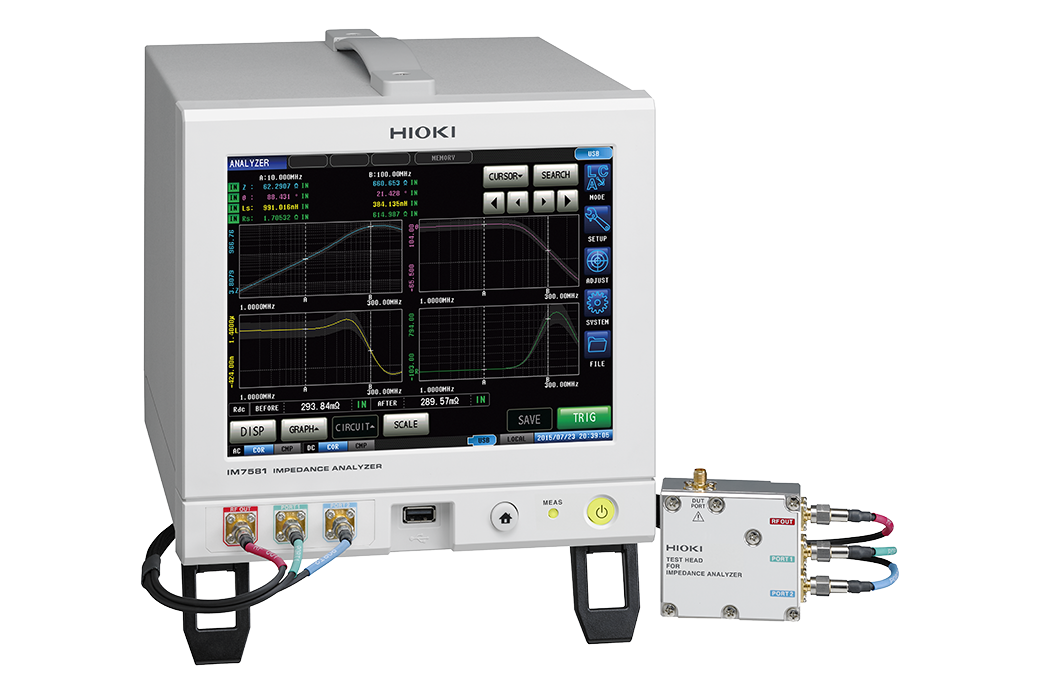

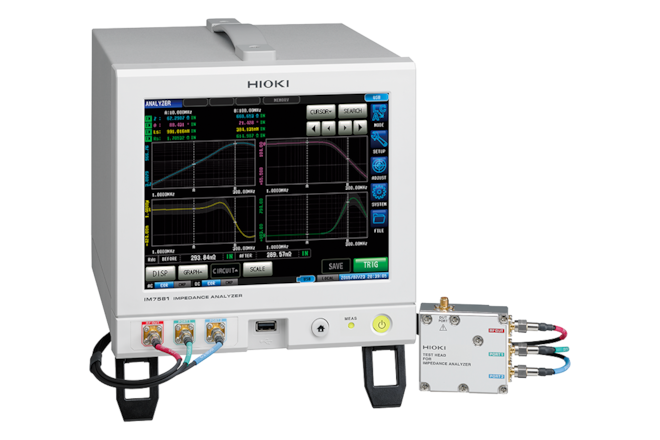

IM7581 Impedance Analyzer

• meranie metódou RF I-V (nie štvorvodičovou metódou pomocou automaticky vyváženého mostíka, ktorá je vhodná len na meranie pri nižších frekvenciách)
• funkcia kontroly kontaktu (Contact Check) na vylúčenie nesprávneho kontaktovania DUT
• funkcia porovnávania
• uloženie až 30 sád nastavení podmienok merania na kompenzáciu v režime LCR a 16 sád v režime Analyzer
• možnosť merania SMD komponentov pomocou testovacího přípravku Test Fixture IM9201
• rozhrania: USB pre pripojenie k PC, USB pre flash disk, LAN, EXT I/O, voliteľný GPIB a RS-232C
• obsahuje 1 m alebo 2 m pripojovací kábel

Detailný prehľad produktu

Meranie impedancie až do 300 MHz podporuje analýzu vysokofrekvenčných (HF) súčiastok používaných vo výkonovej elektronike a v aplikáciách na potláčanie rušenia. S frekvenčným rozsahom od 100 kHz do 300 MHz umožňuje IM7581 charakterizáciu súčiastok, ako sú výkonové tlmivky, filtre so spoločným módom, feritové prvky a filtračné štruktúry.

Merací výkon a analytické funkcie

Vďaka základnej presnosti ±0,72 % impedancie a ±0,41° fázy je IM7581 navrhnutý na presné merania impedancie až do 300 MHz. Úrovne testovacieho signálu od −40,0 dBm do +7,0 dBm umožňujú meracie podmienky vyžadujúce vyššie budenie meraného zariadenia. Typická opakovateľnosť približne ±0,07 % zabezpečuje reprodukovateľné výsledky merania pri definovaných podmienkach v celom frekvenčnom rozsahu. Typický čas merania 0,5 ms umožňuje rýchle frekvenčné sweepy bez kompromisov v stabilite merania.

Analyzátor podporuje režimy LCR, sweep a kontinuálne meranie a ponúka vyhodnocovacie funkcie, ako sú komparátor a BIN triedenie, ako aj plošná, špičková a bodová analýza. Všetky nastavenia merania a analytické funkcie sú prístupné priamo prostredníctvom integrovaného 8,4″ farebného dotykového displeja. Štandardné rozhrania zahŕňajú USB, LAN a EXT I/O, voliteľne sú k dispozícii RS-232C a GP-IB.

Na ďalšiu analýzu je IM7581 vybavený funkciou analýzy ekvivalentných obvodov s reprezentatívnymi modelmi a automatickým výberom modelu na základe nameraných údajov. Táto funkcia podporuje hodnotenie impedancie a rezonancie súčiastok v rámci špecifikovaného frekvenčného rozsahu.

Meracia hlava a prípravky

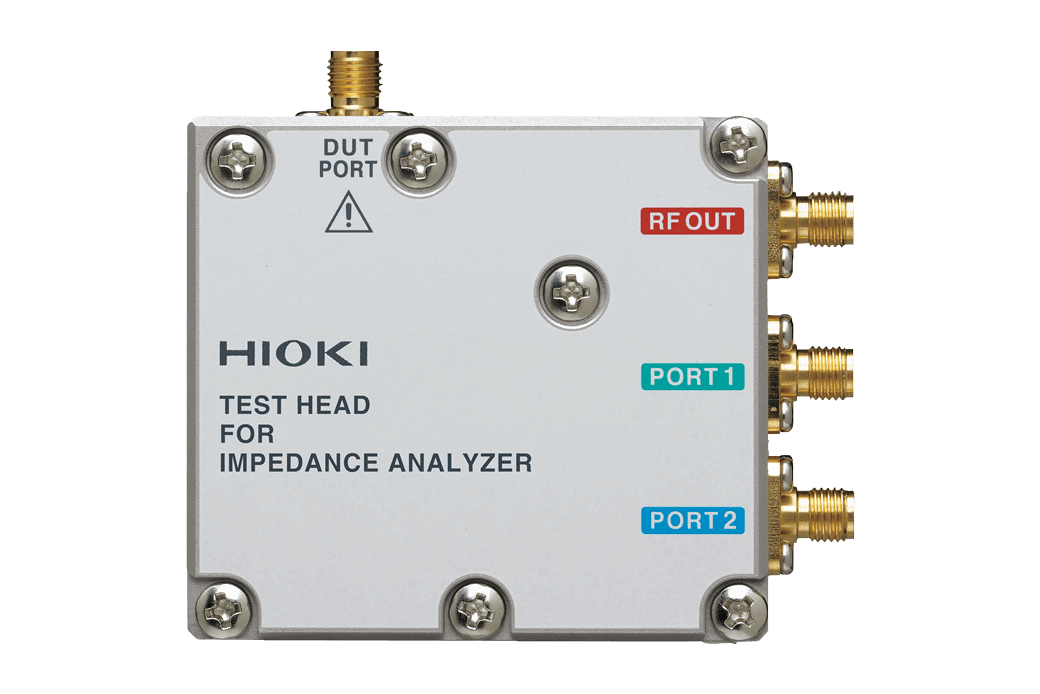

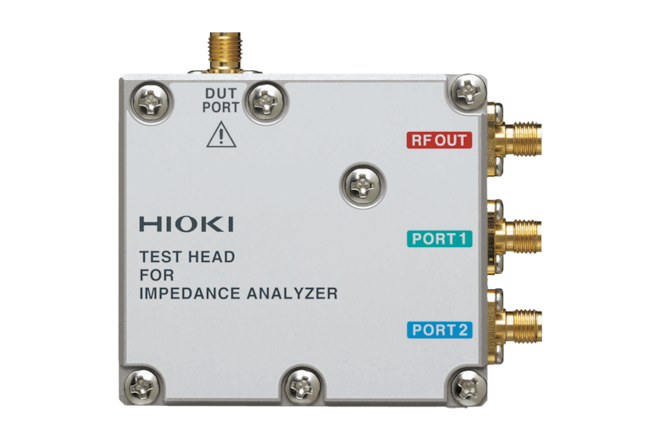

IM7581 využíva kompaktnú meraciu hlavu veľkosti dlane, ktorá je s hlavnou jednotkou prepojená špecifikovaným pripojovacím káblom. K dispozícii sú dĺžky kábla 1 m alebo 2 m, čo umožňuje vyvážiť maximálnu presnosť merania a flexibilitu inštalácie. Umiestnenie meracej hlavy blízko meraného zariadenia minimalizuje dĺžku signálovej cesty a znižuje parazitnú indukčnosť a kapacitu, ktoré by inak ovplyvňovali vysokofrekvenčné merania. Toto riešenie podporuje stabilné a opakovateľné výsledky až do 300 MHz a zároveň znižuje nároky na pracovný priestor v prostrediach pre HF merania.

Na meranie súčiastok s rôznymi typmi puzdier sa IM7581 zvyčajne používa v kombinácii s testovacím prípravkom IM9202. IM9202 je navrhnutý na meranie impedancie až do 600 MHz a podporuje povrchovo montované aj vývodové súčiastky so stabilným dvojvodičovým kontaktným rozhraním. Definovaná geometria kontaktov zabezpečuje opakovateľné umiestnenie meraného prvku a spoľahlivý elektrický kontakt, čím sa znižuje rozptyl merania a umožňuje presná charakterizácia indukčných a filtračných súčiastok v rámci špecifikovaného frekvenčného rozsahu.

Na stabilné upevnenie je testovací prípravok IM9202 montovaný na stojan IM9200. Tento stojan poskytuje pevnú základňu a definované mechanické prepojenie medzi meracou hlavou a prípravkom a je vybavený lupou na jednoduchšiu manipuláciu s malými súčiastkami. Na pripojenie 7 mm rozhrania testovacieho prípravku ku konektoru meracej hlavy analyzátora s priemerom 3,5 mm je potrebný adaptér IM9906.

Kalibrácia a integrita merania

S voliteľnou kalibračnou súpravou IM9905 sú k dispozícii referenčné štandardy OPEN, SHORT a LOAD na korekciu systémových chýb pri vysokofrekvenčných meraniach impedancie až do 3 GHz. Kalibrácia kompenzuje parazitné vplyvy v meracej ceste až po definovanú referenčnú rovinu vrátane meracej hlavy analyzátora a jej rozhraní. Kalibračné štandardy sa pripájajú prostredníctvom adaptéra IM9906, ktorý sa používa aj na pripojenie testovacích prípravkov.

Integrované funkcie kontroly kontaktu, vrátane testu DCR, kontroly Hi-Z a overenia priebehu signálu, slúžia na posúdenie kvality kontaktu pred meraním a v prípade potreby aj po jeho ukončení. Tým sa znižuje riziko neplatných výsledkov spôsobených zlým elektrickým kontaktom alebo nestabilným umiestnením súčiastky. IM7581 je vyvíjaný a vyrábaný v Japonsku a je určený na spoľahlivú dlhodobú prevádzku v meracích a testovacích aplikáciách s vysokými nárokmi na dlhodobú stabilitu.
