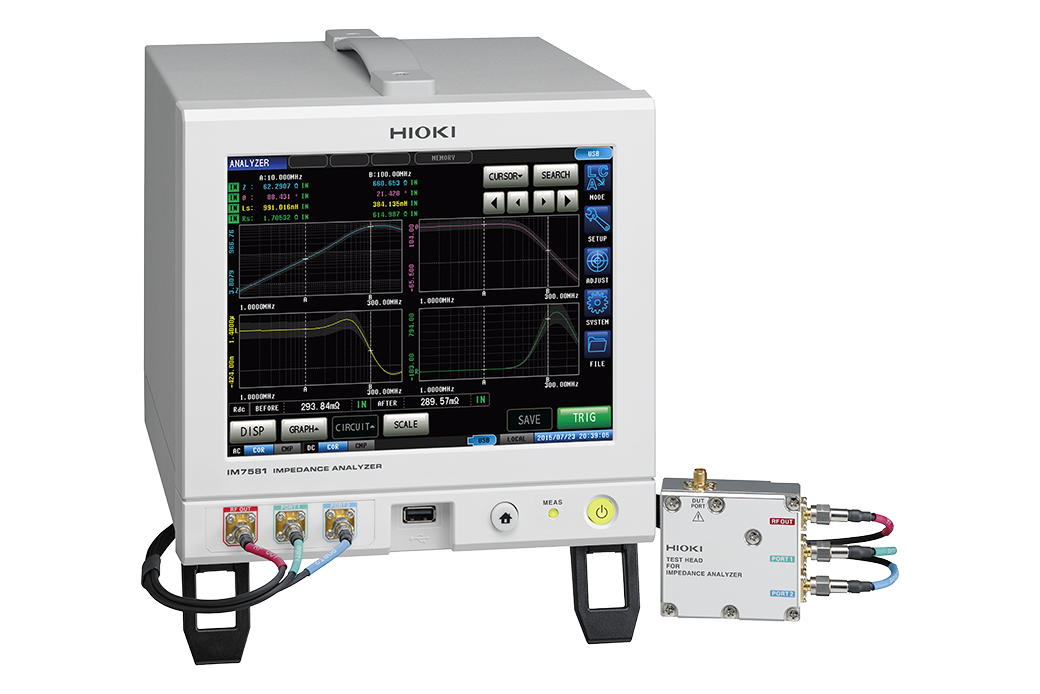

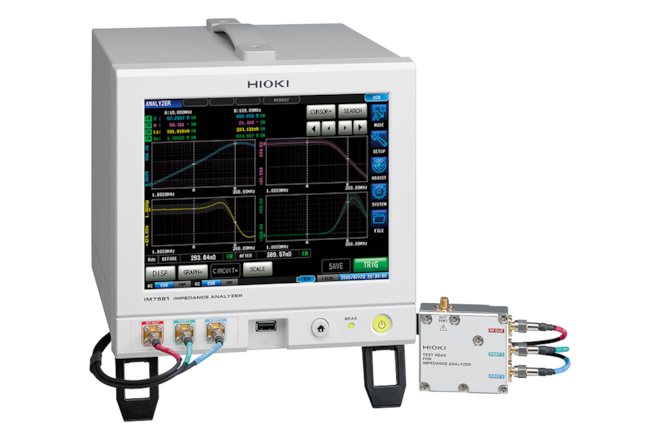

IM7581-01 Impedance Analyzer
- impedančný analyzátor
- frekvenčný rozsah merania DC; 100 kHz až 300 MHz
- záruka: 3 roky
Parametre a špecifikácia
| parametre |
Z, Rs, Y, Rp, θ, Ls, X, Lp, G, Cs, B, Cp, Q, D |
| režimy merania |
LCR - meranie za konštantných podmienok
Analyzer - meranie pri premenlivých frekvenciách a napätiach
Continuous mode - nepretržité meranie s použitím rôznych súborov podmienok
|
| meracie rozsahy |
100 mΩ - 5 kΩ
|
| merací signál |
Výkon: -40 dBm až +7 dBm
Napätie: 4 mV až 1001 mV rms Prúd: 0,09 mA až 20,02 mA rms |
| rýchlosti merania | FAST / MED / SLOW / SLOW2 |
| maximálna rýchlosť |
0,5 ms (v režime FAST)
|
- meranie metódou RF I-V (nie štvorvodičovou metódou pomocou automaticky vyváženého mostíka, ktorá je vhodná len na meranie pri nižších frekvenciách)
- funkcia kontroly kontaktu (Contact Check) na vylúčenie nesprávneho kontaktovania DUT
- funkcia porovnávania
- uloženie až 30 sád nastavení podmienok merania na kompenzáciu v režime LCR a 16 sád v režime Analyzer
- možnosť merania SMD komponentov pomocou testovacího přípravku Test Fixture IM9201
- rozhrania: USB pre pripojenie k PC, USB pre flash disk, LAN, EXT I/O, voliteľný GPIB a RS-232C
- obsahuje 1 m pripojovací kábel
