IM7587 Impedance Analyzer

• meranie metódou RF I-V (nie štvorvodičovou metódou pomocou automaticky vyváženého mostíka, ktorá je vhodná len na meranie pri nižších frekvenciách)
• funkcia kontroly kontaktu (Contact Check) na vylúčenie nesprávneho kontaktovania DUT
• funkcia porovnávania
• uloženie až 30 sád nastavení podmienok merania na kompenzáciu v režime LCR a 16 sád v režime Analyzer
• možnosť merania SMD komponentov pomocou testovacího přípravku Test Fixture IM9201
• rozhrania: USB pre pripojenie k PC, USB pre flash disk, LAN, EXT I/O, voliteľný GPIB a RS-232C
• obsahuje 1 m pripojovací kábel

Detailný prehľad produktu

Meranie impedancie až do 3 GHz umožňuje analýzu RF súčiastok, napríklad v aplikáciách bezdrôtovej komunikácie. S frekvenčným rozsahom od 1 MHz do 3 GHz podporuje IM7587 charakterizáciu súčiastok, ako sú čipové tlmivky, feritové korálky, filtre, rezonátory a prispôsobovacie siete pri návrhu RF obvodov.

Merací výkon a analytické funkcie

So základnou presnosťou ±0,65 % impedancie a ±0,38° fázy je IM7587 navrhnutý na presné merania impedancie až do 3 GHz. Typická opakovateľnosť približne ±0,07 % zabezpečuje reprodukovateľné výsledky merania pri definovaných podmienkach v celom frekvenčnom rozsahu. Typický čas merania 0,5 ms umožňuje rýchle frekvenčné sweepy bez kompromisov v stabilite merania. Úrovne testovacieho signálu od −40,0 dBm do +1,0 dBm umožňujú riadené budenie meraných zariadení.

Analyzátor podporuje režimy LCR, sweep a kontinuálne meranie a ponúka vyhodnocovacie funkcie, ako sú komparátor a BIN triedenie, ako aj plošnú, špičkovú a bodovú analýzu. Všetky nastavenia merania a analytické funkcie sú prístupné priamo prostredníctvom integrovaného 8,4″ farebného dotykového displeja. Štandardné rozhrania zahŕňajú USB, LAN a EXT I/O, voliteľne sú k dispozícii RS-232C a GP-IB.

Na pokročilejšiu analýzu je IM7587 vybavený funkciou analýzy ekvivalentných obvodov s piatimi reprezentatívnymi modelmi obvodov a automatickým výberom modelu na základe nameraných údajov. Okrem trojprvkových modelov R-L-C podporuje aj štvorprvkový model určený na analýzu piezoelektrických zariadení, čo umožňuje využitie od všeobecnej charakterizácie súčiastok až po hodnotenie rezonátorov.

Meracia hlava a prípravky

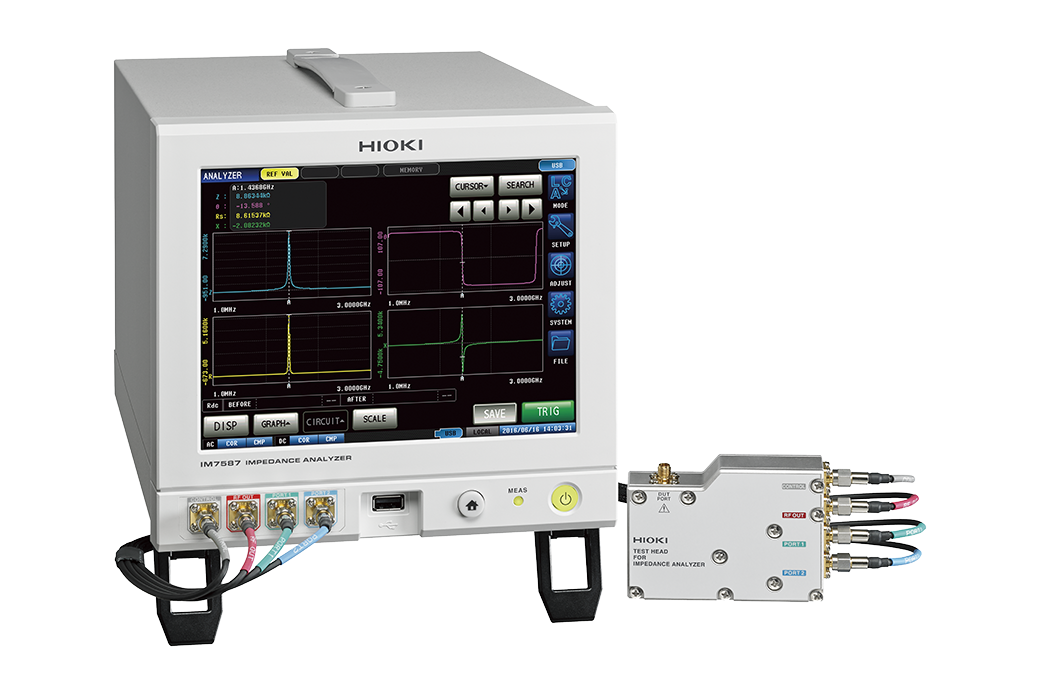

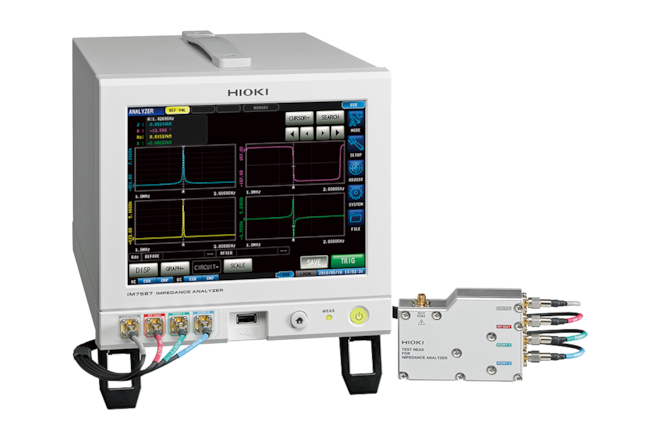

IM7587 využíva kompaktnú meraciu hlavu veľkosti dlane, ktorá je s hlavnou jednotkou prepojená špecifikovaným pripojovacím káblom. K dispozícii sú dĺžky kábla 1 m alebo 2 m, čo umožňuje vyvážiť presnosť merania a flexibilitu inštalácie. Umiestnenie meracej hlavy blízko meraného zariadenia minimalizuje dĺžku signálovej cesty a znižuje parazitnú indukčnosť a kapacitu, ktoré by inak ovplyvňovali vysokofrekvenčné merania. Toto riešenie podporuje stabilné a opakovateľné výsledky až do 3 GHz a zároveň znižuje nároky na pracovný priestor v RF laboratóriách.

Na meranie SMD súčiastok sa IM7587 zvyčajne používa v kombinácii s testovacím prípravkom IM9201 SMD. IM9201 je navrhnutý pre šesť štandardných veľkostí SMD puzdier od 0201 do 1210 a poskytuje stabilné dvojvodičové spodné kontakty v mieste pripojenia súčiastky. Geometria kontaktov je navrhnutá na meranie v celom špecifikovanom frekvenčnom rozsahu. Súčiastky sa umiestňujú na definované kontaktné plôšky pomocou dorazového a prítlačného mechanizmu, ktorý zabezpečuje správne zarovnanie a opakovateľné umiestnenie. Tým sa znižuje rozptyl merania a umožňuje presná charakterizácia RF SMD súčiastok, ako sú čipové tlmivky, feritové korálky a filtre.

Na stabilné upevnenie je testovací prípravok IM9201 inštalovaný na stojan IM9200. Tento stojan poskytuje pevnú základňu a definované mechanické zarovnanie medzi meracou hlavou a prípravkom a je vybavený lupou na jednoduchšiu manipuláciu s malými súčiastkami. Na pripojenie 7 mm rozhrania testovacieho prípravku ku konektoru meracej hlavy analyzátora s priemerom 3,5 mm je potrebný adaptér IM9906.

Kalibrácia a integrita merania

Voliteľná kalibračná súprava IM9905 poskytuje referenčné štandardy OPEN, SHORT a LOAD na korekciu systémových chýb pri vysokofrekvenčných meraniach impedancie až do 3 GHz. Kalibrácia kompenzuje parazitné vplyvy v meracej ceste až po definovanú referenčnú rovinu vrátane meracej hlavy analyzátora a pripojovacích rozhraní. Kalibračné štandardy sa pripájajú prostredníctvom rovnakého adaptéra IM9906, ktorý sa používa aj na testovacie prípravky.

Komplexné funkcie kontroly kontaktu, vrátane testu DCR, kontroly Hi-Z a overenia priebehu signálu, slúžia na overenie kvality kontaktu pred meraním a v prípade potreby aj po jeho ukončení. To pomáha predchádzať neplatným výsledkom spôsobeným nedostatočným kontaktom sondy alebo nestabilným umiestnením súčiastky. IM7587 je vyvíjaný a vyrábaný v Japonsku a je navrhnutý na dlhodobo stabilný merací výkon v meracích a testovacích aplikáciách s vysokými nárokmi na dlhodobú stabilitu.
