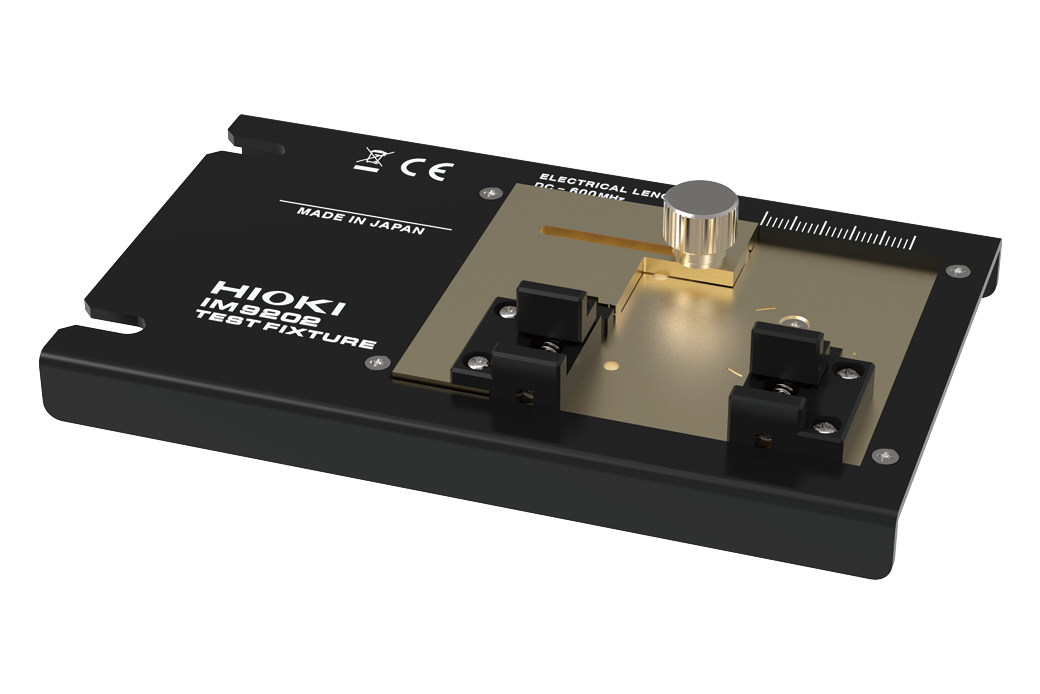

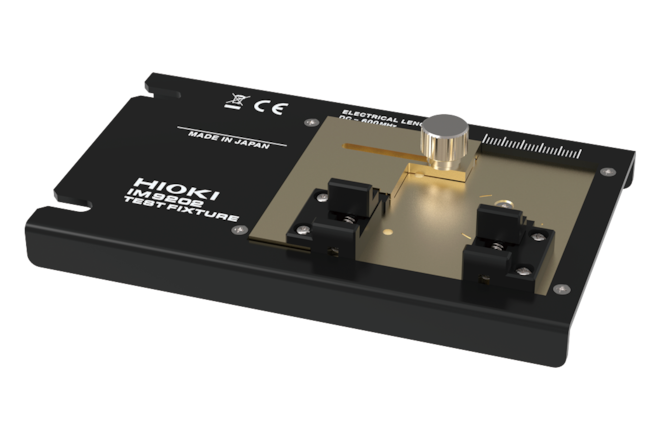

IM9202 Test Fixture
- testovacia prípravka pre SMD komponenty s dvojterminálovým pripojením k bočným elektródam
- DC až 600 MHz
- meranie komponentov rôznych tvarov a veľkostí vrátane čipov RFID a NFC
- záruka: 3 roky
Parametre a špecifikácia
| maximálne napätie |
±42 V peak (AC + DC) |
| merateľné veľkosti vzoriek | axiálne súčiastky: rozstup čapov (dĺžka tela súčiastky) od 1 mm do 25 mm; dĺžka čapov od 2 mm do 10 mm; priemer čapov od 0,5 mm do 2 mm radiálne komponenty: rozstup čapov od 2 mm do 26 mm; dĺžka čapu 2 mm alebo viac; priemer čapu od 0,5 mm do 2 mm. SMD komponenty: dĺžka komponentu od 1,6 mm do 23 mm; šírka komponentu 0,8 mm alebo viac |
Testovací prípravok IM9202 je určený na dvojvodičové meranie impedancie axiálnych a radiálnych vývodových súčiastok, ako aj povrchovo montovaných súčiastok (SMD). Podporuje merania až do 600 MHz a používa sa v kombinácii s impedančnými analyzátormi HIOKI, vrátane modelov IM7587, IM7585, IM7583 a IM7581.
Podľa geometrie prípravku je možné merať axiálne vývodové súčiastky s roztečou vývodov od 1 mm do 25 mm a radiálne vývodové súčiastky s roztečou vývodov od 2 mm do 26 mm. Podporované veľkosti SMD súčiastok sú EIA0603 (Electronic Industries Alliance) a väčšie.
Na zabezpečenie stabilnej prevádzky je IM9202 upevnený na stojane IM9200, ktorý poskytuje pevnú základňu a presne definované mechanické vyrovnanie medzi meracou hlavou a testovacím prípravkom a uľahčuje manipuláciu s drobnými súčiastkami. Elektrické pripojenie k meracej hlave analyzátora je realizované prostredníctvom 7 mm rozhrania testovacieho prípravku. Na pripojenie 7 mm rozhrania testovacieho prípravku ku konektoru 3,5 mm na meracej hlave analyzátora je potrebný adaptér IM9906.
IM9202 sa dodáva s prepravným puzdrom určeným na uloženie a transport testovacieho prípravku a dodaného príslušenstva. Puzdro zároveň ponúka vyhradený priestor pre voliteľné príslušenstvo, ako je adaptér IM9906 a kalibračné etalóny IM9905, čo umožňuje mať súvisiace komponenty uložené pohromade podľa potreby.
