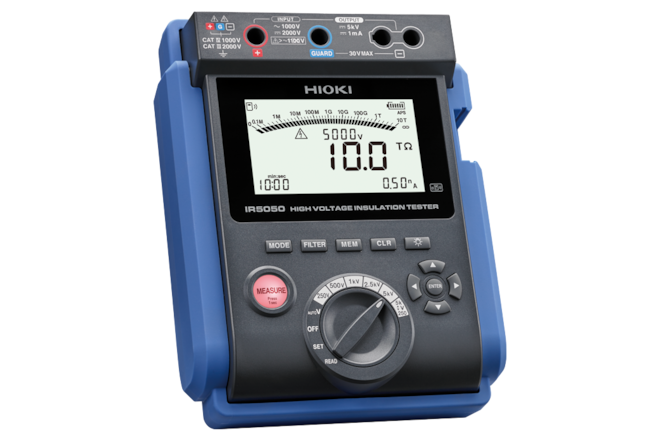

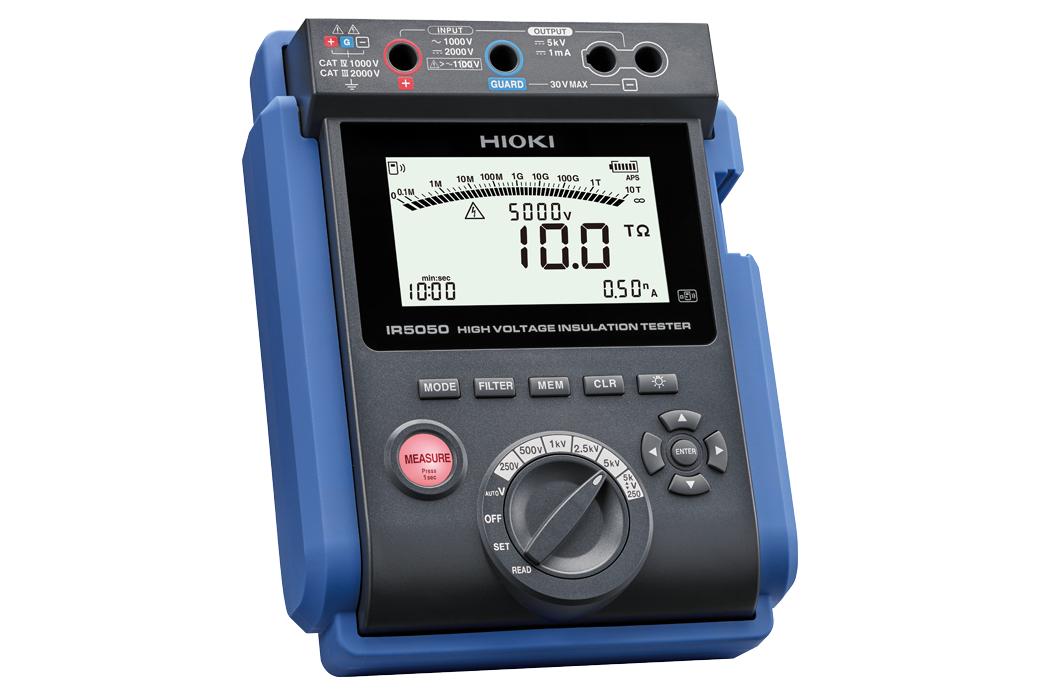

IR5050 High Voltage Insulation Tester

Podrobný prehľad produktu

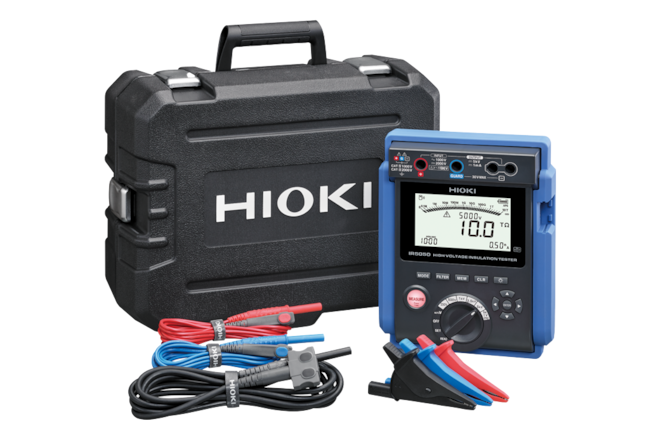

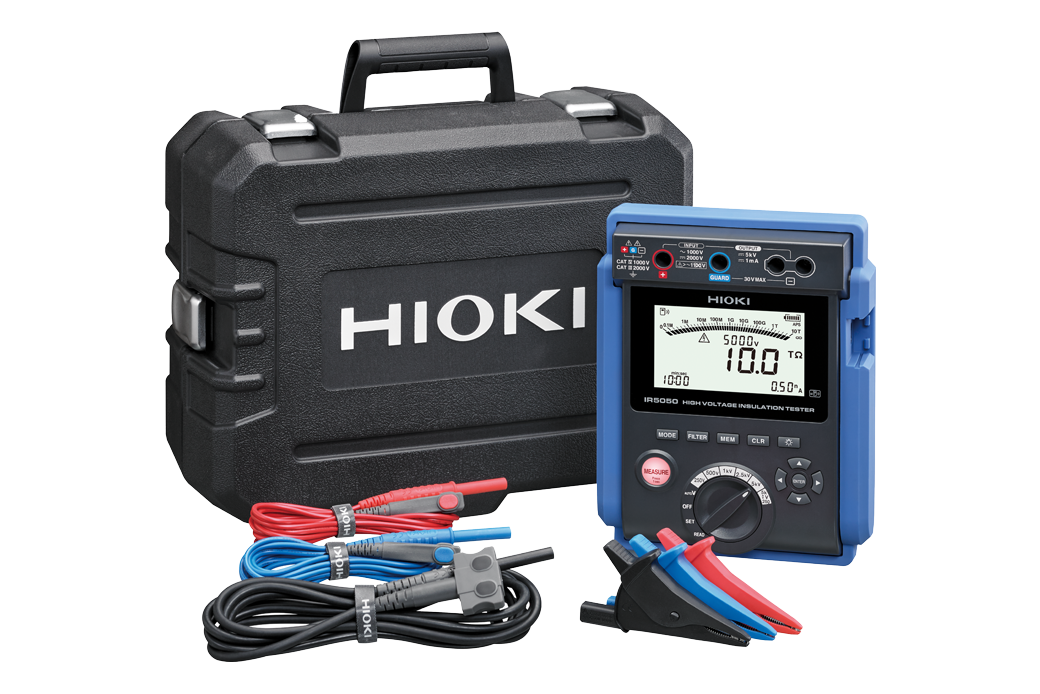

IR5050 je prenosný vysokonapäťový tester izolácie. Ponúka päť rozsahov testovacieho napätia izolácie od 250 V do 5 kV a sedem rozsahov izolačného odporu od 10,0 MΩ do 10,0 TΩ. Bluetooth konektivita umožňuje rýchly a efektívny prenos dát priamo do smartfónov alebo tabletov pomocou voliteľného Bluetooth adaptéra Z3210. Kompaktný a ľahký dizajn IR5050 z neho robí ideálny nástroj pre použitie v teréne. Súčasťou balenia je pevné puzdro, ktoré zaručuje odolnosť podľa normy IP65 a poskytuje ochranu proti prachu a vode. S bezpečnostným hodnotením 2000 V CAT III zaručuje bezpečné meranie vysokonapäťových systémov v súlade s CAT III. Funkcia automatického vybíjania zvyšuje bezpečnosť vybíjaním zvyškového náboja po meraní, zatiaľ čo tienené káble a ochranné kryty minimalizujú vplyv šumu a zabezpečujú stabilné a spoľahlivé výsledky.

Hodnoty izolačného odporu sú užitočné pre okamžité vyhodnotenie, ale nie sú dostatočné pre podrobné posúdenie starnutia, vlhkosti a kontaminácie. Okrem toho izolačný odpor kolíše v závislosti od teploty a vlhkosti, takže jedno meranie nie je spoľahlivé na určenie dlhodobého zhoršenia. Na riešenie tohto problému obsahuje IR5050 meracie funkcie pre polarizačný index (PI), pomer dielektrickej absorpcie (DAR) a dielektrický výboj (DD), ktoré poskytujú komplexnejšie hodnotenie.

Polarizačný index (PI) je test používaný na skúmanie nárastu zvodového prúdu v izolačných materiáloch v priebehu času. Zvyčajne sa vyjadruje ako pomer hodnoty izolačného odporu po 10 minútach pôsobenia napätia k hodnote po 1 minúte. PI je dôležitým diagnostickým meradlom pre izoláciu káblov, pretože nie je ovplyvnený tvarom ani veľkosťou izolácie a je citlivý na absorpciu vlhkosti.

Pomer dielektrickej absorpcie (DAR) sa riadi rovnakou metodikou ako PI, ale vyžaduje kratšiu dobu trvania. DAR je definovaný ako pomer medzi hodnotami izolačného odporu meranými 30 sekúnd až 1 minútu po pripojení napätia a hodnotami meranými 15 sekúnd až 30 sekúnd po pripojení napätia. Ak sa zvodové prúdy rýchlo stabilizujú do 1 minúty, z hľadiska efektívnosti sa uprednostňuje DAR.

Metóda dielektrického výboja (DD) je obzvlášť účinná pri diagnostike viacvrstvovej izolácie. Vyhodnocuje vnútornú degradáciu meraním výbojového prúdu a hodnoty kapacity izolačného materiálu jednu minútu po ukončení testu.

Vďaka kombinácii širokého meracieho rozsahu, komplexných diagnostických funkcií a užívateľsky prívetivého ovládania je IR5050 nepostrádateľným nástrojom pre profesionálov, ktorí hľadajú efektívne a spoľahlivé meranie izolačného odporu. Výrazne zvyšuje bezpečnosť a spoľahlivosť kritických elektrických inštalácií, ako sú vysokonapäťové káble, čím prispieva k stabilnej prevádzke zariadení a presnej diagnostike.
