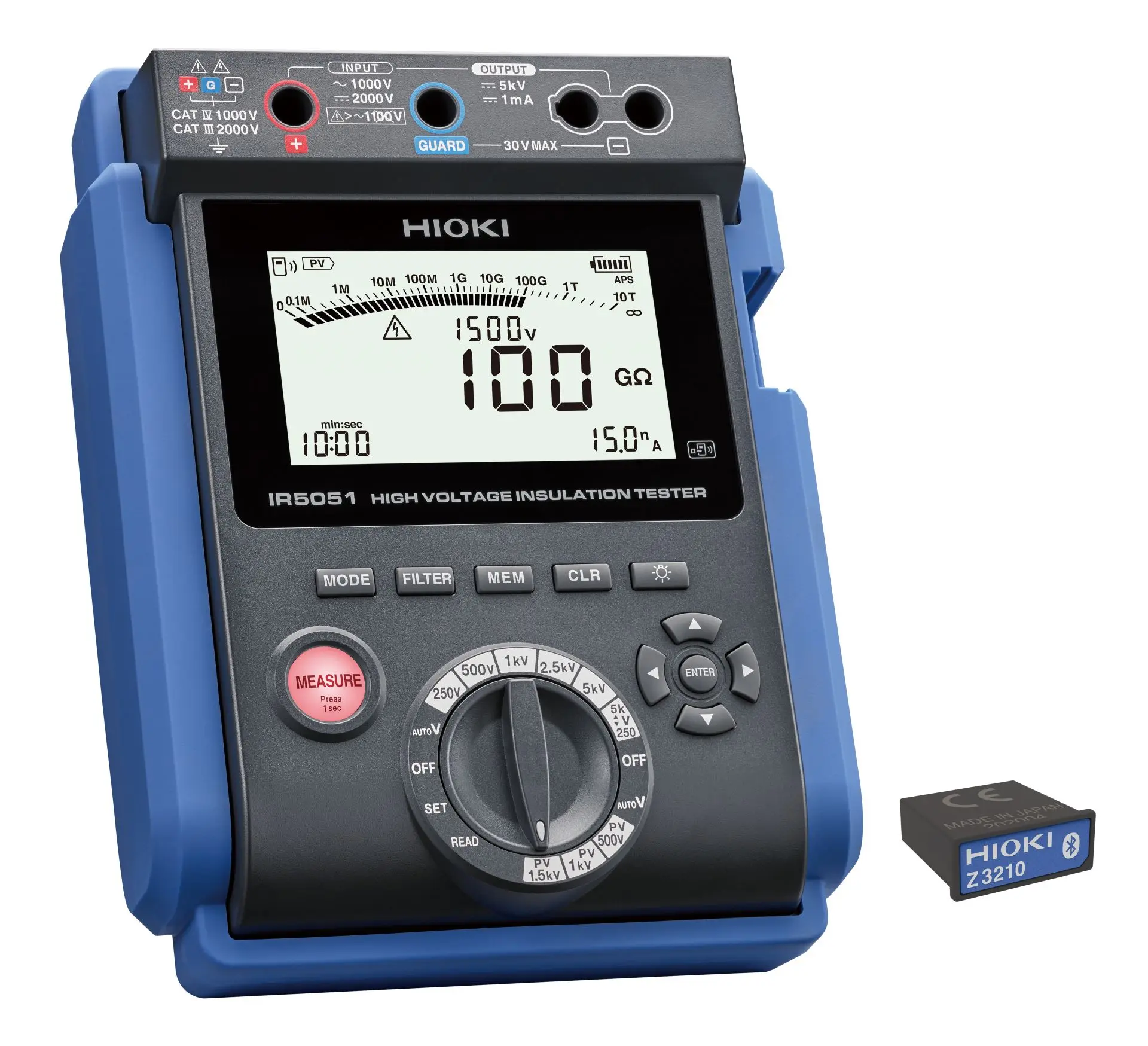

IR5051-90 High Voltage Insulation Tester/Wireless Adapter

Podrobný prehľad produktu

IR5051-90 je prenosný vysokonapäťový tester izolácie, ktorý pozostáva zo zariadenia IR5051 a Bluetooth adaptéra Z3210. Kombinuje štandardné funkcie merania izolácie so špeciálnym režimom testovania fotovoltaických systémov, čo umožňuje testovanie izolačného odporu fotovoltaických systémov aj počas aktívnej výroby energie.

Prístroj ponúka päť rozsahov testovacieho napätia od 250 V do 5 kV a sedem rozsahov odporu od 10 MΩ do 10 TΩ. Pripojenie Bluetooth umožňuje priamy prenos údajov do smartfónov alebo tabletov pre rýchlu a efektívnu dokumentáciu.

IR5051 je vybavený fyzicky oddelenou meracou sekciou určenou na testovanie izolácie fotovoltaických (PV) systémov. Táto špecializovaná sekcia umožňuje meranie izolačného odporu fotovoltaických systémov s testovacím napätím až 2000 V a rozsahom izolačného odporu až 100 GΩ. Najlepšie na tom je, že nie je potrebné čakať do tmy alebo prerušovať výrobu energie, pretože IR5051 môže vykonávať merania izolačného odporu na fotovoltaických systémoch počas dňa a počas výroby energie – za pouhých 4 sekundy. Predstavte si, koľko času ušetríte pri meraní stoviek testovacích bodov na väčšom fotovoltaickom systéme.

Kompaktný a ľahký dizajn IR5051 z neho robí ideálny nástroj na použitie v teréne. Súčasťou balenia je pevné puzdro, ktoré zaručuje odolnosť IP65 a chráni pred prachom a vodou. S bezpečnostným hodnotením 2000 V CAT III zaručuje bezpečné meranie fotovoltaických systémov klasifikovaných ako CAT III. Funkcia automatického vybíjania zvyšuje bezpečnosť tým, že po meraní vybije zvyškový náboj, zatiaľ čo tienené káble a vstavaný ochranný obvod minimalizujú vplyv šumu a zabezpečujú stabilné a spoľahlivé výsledky.

Hodnoty izolačného odporu síce umožňujú rýchle posúdenie, ale samy osebe nestačia na vyhodnotenie dlhodobých problémov, ako je starnutie, vniknutie vlhkosti alebo kontaminácia. Hodnoty odporu sa tiež menia v závislosti od teploty a vlhkosti, takže jedno meranie nie je spoľahlivé na diagnostiku degradácie izolácie v priebehu času. Na riešenie tohto problému ponúka IR5051 ďalšie režimy merania: polarizačný index (PI), pomer dielektrickej absorpcie (DAR) a dielektrický výboj (DD). Tieto funkcie poskytujú komplexnejší obraz o stave izolácie.

PI hodnotí izolačný odpor v priebehu času, aby identifikoval príznaky starnutia a povrchového znečistenia. DAR ponúka rýchlejšiu alternatívu na detekciu vplyvu vlhkosti a kontaminácie. DD analyzuje správanie výboja nahromadených nábojov, aby odhalil degradáciu hlboko vo vnútri izolácie. Spolu tieto funkcie podporujú presnejšie posúdenie stavu izolácie, čím pomáhajú zvýšiť spoľahlivosť zariadenia a znížiť riziko poruchy.

IR5051-90 je sada, ktorá obsahuje adaptér Bluetooth Z3210. Pripojenie Bluetooth umožňuje bezdrôtový prenos nameraných údajov do počítača alebo tabletu, čím sa zjednodušuje ukladanie a analýza údajov a zvyšuje sa celková efektívnosť pracovného toku.
