L9217 Connection Cord

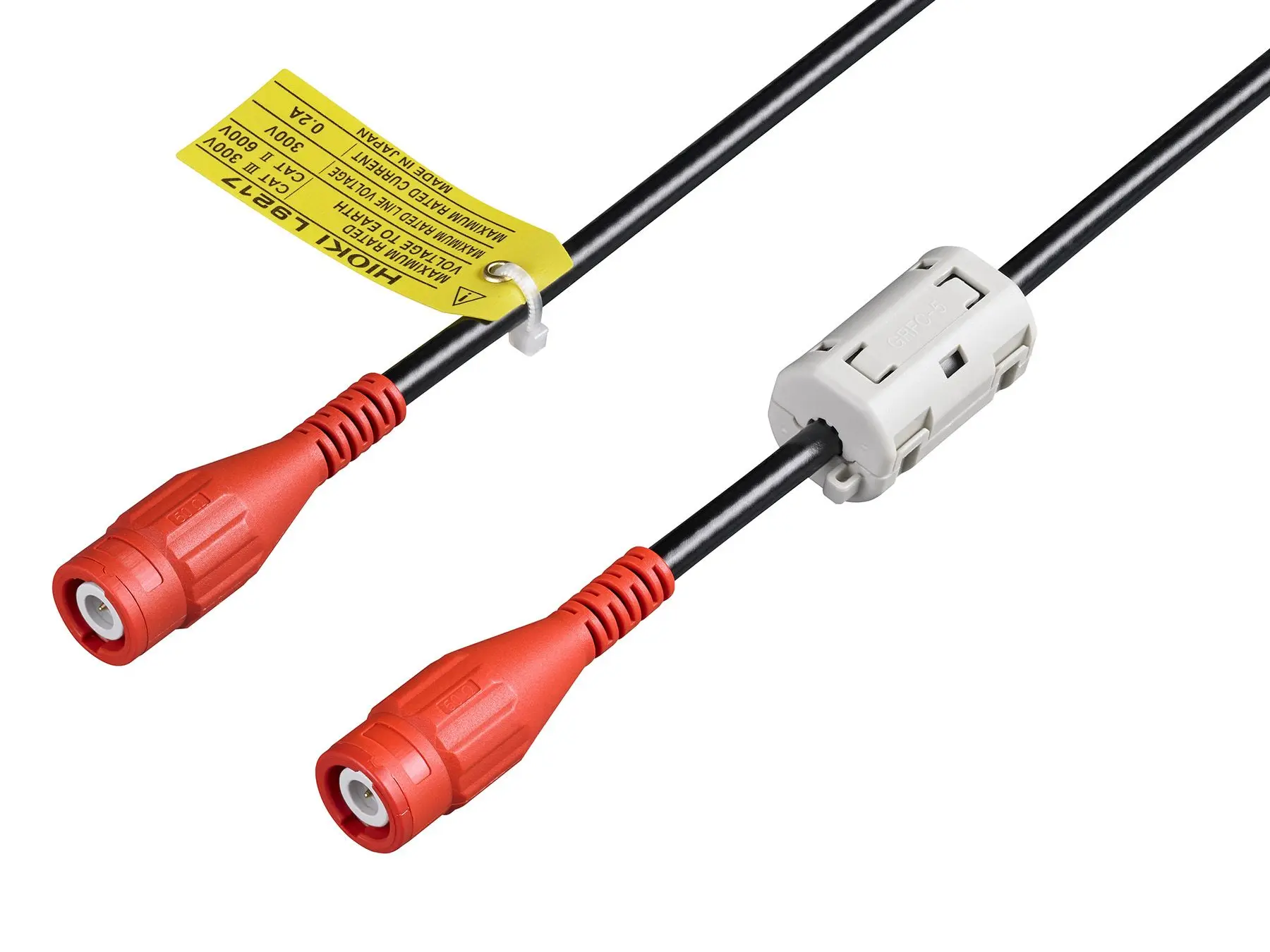

L9217 je izolovaný kábel BNC s konektormi BNC na oboch koncoch a dĺžkou 1,6 m. Kábel má maximálne menovité napätie 300 V a maximálny menovitý prúd 0,2 A. Je určený na použitie v meracích a prístrojových aplikáciách.

Konektory BNC sú vybavené izolovanými plastovými puzdrami, v ktorých je vonkajší kontakt konektora zapustený do izolačného telesa. To zabraňuje náhodnému kontaktu s uzemnenými kovovými časťami a zvyšuje elektrickú bezpečnosť v meracích zostavách s vyššími napätiami. Meracie kategórie sú CAT III 300 V a CAT II 600 V.

Feritový prvok na kábli zvyšuje impedanciu pre vysokofrekvenčné prúdy v paralelnom režime na tienenie kábla a pomáha znižovať rušenie v meracích zostavách s rýchlo sa spínajúcimi signálmi, ako sú testy meničov alebo motorov.

Kábel je určený na prenos signálu medzi meracími prístrojmi s rozhraním BNC. Typickými príkladmi sú pripojenie BNC výstupu rozhrania prúdového snímača k osciloskopu alebo pamäťovému záznamníku, prenos synchronizačných signálov medzi prístrojmi alebo pripojenie výstupu vysokonapäťového deliča k analyzátoru výkonu. Pri pripájaní rozhrania prúdových snímačov, ako je CT9557, k osciloskopu je obzvlášť vhodná verzia L9217 s dĺžkou 1,6 m, pretože minimalizuje dodatočnú kapacitu kábla a náchylnosť na vonkajšie rušenie.

L9217 sa vyrába v Japonsku.
