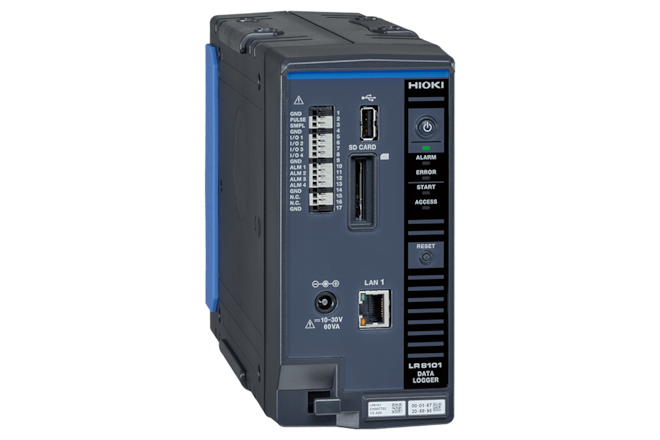

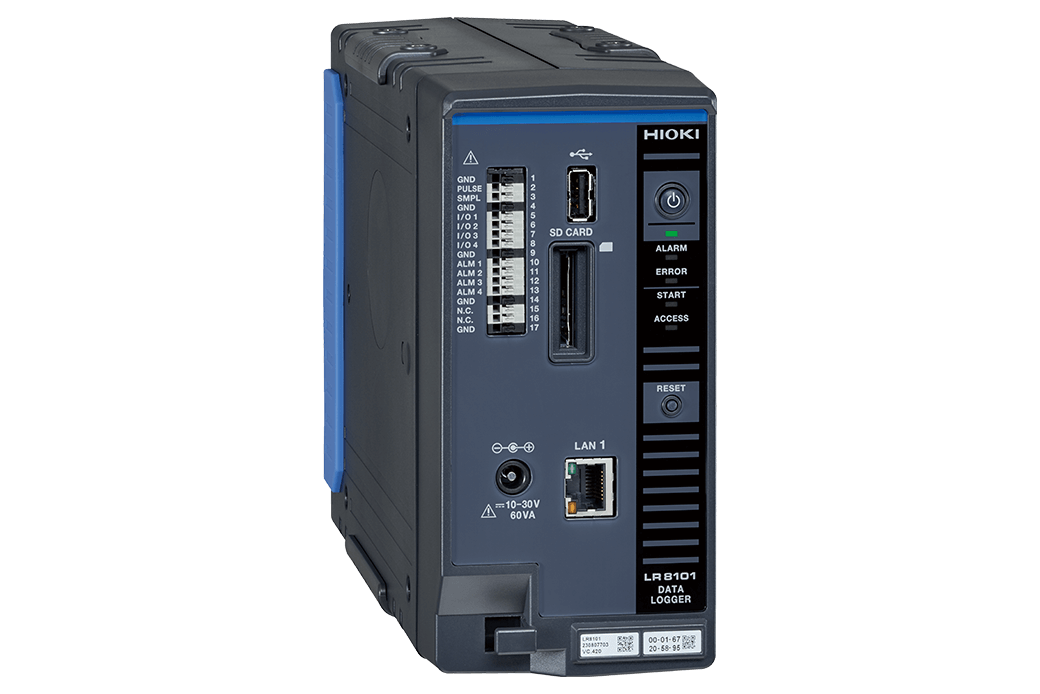

LR8101 Datalogger
- modulárny záznamník dát na záznam až 300 kanálov
- na rozdiel od tradičných záznamníkov HIOKI možnosť súčasného záznamu prúdu (pomocou sond HIOKI), a teda aj elektrického výkonu
- vďaka vysokej presnosti merania je s týmto záznamníkom možná viackanálová analýza elektrickej účinnosti (náhrada analyzátora výkonu)
- základná jednotka LR8101 musí byť vybavená jedným alebo viacerými voliteľnými vstupnými modulmi (výber príslušenstva nižšie)
- pre náročnejšie aplikácie (napr. testovanie hardvéru v slučke) je k dispozícii variant LR8102
- 3-ročná záruka
Parametre a špecifikácia

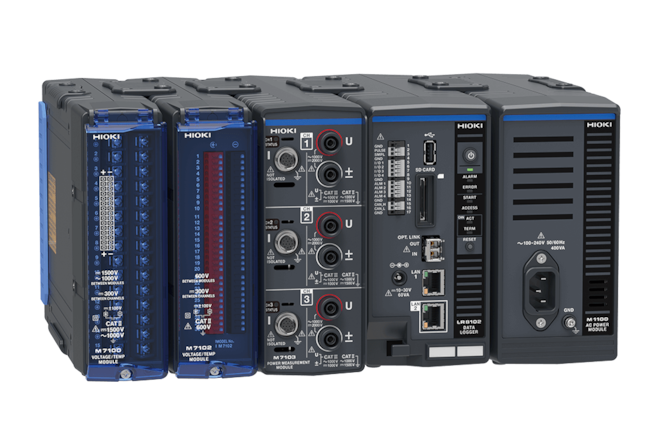

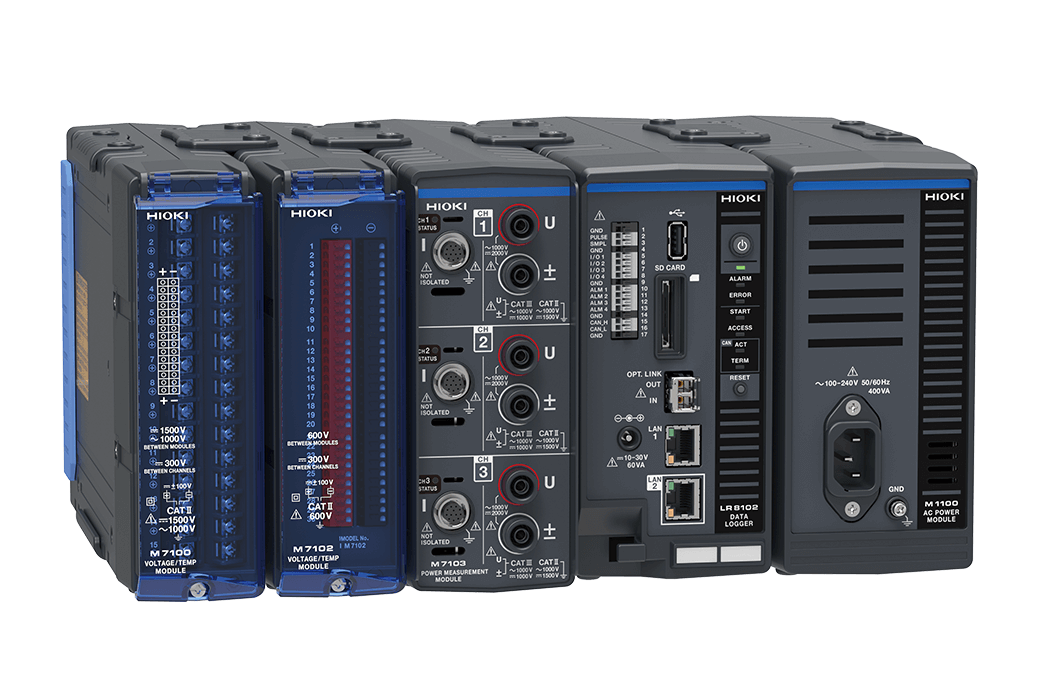

K základnému modulu LR8101 je potrebné pridať aspoň jednu meracie jednotku, ktorá zabezpečuje komunikáciu so systémom vyššej úrovne (PC). Ak sa na meranie výkonu (M7103) používa jedna alebo viac jednotiek (maximálne však 4 na jeden záznamník), musí byť v systéme nainštalovaný aj napájací zdroj M1100.
| max. počet kanálov v závislosti od vzorkovacej frekvencie | 80 (5 ms), 150 (10 ms), 300 (20 ms) |
| max. počet pripojených vstupných modulov | 10 (s limitom max. 4x M7103) |
| komunikačné rozhranie | 1x LAN |
| odosielanie nameraných hodnôt v reálnom čase (pre simulácie HIL) | N/A; pre túto funkciu vyberte rad LR8102 |
| možnosť synchronizácie viacerých záznamníkov | N/A; pre túto funkciu vyberte sériu LR8102. Limit počtu kanálov série LR8101 je 300. |
| kompatibilné vstupné jednotky | M7100: 15 kanálov (napätie, teplota); max. 1500 VDC (k zemi), najrýchlejší čas vzorkovania 5 ms |
| M7102: 30 kanálov (napätie, teplota); max. 600 VDC (k zemi), najrýchlejšie vzorkovanie 10 ms | |
| M7103: 3 kanály (U+I); max. 1500 VDC (k zemi), vzorkovanie 500 kHz, rozsah meraných prúdov podľa typu pripojenej sondy HIOKI | |
| M1100: napájací zdroj pre 1 alebo viac jednotiek M7103 |
Aplikácie
Monitorovanie celých trakčných batérií BEV počas testu nabíjania/vybíjania. Vďaka viackanálovému meraniu a schopnosti merať vysoké napätia až do 1 500 V DC je možné merať až stovky jednotlivých článkov batérie a zároveň monitorovať správanie sa batériového balíka ako celku vrátane teplôt jednotlivých článkov. Pre náročnejšie aplikácie, ktoré vyžadujú, aby sa namerané údaje prenášali späť do riadiaceho systému a aby sa testované hodnoty podľa nich prekonfigurovali (simulácia hardvéru v slučke), si vyberte rad LR8102.
Testovanie účinnostistrunových meničov - datalogger LR8101 umožňuje meranie výkonu (a tým aj elektrickej účinnosti) až na 12 kanáloch súčasne.
