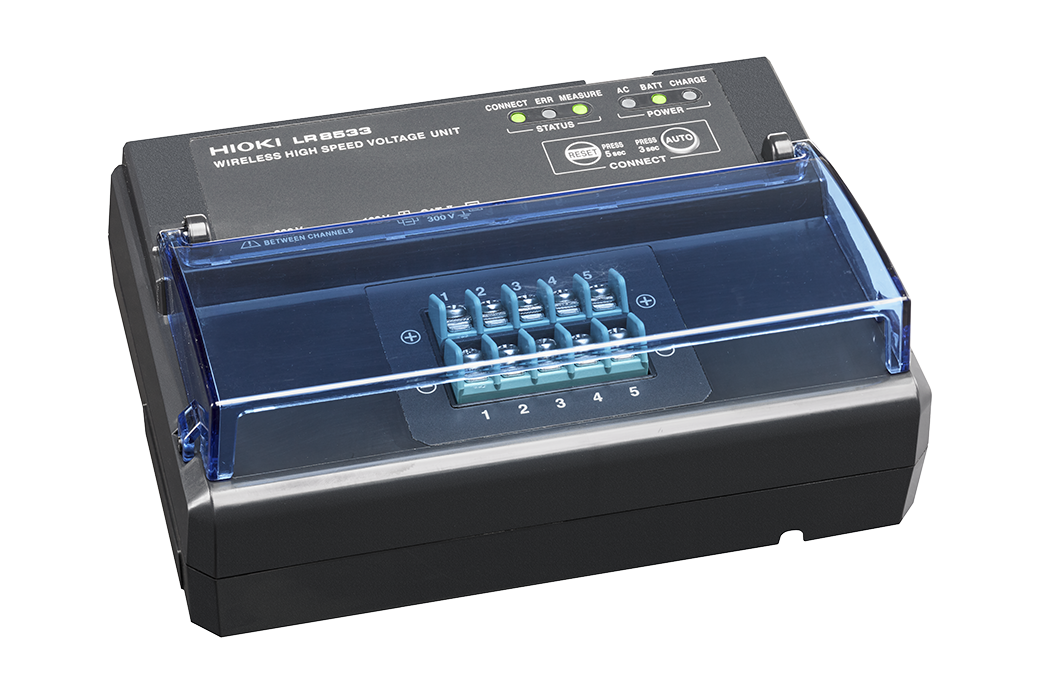

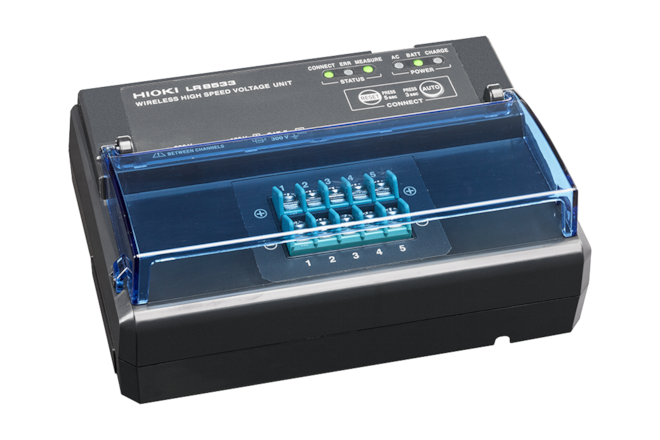

LR8533 Wireless High Speed Voltage Unit

• skenovanie pomocou polovodičových relé
• všetky kanály sú izolované
• prevádzková teplota a vlhkosť -20 °C až 55 °C, relatívna vlhkosť 80 % alebo menej (bez kondenzácie)
• teplota nabíjania 5 °C až 35 °C
• teplota a vlhkosť pri skladovaní -20 °C až 60 °C, relatívna vlhkosť 80 % alebo menej (bez kondenzácie)

Podrobný prehľad produktu

Bezdrôtový vysokorýchlostný napäťový modul LR8533 je 5-kanálový merací modul pre bezdrôtový dátový záznamník LR8450-01. K jednému zariadeniu LR8450-01 je možné pripojiť až sedem modulov LR8533, čo používateľom umožňuje zaznamenávať a prenášať údaje prostredníctvom bezdrôtovej siete LAN z až 35 kanálov v jednom zariadení. Kombináciou LR8450-01 so siedmimi modulmi LR8533 a štyrmi zásuvnými modulmi U8553 je možné celkovú konfiguráciu rozšíriť až na 55 kanálov.

Tento modul podporuje presné merania jednosmerného napätia s priamou vstupnou kapacitou až 100 V. Vstupné signály sú pripojené k modulu prostredníctvom skrutkovacieho svorkovnice M3, ktorá zabezpečuje bezpečné pripojenie aj pre vodiče s väčším prierezom. Jeho izolácia 300 V voči zemi a medzi kanálmi zabezpečuje bezpečnú a spoľahlivú prevádzku. Modul LR8533 ponúka rýchly interval aktualizácie 1 ms pre všetkých 5 kanálov súčasne, čo ho robí ideálnym pre meranie výstupov senzorov v rozsahu desiatok hertzov, ako sú tlakové a vibračné signály.

S 16-bitovým rozlíšením A/D poskytuje LR8533 vysoko presné získavanie údajov. Modul ponúka sedem meracích rozsahov, od ±100 mV do ±100 V, čím zabezpečuje presné merania v rôznych aplikáciách. Na meranie signálov 4-20 mA sa môže použiť bočníkový odpor 250 Ω s rozsahom 1-5 V, čím sa zvyšuje prispôsobivosť modulu.

Modul LR8533 je vybavený bezdrôtovou sieťou LAN, ktorá umožňuje plynulý prenos dát do bezdrôtového dátového záznamníka LR8450-01 na monitorovanie a analýzu v reálnom čase na jeho LCD displeji. Vďaka kompaktnému dizajnu je ideálny na inštaláciu v stiesnených alebo ťažko dostupných priestoroch. Okrem toho modul ponúka flexibilné možnosti napájania a podporuje použitie napájacieho adaptéra aj voliteľnej batérie pre univerzálne nastavenia konfigurácie.

Tento bezdrôtový modul je dodávaný s napájacím adaptérom (Z1008) a montážnou doskou so skrutkami, ktoré umožňujú bezpečnú inštaláciu modulu na stenu alebo iný rovný povrch.
