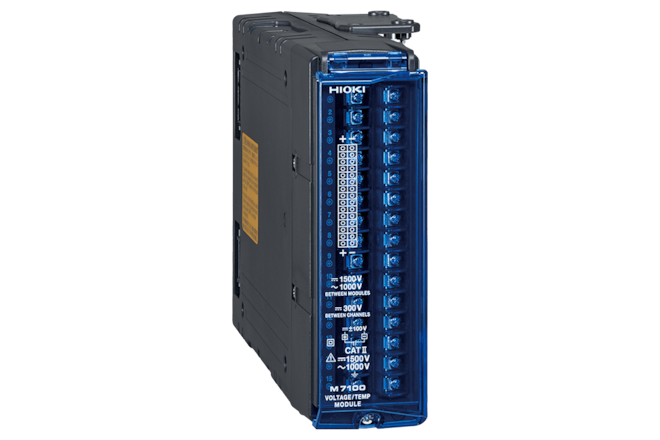

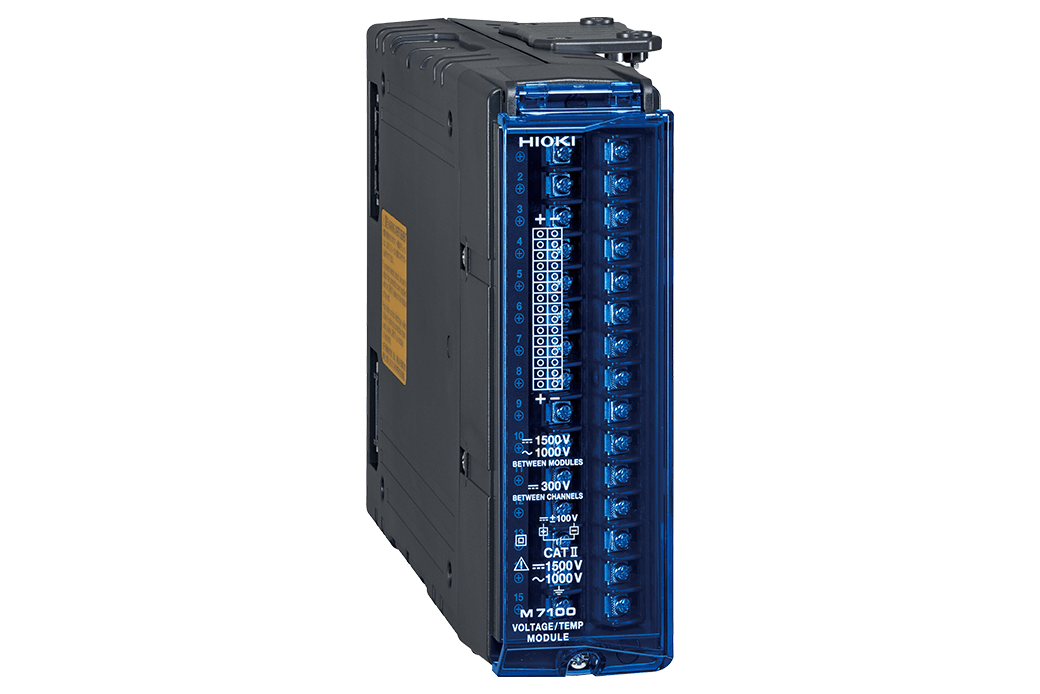

M7100 Voltage/Temp Module
- jednotka pre datalogger LR8101 a LR8102
- ideálna na testovanie vysokonapäťových batérií
- 15 kanálov, meranie napätia a teploty (termočlánky)
- vzorkovacia frekvencia 10 ms (pre všetkých 15 kanálov), možno znížiť na 5 ms (ak sa používa 8 kanálov)
- záruka: 3 roky
- Typ zariadenia: Jednotky pre dataloggery
Parametre a špecifikácia
| max. vstupné napätie na kanál | ±100 V DC |
| izolácia medzi kanálmi | 300 V DC |
| izolácia voči zemi | 1500 V DC, kategória merania CAT II |
| najrýchlejšie vzorkovanie | 5 ms/S (pri použití max. 8 kanálov) |
Podrobný prehľad produktu
Modul M7100 je špeciálne navrhnutý pre sériu dátových záznamníkov LR810x (LR8101, LR8102). Každý kanálový vstup je možné nakonfigurovať na meranie napätia alebo teploty (pomocou termočlánkov) v súlade s požiadavkami testovania. S maximálnym vstupným napätím kanála 100 VDC a izoláciou medzi kanálmi 300 VDC poskytuje modul robustný výkon pre rôzne meracie scenáre. Navyše, s izoláciou od zeme až do 1500 VDC je modul ideálny pre aplikácie vo vysokonapäťových prostrediach, najmä pri testovaní batérií.
K jednému dátovému záznamníku LR810x je možné pripojiť až desať modulov M7100, čo poskytuje celkom 150 kanálov na jednotku. Frekvencia vzorkovania závisí od počtu kanálov, pričom maximálny interval záznamu je 5 ms. Inštalácia modulu kliknutím eliminuje kabeláž medzi modulmi a poskytuje čisté a časovo efektívne nastavenie.
