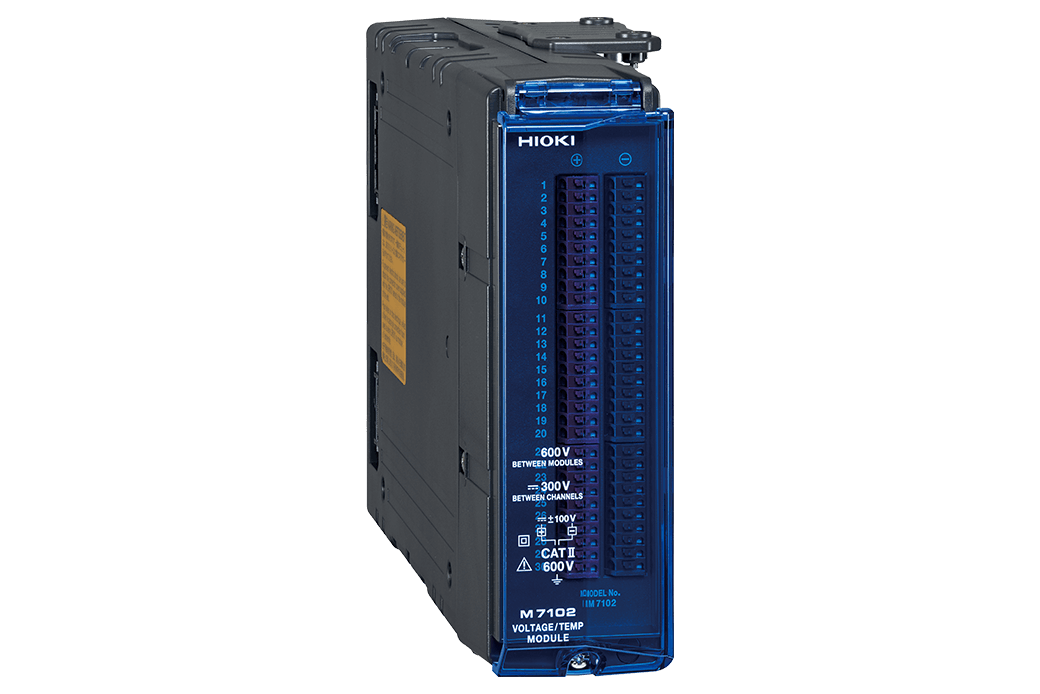

M7102 Voltage/Temp Module
- jednotka pre záznamník dát LR8101 a LR8102
- ideálna na testovanie jednotlivých článkov batérií a polovodičov pri vysokých teplotách
- 30 kanálov, meranie napätia (max. 600 V) a teploty (termočlánky)
- všetky kanály izolované
- vzorkovacia frekvencia 10 ms (1 až 15 kanálov), 20 ms (1 až 30 kanálov)
- záruka: 3 roky
- Typ zariadenia: Jednotky pre dataloggery
Parametre a špecifikácia
| max. vstupné napätie na kanál | ±100 V DC |
| izolácia medzi kanálmi | 300 V DC |
| izolácia voči zemi | 600 V AC/DC, kategórie merania CAT II |
| najrýchlejšie vzorkovanie | 10 ms/S |
Podrobný prehľad produktu
Modul M7102 je špeciálne navrhnutý pre sériu dátových záznamníkov LR810x (LR8101, LR8102). Každý kanálový vstup je možné nakonfigurovať na meranie napätia alebo teploty (pomocou termočlánkov) v súlade s požiadavkami testovania. S izoláciou od zeme až do 600 VDC a 30 kanálmi je modul ideálny pre aplikácie vyžadujúce viackanálové meranie, najmä pri testovaní batérií.
K jednému dátovému záznamníku LR810X je možné pripojiť až desať modulov M7102, čo poskytuje celkom 300 kanálov na jednotku. Frekvencia vzorkovania závisí od počtu kanálov, pričom maximálny interval záznamu je 5 ms. Inštalácia modulu kliknutím eliminuje kabeláž medzi modulmi a poskytuje čisté a časovo efektívne nastavenie.
