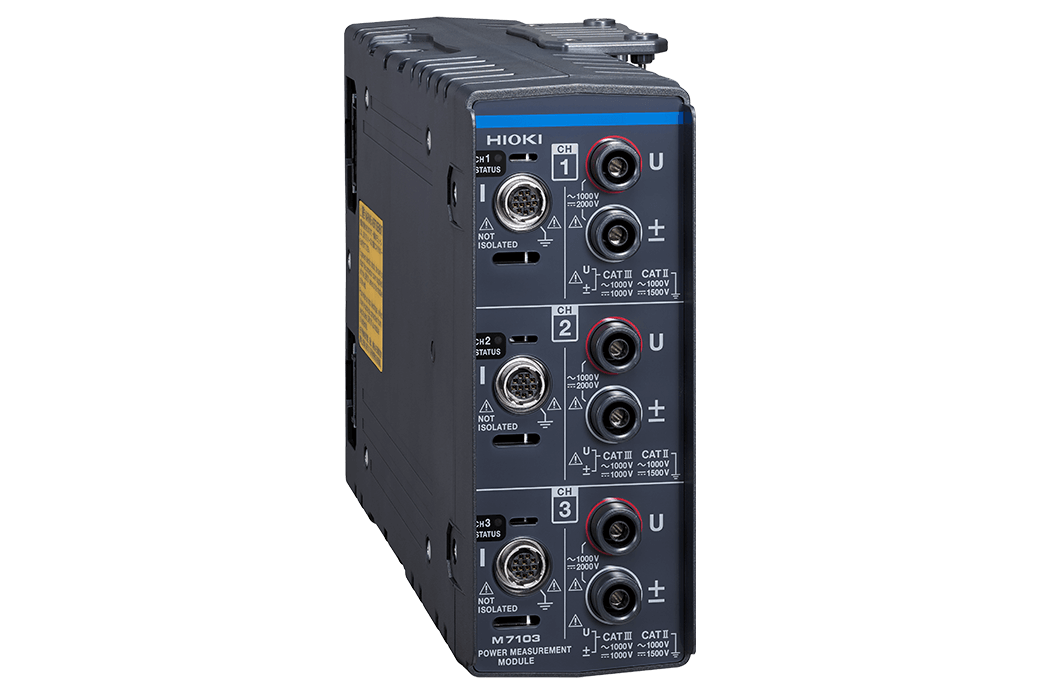

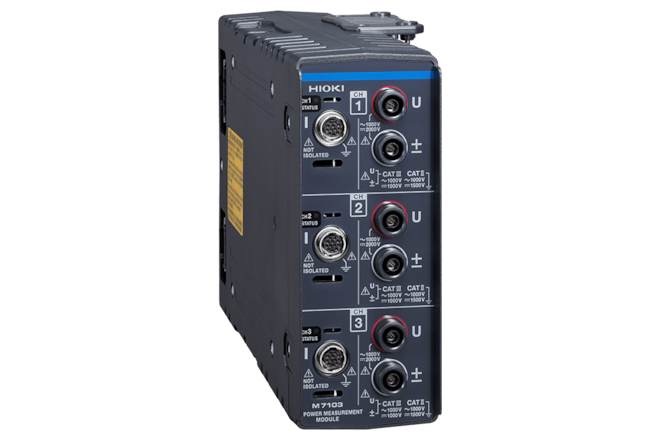

M7103 Power Measurement Module
- trojkanálový modul na meranie výkonu so záznamníkmi údajov LR8101 a LR8102
- kombinácia so širokou škálou snímačov prúdu Hioki od 2 do 2000 A
- záruka: 3 roky
- Typ zariadenia: Jednotky pre dataloggery
Parametre a špecifikácia
| napäťové rozsahy | 6 V, 15 V, 30 V, 60 V, 150 V, 300 V, 600 V, 1500 V |
| meranie napätia | do 1500 V DC a 1000 V AC (CAT II) |
| prúdové rozsahy | 0,04 A až 20 kA (v závislosti na prúdové sonde) |
| presnosť merania výkonu | 0,02 % rdg. ± 0,05 % f.s. |
| frekvencia | DC až 100 kHz |
| obnovovacia frekvencia | 5 ms (200 Hz) |
Každý modul M7103 ponúka 3 meracie kanály. Pri použití so záznamníkom údajov LR8102 je možné pripojiť až 4 moduly, ktoré poskytujú až 12 kanálov. Tento systém možno ďalej rozšíriť až na 120 kanálov prepojením viacerých jednotiek, čo je ideálne pre aplikácie vyžadujúce viacbodové meranie výkonu.
Podrobný prehľad produktu

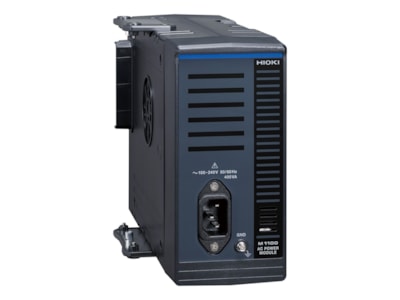

Modul merania výkonu M7103 pre dátové záznamníky LR810x ponúka tri kanály pre vysokopresné zaznamenávanie výkonu. Jeden dátový záznamník LR8101 alebo LR8102 v kombinácii s modulom striedavého prúdu M1100 podporuje až štyri moduly M7103, čo umožňuje používateľovi zaznamenávať až 12 kanálov výkonu súčasne s jedným záznamníkom. Synchronizáciou viacerých dátových záznamníkov LR8102 je možné zaznamenať až 120 kanálov výkonu.
Kanály vstupného napätia sú navrhnuté pre priamy vstup napätia až do 1500 VDC alebo 1000 VAC, CATII, čo robí M7103 ideálnym pre bezpečné a spoľahlivé testovanie výrobnej linky. Všetky vysoko presné prúdové senzory HIOKI s konektorom ME15W je možné kombinovať s modulom na meranie výkonu M7103, čo používateľom poskytuje flexibilitu pri výbere ideálneho prúdového senzora pre ich konkrétnu aplikáciu. S intervalom aktualizácie len 5 ms modul umožňuje podrobné zaznamenávanie výkonu, napätia alebo prúdu s výnimočnou presnosťou.
Funkcia zdieľania zdroja synchronizácie zabezpečuje presné meranie účinnosti pomocou nulového prechodu striedavého signálu na výpočet synchronizácie primárneho modulu so sekundárnymi modulmi, vďaka čomu je systém ideálny pre vysoko presné aplikácie, ako je kontrola kvality pri výrobe fotovoltaických reťazových meničov. Tento vysoko flexibilný záznamový systém ponúka možnosť jednoduchého rozšírenia kanálov na mieste bez nutnosti vrátenia zariadenia do továrne, čím sa šetrí cenný čas.
