MR8848 Memory HiCorder

• analógové kanály sú navzájom a od zeme izolované
• možnosť merať a zároveň generovať zachytený signál (pomocou karty U8793 ARBITRARY WAVEFORM GENERATOR UNIT)
• FFT analýza
• voliteľne: tlačiareň, funkce Real-Time Saving, jednotka DC napájania
• funkcia Real-Time Saving využíva priame ukladanie na interný disk SSD, nie s medzizápisom do obmedzenej internej pamäte - výrazne dlhšia možnosť záznamu
• 10,4" farebný displej
• externé úložisko: 1 TB SSD (voliteľne - nainštalovaný vo vnútri zariadenia z výroby), karty SD, jednotka USB

MR8848 - riešenie na zber údajov:

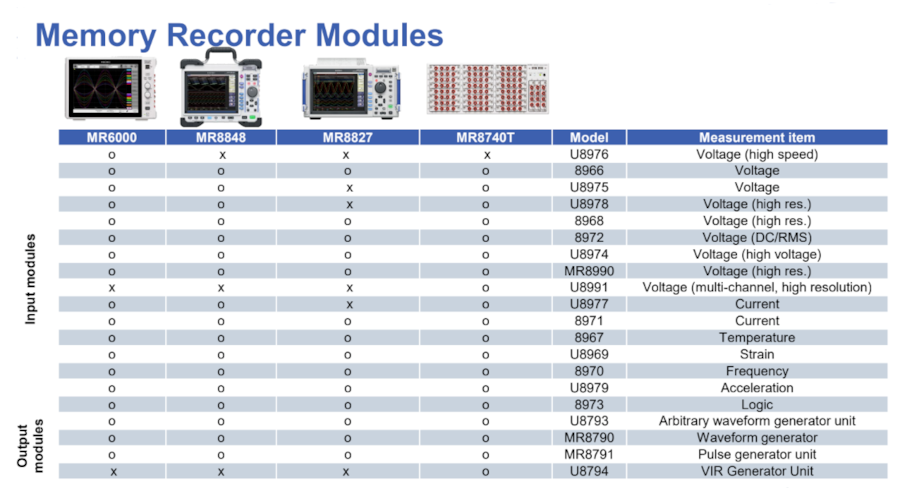

Záznamník pamäte a kompatibilita s I/O

Podrobný prehľad produktu

Pamäťový záznamník MR8848 je modulárny vysokorýchlostný systém na získavanie údajov, navrhnutý na presné zaznamenávanie priebehov signálov v náročných podmienkach. Vďaka svojej robustnej konštrukcii a nárazuvzdornému puzdru je vhodný pre použitie v teréne aj v laboratóriu, najmä tam, kde sa očakávajú vibrácie, teplotné výkyvy alebo hrubé zaobchádzanie. Vďaka tlačidlovému rozhraniu a robustnej konštrukcii je MR8848 určený na dlhodobé testovanie v reálnych podmienkach, kde je nevyhnutný spoľahlivý výkon.

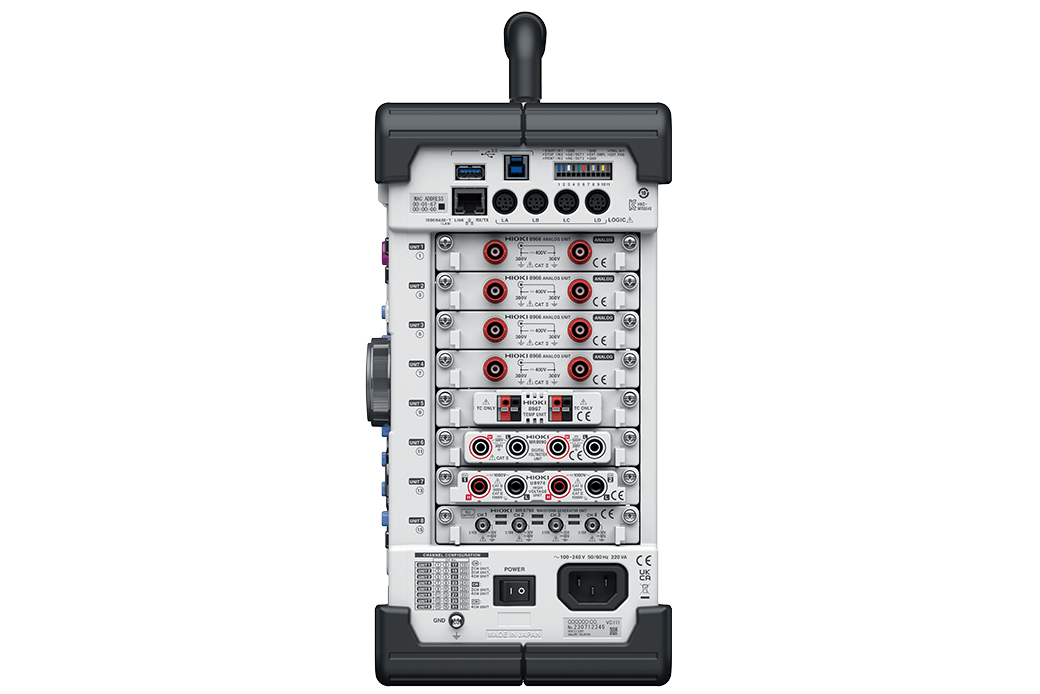

Systém disponuje ôsmimi vstupnými slotmi a podporuje širokú škálu vymeniteľných modulov, čím ponúka flexibilitu pre rôzne meracie scenáre. Môže súčasne zaznamenávať viacero fyzikálnych parametrov – vrátane napätia, prúdu, logiky, teploty, vibrácií, tlaku a deformácie – čo uľahčuje komplexnú analýzu zložitých systémov. Používatelia môžu systém nakonfigurovať buď na simultánne izolované meranie až na 32 analógových kanáloch, alebo na vysokorýchlostné získavanie údajov rýchlosťou až 20 MS/s, v závislosti od zvolených modulov. Pre merania vysokého napätia umožňuje ďalší špecializovaný modul priamy vstup až do 1000 VDC alebo 700 VAC. MR8848 zvyšuje flexibilitu tým, že umožňuje priame pripojenie k vysoko presným prúdovým senzorom HIOKI. Širokopásmové prúdové sondy, ako je CT6711, sa môžu používať spolu s analógovými modulmi, ako je U8978. Špecializované prúdové moduly, vrátane U8977 a 8971, poskytujú presné merania v širokom rozsahu prúdu a sú navrhnuté tak, aby bez problémov spolupracovali s presnými svorkami a senzormi, ako sú CT6841A alebo CT6904A. Tieto špecializované prúdové moduly automaticky detekujú a dodávajú napájanie pripojeným senzorom a svorkám HIOKI, čím zjednodušujú a zefektívňujú nastavenie.

Štyri vstavané logické vstupy podporujú až 16 logických kanálov, ak sa používajú s 4-kanálovými logickými sondami. Ak sú potrebné ďalšie logické kanály, je možné pridať logické vstupné moduly, aby sa ďalej rozšírila kapacita.

Tri kompatibilné výstupné moduly poskytujú funkcie, ako je pulzný výstup a generovanie priebehov signálov na testovanie a simuláciu signálov. S modulom generátora ľubovoľných priebehov U8793 môžu používatelia programovať a generovať vlastné priebehy signálov, čo je ideálne na replikáciu a simuláciu anomálií. Bezplatný softvér SF8000 uľahčuje vytváranie priebehov signálov priamym zadávaním údajov a podporuje úlohy, ako je simulácia šumu alebo kombinovanie priebehov signálov pre komplexné aplikácie.

Na podporu rozšírených a neprerušovaných záznamov je MR8848 vybavený voliteľnou funkciou ukladania v reálnom čase MR9001-01, ktorá umožňuje zapisovať údaje priamo na voliteľný 1 TB SSD alebo iné externé úložisko, napr. SD kartu alebo USB disk, počas merania. Na rozdiel od konvenčných systémov, ktoré sa spoliehajú na interné pamäťové vyrovnávacie pamäte, tento prístup eliminuje potrebu pozastaviť testovanie na účely odovzdania údajov, čo umožňuje nepretržité získavanie údajov počas dlhého časového obdobia. Okrem toho ukladanie v reálnom čase minimalizuje riziko straty údajov v prípade neočakávaných výpadkov napájania, čím zabezpečuje stabilné a spoľahlivé zaznamenávanie údajov počas celého procesu merania.

DC Power Unit 9784 je továrensky inštalovaná voliteľná funkcia pre MR8848 Memory Recorder, ktorá umožňuje prevádzku z externých zdrojov jednosmerného prúdu medzi 10 V a 28 V – napríklad z batérií vozidiel. Tento široký rozsah vstupného napätia eliminuje potrebu striedavého prúdu alebo externých meničov, čo ho robí ideálnym pre merania v teréne, mobilné testovanie a iné náročné prostredia. Jednotka 9784, ktorá je hladko integrovaná počas výroby, poskytuje kompaktné a spoľahlivé napájacie riešenie pre použitie na cestách.

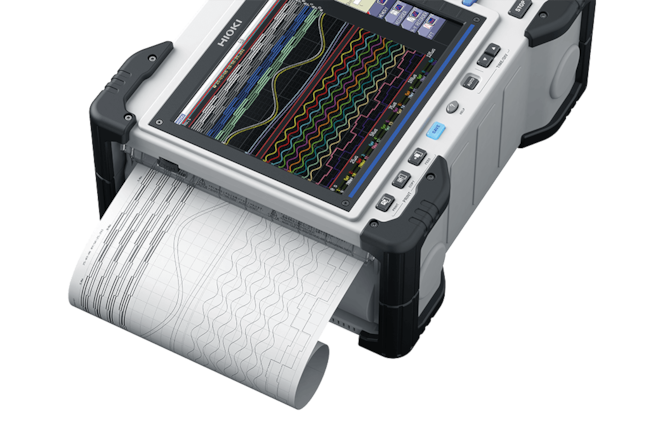

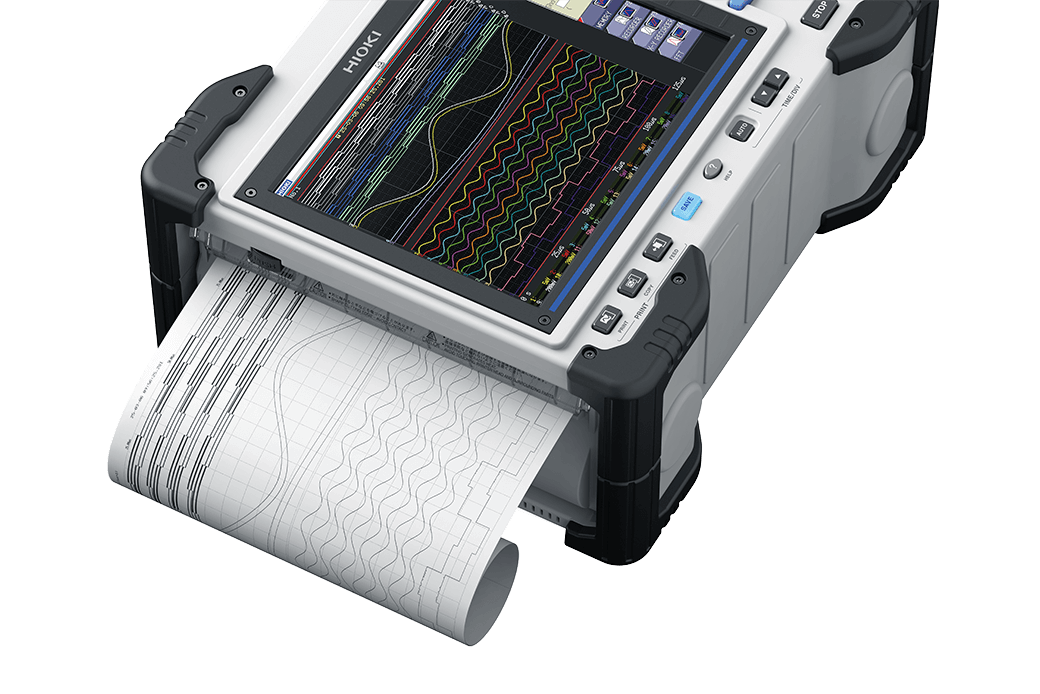

Tlačiareň U8351 je továrensky inštalovaná voliteľná výbava pre pamäťový záznamník MR8848, ktorá umožňuje okamžité, nezmeniteľné vytlačenie údajov o priebehu signálu a výsledkov merania priamo na mieste testovania. Je ideálna pre aplikácie, ktoré vyžadujú overiteľné papierové kópie, ako sú regulačné dokumenty, servisné správy alebo záznamy o prijatí zákazníkom. Tlačiareň je obzvlášť užitočná v prostrediach, kde sú digitálne médiá nepraktické alebo obmedzené, a poskytuje rýchlu dokumentáciu bez potreby počítača alebo USB úložiska.

Súčasťou balenia sú softvérové nástroje, ktoré podporujú plynulý pracovný tok. Pomocou bezplatných aplikácií MR6000 Viewer a Waveform Viewer môžete ľahko zobrazovať, analyzovať a exportovať svoje údaje. Pre pokročilejšie úlohy pridáva procesor 9335 Wave Processor výkonné funkcie spracovania a hromadnej konverzie. Integrácia s LabVIEW, MATLAB a prevádzka prostredníctvom príkazov SCPI umožňuje flexibilnú automatizáciu a ovládanie.

MR8848 sa široko používa v rôznych sektoroch infraštruktúry a dopravy, kde je vďaka svojej vysokej rýchlosti, viackanálovej schopnosti a modulárnym vstupným možnostiam výkonným nástrojom na diagnostiku a validáciu systémov. V elektrických energetických systémoch podporuje testovanie prevádzky UPS, čím zabezpečuje spoľahlivú aktiváciu zálohy zaznamenávaním správania napätia, prúdu a teploty na vstupnej aj výstupnej strane. Pri výrobe vodnej energie umožňuje podrobné testovanie odmietnutia zaťaženia, zachytávanie viacerých signálov, ako je rýchlosť turbíny, generovaný prúd a tlak vody, aby sa overilo, že turbína sa po náhlom poklese zaťaženia bezpečne vypne.

Pri testovaní vysokonapäťových ističov MR8848 presne meria časový rozdiel medzi príkazovými signálmi a reakciou kontaktov vo všetkých troch fázach, čím pomáha identifikovať oneskorenia spínania a zabezpečuje dodržiavanie časovania. V železničnom sektore zaznamenáva napätie a prúd hnacieho motora, rýchlosť vozidla, tlak bŕzd a vibrácie počas skutočnej prevádzky, čím sa stáva kľúčovým riešením pre koreláciu správania viacerých parametrov a validáciu subsystémov kritických z hľadiska bezpečnosti.
