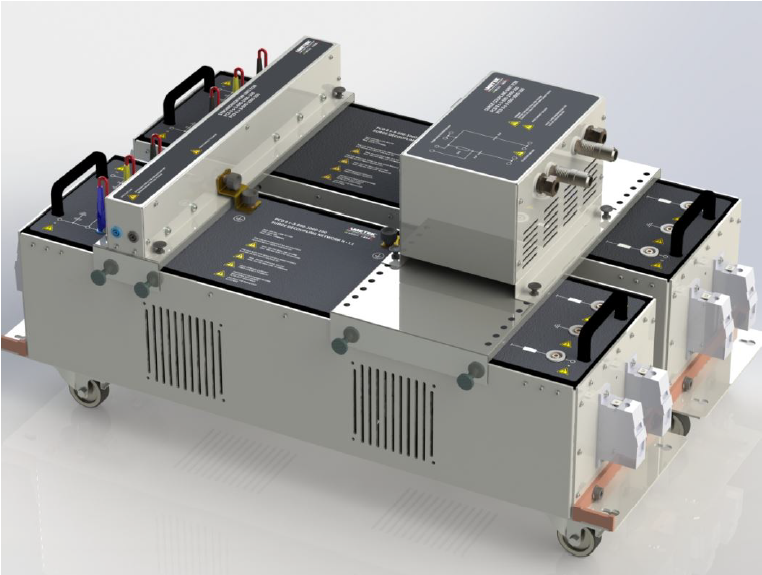

PCD 8 S-3-690-1000-100 Coupling / Decoupling Network

    • CDN na testovanie prepätia na vysokonapäťových napájacích kábloch
    • prepojovacia sieť v súlade s normou IEC/EN 61000-4-5 a voliteľne s normou ANSI C62.45
    • skúšobné napätie/impulzný prepäťový prúd do 8 kV/4 kA
    • záruka: 2 roky
    Ametek Compliance Test Solutions
    Ďalšie parametre
    Cena na vyžiadanie
    Kat. č: PCD8S-3-690-1000-1.w
    dostupnosť na vyžiadanie

    Výberu nezodpovedá žiadna položka.

    Parametre a špecifikácia

    Striedavé napätie EUT 3*690 V (p-p)
    Rovnosmerné napätie EUT

    1000 V

    AC/DC prúd EUT

    IEC: 32 - 100 A

    ANSI: 0 - 100 A

    Prepäťová ochrana

    podľa obrázku 5/6 normy IEC 61000-4-5 Ed.3

    -18 µF capacitor via 2 Ω

    - 9 µF capacitor via 12 Ω

    Hmotnosť

    110 kg

    • vysokonapäťové a vysokoprúdové rázové impulzy sa privádzajú do napájacieho vedenia cez samostatné spojovacie siete. Na takéto testovanie ponúka AMETEK CTS spojovaciu sieť PCD 8 s-3-1000-100 do 3*690 V AC, 1 000 V DC a do 100 A
    • podľa IEC/EN 61000-4-5 sa impulzy ručne pripájajú pomocou káblového obvodu pre L-L (2 Ω/18 uF) alebo L-PE (12 Ω/9 uF)
    • na testovanie podľa ANSI/IEEE C62.41, ECE-R10, EN 61000-4-5, IEC 61000-4-5, IEC 61851-21
