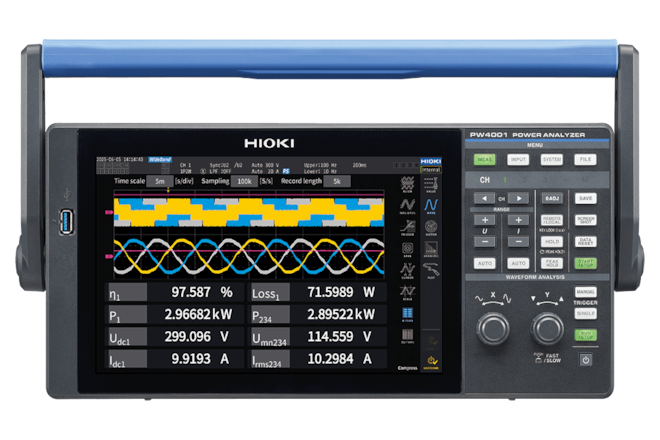

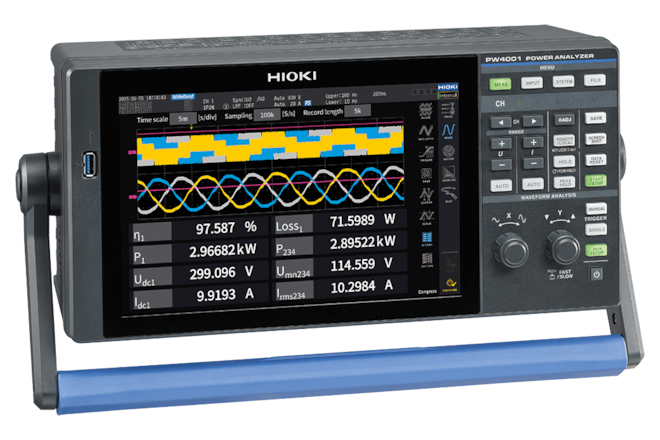

PW4001-04 Power Analyzer
- prenosný analyzátor výkonu
- 4 pevné kanály -> merania možno vykonávať na trojfázových sústavách DC vs. AC; typicky napr. merania účinnosti fotovoltaických meničov alebo testy WLTP
- veľmi vysoká základná presnosť merania výkonu ±0,03 % (rdg. ±0,01 % f.s.)
- frekvenčné pásmo DC; 0,1 Hz až 600 kHz

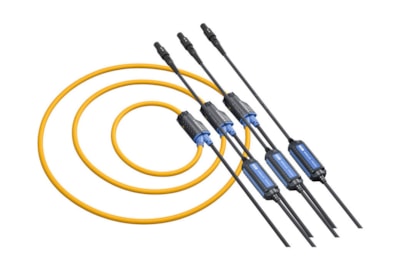

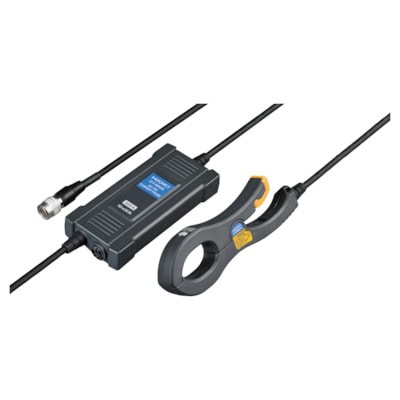

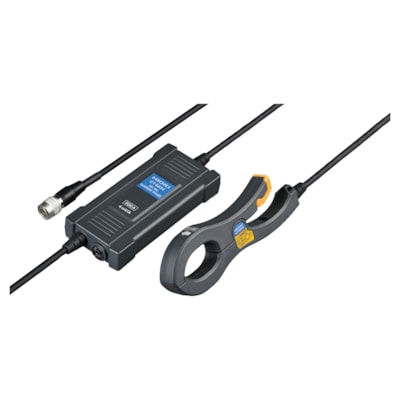

- meranie prúdu (t. j. aj meranie výkonu) je možné výlučne s vyhradenými sondami HIOKI
- DC Power Input pre napájanie z DC batérie
- záruka: 3 roky
- Typ zariadenia: Analyzátory s pevným počtom kanálov
Parametre a špecifikácia
| napätie |
priamy vstup max. 1500 V, |
| prúd | v závislosti od typu prúdových sond až do 8000 A (4x 2000 A) |
| vzorkovanie | 16 bitov, 2,5 MHz |
| rýchlosť ukladania údajov | 1 ms, 10 ms, 50 ms, 200 ms |

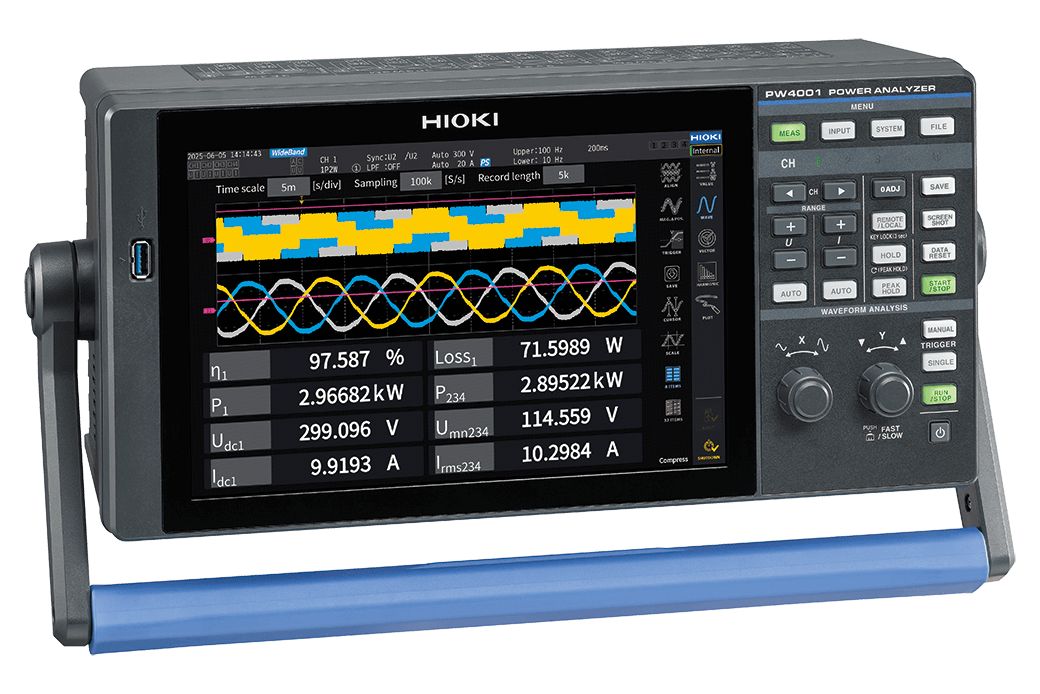

- dotykový displej
- harmonická analýza až do 500. rádu

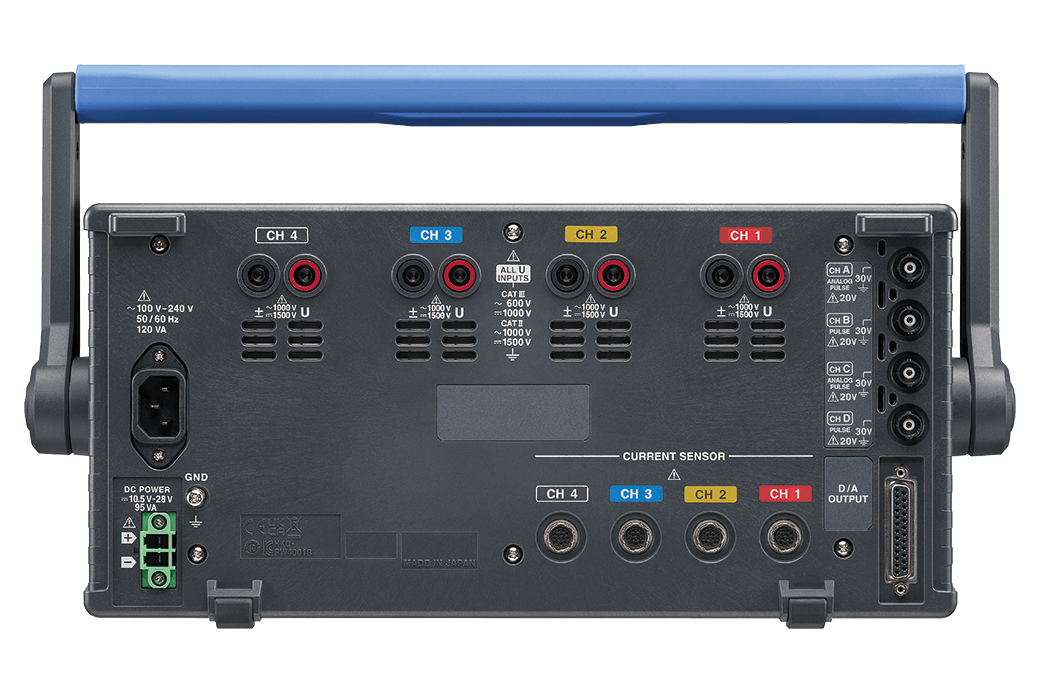

- všetky kanály sú izolované
- možnosť synchronizácie až 8 prístrojov (spolu max. 32 kanálov)
- 15 GB internej pamäte na ukladanie kompletných (dlhodobých) výsledkov meraní v reálnom čase
- rozsah pracovných teplôt okolia so zaručenou presnosťou merania -20 až 50 °C
- údaje CAN možno získavať prostredníctvom diagnostickej komunikácie vozidla pomocou OBD-II/OBDonUDS (funkcia vstupu CAN)

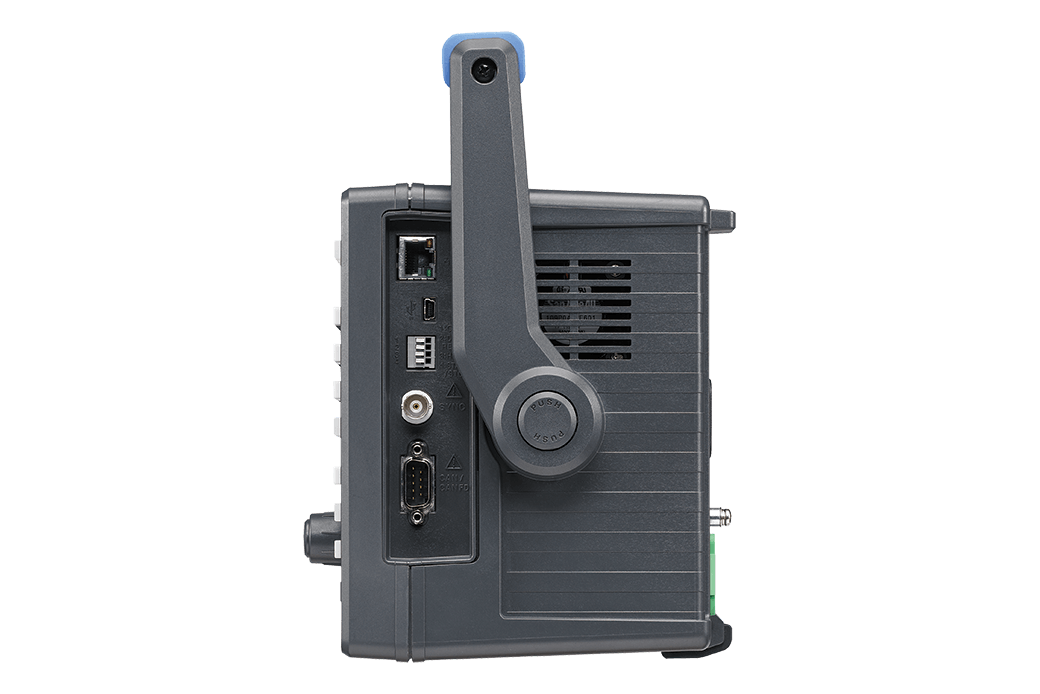

- komunikačné rozhrania: LAN, USB (komunikácia/pamäť), CAN/CAN FD

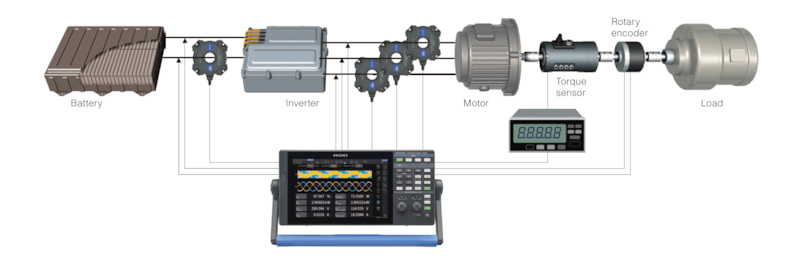

On-board testy v automobilovom priemysle
Nový rad analyzátorov PW4001 je ideálny na vývoj najefektívnejších technológií, okrem iného aj v automobilovom priemysle, a to pre tradičné spaľovacie motory aj pre plne elektrické vozidlá. Tieto testy možno samozrejme vykonávať v stacionárnych laboratórnych podmienkach, teraz v rozšírenom rozsahu prevádzkových teplôt od -20 °C do 50 °C (so zaručenou presnosťou merania), ale nové analyzátory radu PW4001 umožňujú aj napájanie z batérie jednosmerným prúdom, čo výrazne rozširuje možnosti nasadenia palubných testov. Okrem toho funkcia vstupu CAN umožňuje analyzátorom tejto novej série získavať údaje o napätí batérie prostredníctvom komunikácie CAN a špecializovaných dátových výstupov, ktoré sú už nainštalované vo vozidle - čo znamená, že výkonnosť možno určiť bez priameho merania napätia. To je dôležité najmä tam, kde bezpečnostné opatrenia sťažujú, ak nie znemožňujú, priamy prístup k VN svorkám, napríklad pri testovaní kompletných elektrických vozidiel.
Pokročilé funkcie analýzy a testovania analyzátora výkonu PW4001
Okrem poskytovania číselných výsledkov ponúka analyzátor PW4001 aj grafické zobrazenie podobné tomu, ktoré získate pomocou osciloskopu. Vďaka štyrom napäťovým a štyrom prúdovým kanálom možno súčasne monitorovať osem signálov a zaznamenávať ich s vysokou frekvenciou vzorkovania. Funkcie priblíženia, spúšťania a kurzora umožňujú podrobnú analýzu prechodných javov, zatiaľ čo integrovaná pamäť s kapacitou 15 GB podporuje dlhodobý záznam nameraných parametrov.

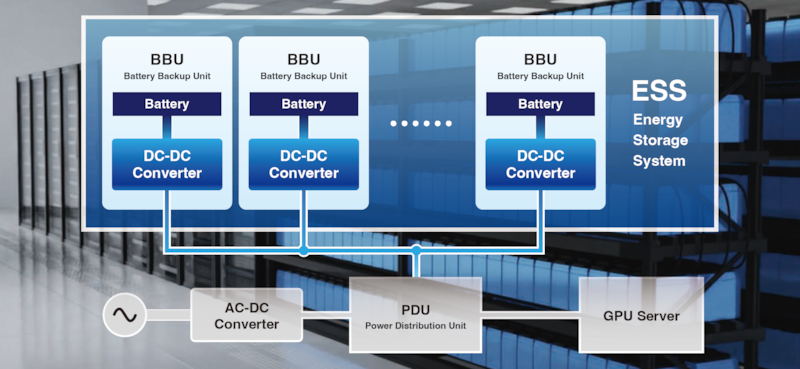

Automatická detekcia režimu pre ukladanie do batérie a pre rekuperáciu
V aplikáciách, ako sú systémy na uskladnenie energie (ESS) alebo systémy pohonu s rekuperačným brzdením, závisí výpočet účinnosti od prevádzkového režimu. Počas nabíjania alebo prevádzky generátora je vzťah medzi vstupným a výstupným výkonom opačný ako počas vybíjania alebo pohonu. PW4001 automaticky rozpozná tieto režimy a podľa toho upraví výpočet účinnosti. Tým sa zabráni nesprávnym výsledkom, ako je zdanlivá účinnosť vyššia ako 100 % počas regeneračnej prevádzky.

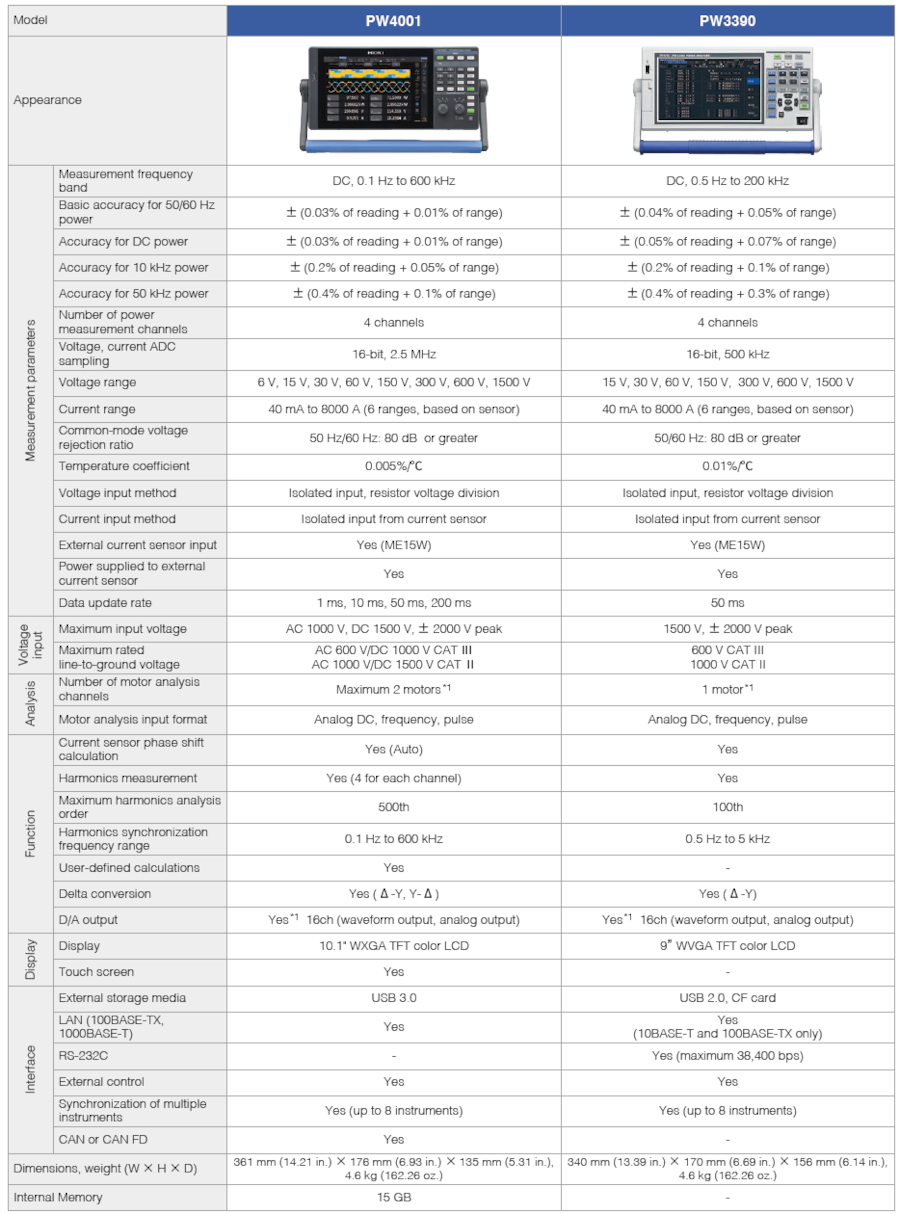

Porovnanie vlastností s predchádzajúcou generáciou PW3390
