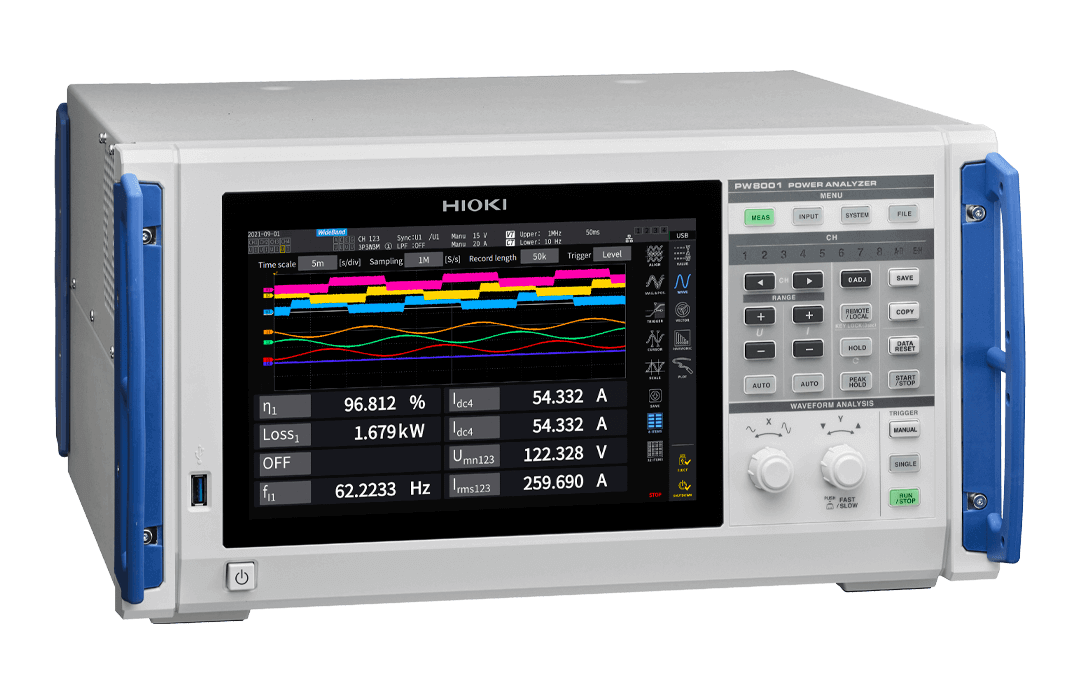

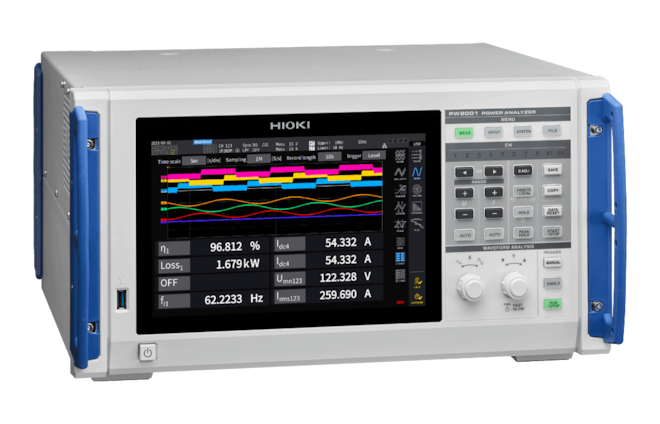

PW8001 Power Analyzer

*pre meranie napätia do 5000 V možno doplniť externým deličom VT1005

• modely s jedným až ôsmimi vstupnými kanálmi (konfigurovateľné pomocou vstupných modulov U7001 a U7005)
• synchronizácia dvoch analyzátorov umožňuje merať až 16 kanálov/fáz súčasne
• frekvenčné pásmo DC; 0,1 Hz až 5 MHz (vzorkovanie 15 MHz)
• voliteľné príslušenstvo pre analýzu motora, rozhranie CAN/CAN FD a výstup nameraných priebehov
• meranie prúdu (t. j. aj výkonu) je možné len so špeciálnymi sondami HIOKI, napr. 9272-05, CT684xA, CT686x-05, CT687x, CT687xA, CT6904A atď.
• ak chcete získať viac informácií o prúdových sondách, kontaktujte nás
• analýza harmonických do 500. rádu
• jedinečná automatická korekcia fázového posunu pre najvyššiu presnosť merania
• vhodné pre SiC a GaN polovodičové aplikácie
• komunikačné rozhrania: LAN, GPIB, EXT I/O, voliteľné CAN / CAN FD
• USB 3.0 pre ukladanie dát

Podrobný prehľad produktu

Analyzátor výkonu HIOKI PW8001 je najmodernejší merací prístroj určený pre najnáročnejšie úlohy analýzy výkonu, ktorý poskytuje presné výsledky merania pri hodnotení účinnosti najnovších vysoko presných elektrických zariadení a systémov. PW8001 má 8 slotov pre jednotky vstupného výkonu, ktoré možno všetky použiť v kombinácii s funkciou analýzy motora.

Pre konfiguráciu PW8001 sú k dispozícii dva typy vstupných jednotiek, ktoré je možné voľne kombinovať v jednom prístroji podľa požiadaviek aplikácie.

Vysoko presné vstupné jednotky pre flexibilné konfigurácie

Vstupná jednotka U7005 s vysokou šírkou pásma ponúka najvyššiu presnosť s základnou presnosťou ±0,03 %, vzorkovacou frekvenciou 15 MHz, 18-bitovým A/D prevodom a maximálnym vstupným napätím 1000 VAC. Je vhodná pre aplikácie, ako sú merania účinnosti meničov na báze SiC a GaN, pohonov motorov a presné merania strát induktorov pod zaťažením. Vynikajúca odolnosť voči vonkajšiemu šumu 110 dB pri 100 kHz zaručuje presné a stabilné výsledky aj v blízkosti vysokofrekvenčných polovodičov na prepínanie napájania.
Pre vysokonapäťové aplikácie poskytuje vstupná jednotka U7001 základnú presnosť ±0,07 %, maximálne vstupné napätie 1500 VDC, vzorkovaciu frekvenciu 2,5 MHz, 16-bitovú A/D konverziu a maximálne napätie voči zemi 1500 VDC CAT II. Je to vhodná jednotka pre aplikácie, ktoré vyžadujú menšiu šírku pásma, ako je testovanie účinnosti priemyselných motorových pohonov s použitím IGBT, alebo veterných turbín a fotovoltaických meničov.

V kombinácii s rozsiahlou ponukou vysoko presných a širokopásmových prúdových senzorov, sond a priamo pripojiteľných prúdových skríň od spoločnosti HIOKI ponúka PW8001 jedinečné a komplexné riešenie pre spoľahlivé meranie aplikácií od malých elektronických zariadení až po veľké energetické systémy.

Automatická korekcia fázového posunu a analýza výkonového spektra

Analyzátor výkonu PW8001 a prúdové senzory sú vyvinuté a vyrábané spoločnosťou HIOKI, čo umožňuje pokročilú funkciu automatickej korekcie fázového posunu. Táto funkcia zabezpečuje presné meranie fázového uhla medzi napätím a prúdom aj pri vysokých frekvenciách a nízkych výkonových faktoroch.

PW8001 ponúka jedinečnú funkciu analýzy výkonového spektra. Kým tradičná funkcia FFT určuje harmonické na základe základnej frekvencie, čím obmedzuje frekvenčný rozsah, táto nová funkcia pokrýva celé frekvenčné spektrum analyzátora. Funkcia analýzy výkonového spektra poskytuje rýchly prehľad o vysokofrekvenčnom výkone, čím poskytuje vývojárom cenné údaje pre ďalšie zlepšovanie účinnosti systému.

Pokročilé funkcie a rozširovateľnosť

Ďalšie pokročilé funkcie, ako je širokopásmová analýza harmonických a analýza motorov, zabezpečujú presné a spoľahlivé výsledky analýzy výkonu pre širokú škálu aplikácií v odvetví výkonovej elektroniky, ako je vývoj vysoko účinných meničov výkonu, elektrických hnacích ústrojenstiev a elektromotorov.

Rýchlosť aktualizácie 1 ms umožňuje vysokorýchlostné obnovovanie údajov, čo umožňuje presnú detekciu a analýzu rýchlych výkyvov výkonu, ako sú napríklad výkyvy, ktoré sa vyskytujú počas nabíjania alebo vybíjania batérií v elektrických vozidlách. Táto funkcia zabezpečuje bezprecedentné aktualizácie bez kompromisov v presnosti merania.

Funkcia optického prepojenia umožňuje pripojenie dvoch analyzátorov výkonu PW8001, čím sa maximálny počet meracích kanálov zvýši na 16. Umožňuje synchronizované merania výkonu a výpočet účinnosti z viacerých vstupov, optimalizáciu nastavenia merania a elimináciu časových rozdielov pri zbere údajov, pretože vzorkovanie všetkých vstupov je synchronizované.
