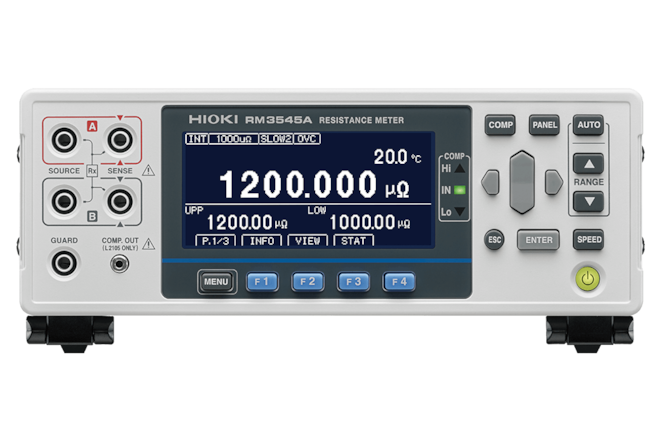

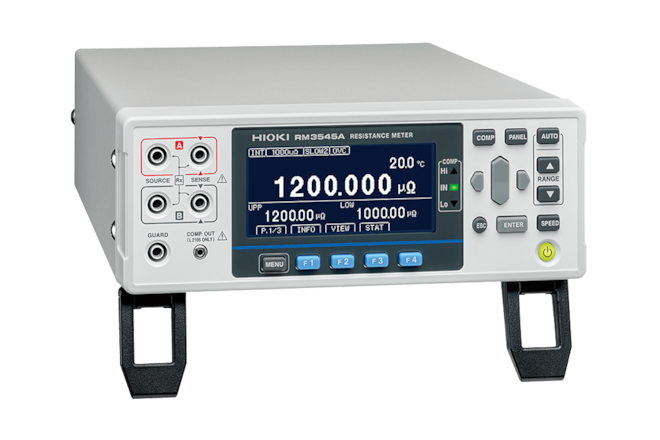

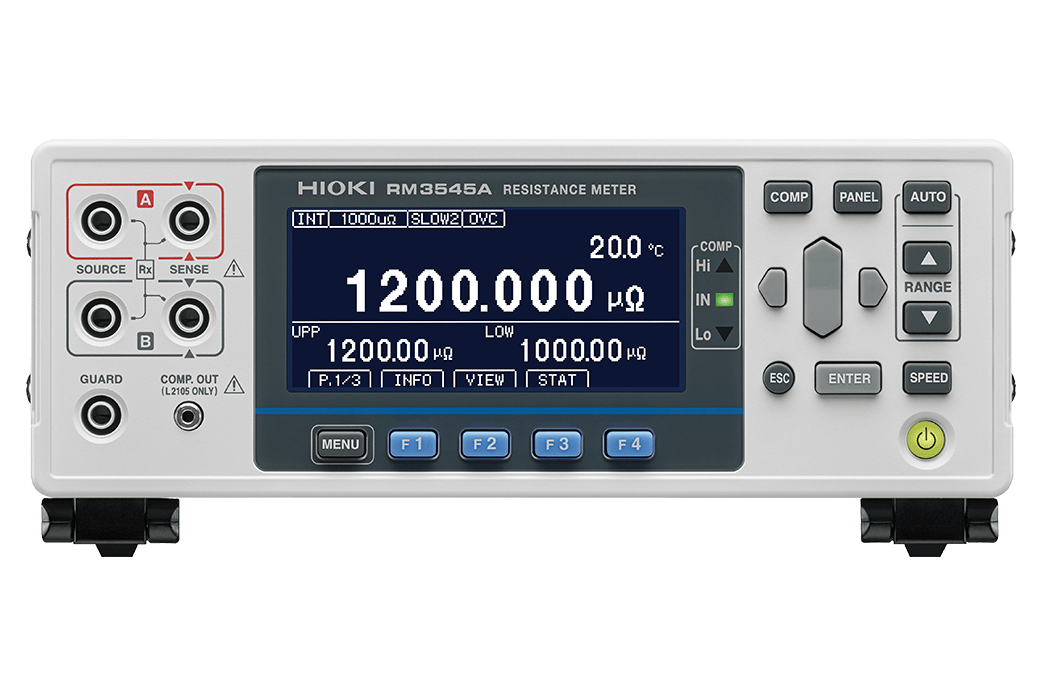

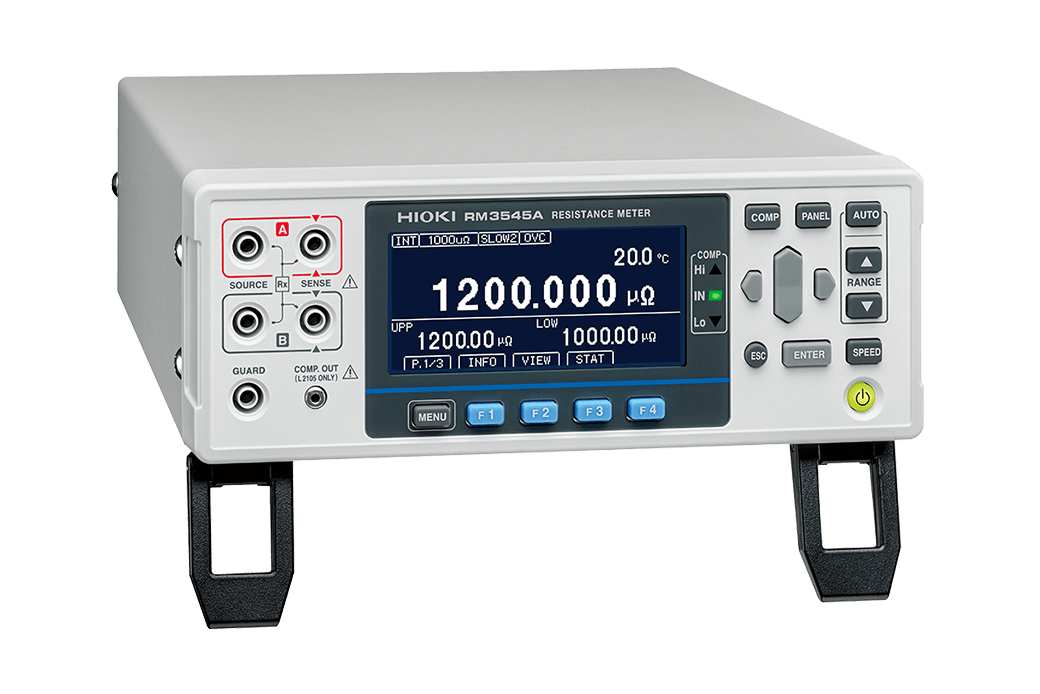

RM3545A-1 Resistance Meter

Podrobný prehľad produktu

Meradlo odporu RM3545A-1 umožňuje vysoko presné merania jednosmerného odporu komponentov a zostáv, v ktorých aj veľmi malé odchýlky odporu môžu ovplyvniť výkon alebo bezpečnosť. Ponúka 13 rozsahov odporu od 1 mΩ do 1200 MΩ a maximálny testovací prúd 1 A, čím poskytuje stabilné a presné výsledky pre širokú škálu komponentov. S 6 1/2-miestnym displejom, rozlíšením 1 nΩ a základnou presnosťou ±0,045 % rdg ± 0,010 % plného rozsahu poskytuje RM3545A-1 okamžité, vysoko presné merania bez zahrievania alebo manuálneho nastavenia nuly. Doba merania kratšia ako 2,3 ms podporuje testovanie s vysokou priepustnosťou a krátke cykly, čo je obzvlášť výhodné, ak je prístroj integrovaný do automatizovaných testovacích systémov alebo výrobných liniek.

Prístroj je vhodný pre výrobné a kontrolné prostredia, ako aj pre použitie v laboratóriách. Používa sa na overovanie odporu zbernice a zvarových spojov v batériových moduloch, meranie odporu vinutia v motoroch a transformátoroch, kontrolu kvality pripojenia nabíjacích systémov elektrických vozidiel, hodnotenie odporu vzorov na doskách s plošnými spojmi a meranie odporu jednosmerného prúdu vysokoprúdových komponentov, ako sú poistky alebo bočníkové odpory. Funkcia kontroly kontaktu overuje správny kontakt sondy, čím sa znižujú chyby spôsobené zlým pripojením.

Pokročilé presné funkcie

Aby sa zabezpečili konzistentné výsledky merania za meniacich sa teplotných podmienok, RM3545A-1 obsahuje funkciu teplotnej kompenzácie (TC), ktorá automaticky porovnáva namerané hodnoty so špecifikovanou referenčnou teplotou. Táto funkcia koriguje vplyv materiálových vlastností, ako je teplotný koeficient medených vodičov, ktorý je približne 0,4 % na °C a spôsobuje, že hodnoty odporu sa menia s teplotou. Teplotu je možné merať pomocou priloženého senzora Z2001 alebo kompatibilného externého teplomera s analógovým výstupom. Táto korekcia zabezpečuje konzistentné hodnotiace kritériá medzi výrobou a konečnou kontrolou a umožňuje presnú kontrolu kvality, napríklad pri meraní odporu vinutia.

Keď dochádza k teplotným rozdielom na spojeniach medzi rôznymi kovmi, ako sú meracie vodiče, sondy a testované zariadenie (DUT), vznikajú termoelektrické napätia. Tieto napätia môžu skresľovať hodnoty nízkeho odporu. Keďže teplotné rozdiely nemožno úplne eliminovať, funkcia kompenzácie offsetového napätia (OVC) zlepšuje stabilitu aplikovaním prúdu v oboch smeroch a zrážaním výsledkov.

Integrácia systému a komunikačné rozhrania

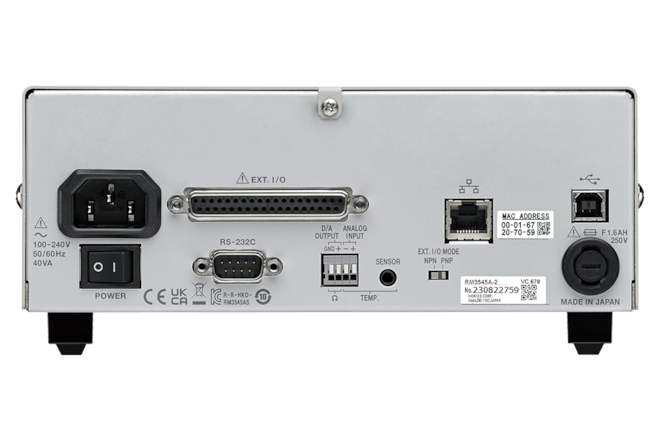

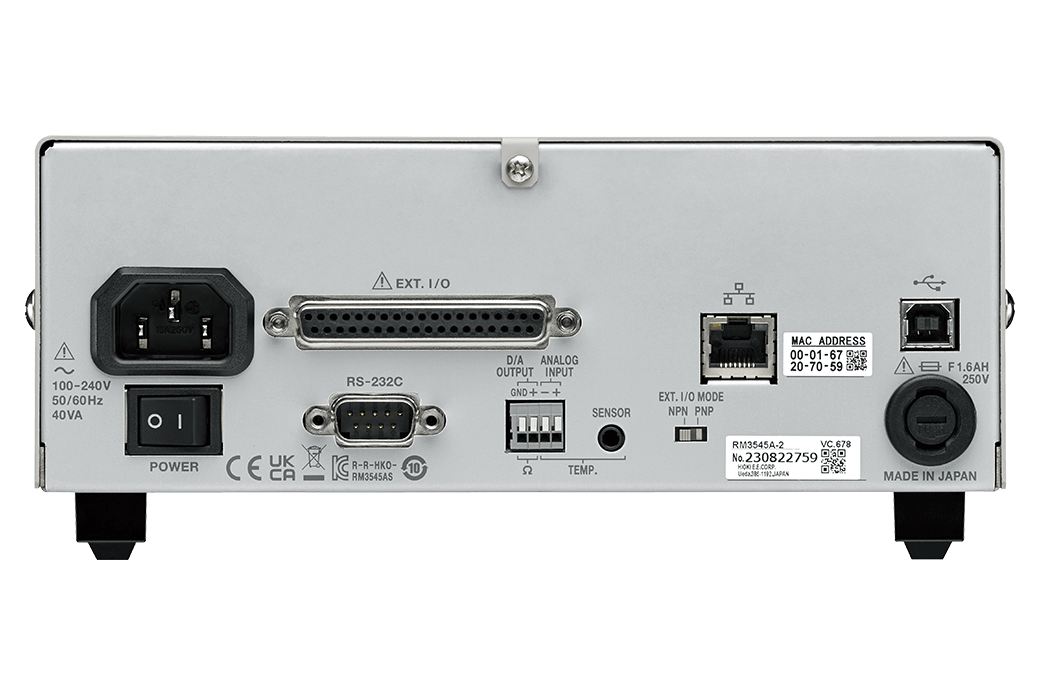

RM3545A-1 ponúka kompletnú sadu rozhraní pre integráciu do automatizovaných testovacích systémov a výrobných prostredí. Štandardná konektivita zahŕňa LAN, USB a RS232C pre priamu komunikáciu s PC a radičmi, zatiaľ čo port EXT I/O umožňuje externé spúšťanie a kontrolu úspešnosti/neúspešnosti. Výstup D/A (0 V až 1,5 V DC) poskytuje analógový výstup napätia na účely monitorovania alebo kontroly. Funkcia monitorovania príkazov zobrazuje komunikačné príkazy a odpovede v dolnej časti displeja prístroja, čo zjednodušuje ladenie počas integrácie systému a skracuje čas nastavenia.

V kombinácii s multiplexerovým systémom SW1002 je možné RM3545A-1 rozšíriť až na 132 kanálov a umožňuje automatizované sériové merania na viacerých DUT alebo meracích bodoch po jedinom nastavení. Alternatívne ponúka RM3545A-2 integrovanú multiplexovú funkciu a môže byť vybavený až dvoma multiplexovými jednotkami Z3003, čo umožňuje meranie až 20 DUT v 4-vodičovom režime v rámci jedného prístroja.
