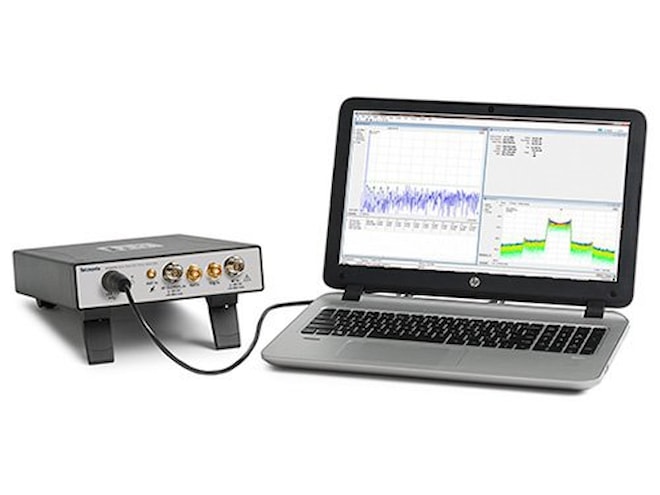

RSA603 & RSA607 Real Time Spectrum Analyzers
- spektrálny analyzátor USB
- 9 kHz až 3 GHz alebo 9 kHz až 7,5 GHz
- šírka pásma 40 MHz v reálnom čase
- základná verzia softvéru SignalVu v balení
- záruka: 3 roky
Parametre a špecifikácia
| frekvenčný rozsah | |
| RSA 603A | 9 kHz až 3 GHz |
| RSA 607A | 9 kHz až 7,5 GHz |
| presnosť odčítania frekvenčných značiek |
±(RE × MF + 0,001 × Span) Hz RE: Chyba referenčnej frekvencie MF: Frekvencia markera [Hz] |
| presnosť referenčnej frekvencie | |
| počiatočná presnosť pri Cal (30 min. zahrievanie) | ±1 x 10-6 |
| prvý rok starnutia, typické | ±1 x 10-6 (1 rok) |
| kumulatívna chyba (počiatočná presnosť + teplota + starnutie), typická | 3 x 10-6 (1 rok) |
| teplotný posun | ±0,9 x 10-6 (-10 až 60 °C) |
| externý referenčný vstup | konektor BNC, menovitý 50 Ω |
| externá referenčná vstupná frekvencia |
každý 1 MHz od 1 do 20 MHz plus nasledujúce: 1,2288 MHz, 2,048 MHz, 2,4576 MHz, 4,8 MHz, 4,9152 MHz, 9,8304 MHz, 13 MHz a 19,6608 MHz. úroveň rušivého signálu na vstupe musí byť nižšia ako -80 dBc v rámci posunu 100 kHz, aby sa zabránilo rušivému signálu na obrazovke. |
| rozsah externého referenčného vstupu | ± 5 ppm |
| úroveň externého referenčného vstupu | -10 až +10 dBm |
| GNSS | |
| presnosť pri uzamknutí na GNSS1 | ±0,025 ppm2 |
| Presnosť trénovaného GNSS, keď je anténa GNSS odpojená3, 4 |
±0,025 ppm5 ±0,08 ppm6 |
| RF vstup | |
| vstupná impedancia RF | 50 Ω |
| RF VSWR (RF Attn = 20 dB), typické |
< 1,2 (10 MHz až 3 GHz) < 1,5 (> 3 GHz až 7,5 GHz) |
| RF VSWR zapnutý predzosilňovač, typické |
< 1,5 (10 MHz až 6 GHz, RF ATT = 10 dB, zapnutý predzosilňovač) < 1,7 (> 6 GHz až 7,5 GHz, RF ATT=10 dB, zapnutý predzosilňovač) |
| maximálna vstupná úroveň RF | |
| maximálne jednosmerné napätie | ±40 V (RF vstup) |
| maximálny bezpečný vstupný výkon |
+33 dBm (RF vstup, 10 MHz až 7,5 GHz, RF Attn ≥ 20 dB) +13 dBm (RF vstup, 9 kHz až 10 MHz) +20 dBm (RF vstup, RF Attn < 20 dB) |
| maximálny bezpečný vstupný výkon (zapnutý predzosilňovač) |
+33 dBm (RF vstup, 10 MHz až 7,5 GHz, RF Attn ≥ 20 dB) +13 dBm (RF vstup, 9 kHz až 10 MHz) |
| maximálny merateľný vstupný výkon |
+30 dBm (RF vstup, ≥ 10 MHz až Fmax, RF ATT Auto) +20 dBm (RF vstup, <10 MHz, RF ATT Auto) |
| vstupný RF atenuátor | 0 dB až 51 dB (krok 1 dB) |
| amplitúda a plochosť RF | |
| rozsah nastavenia referenčnej úrovne | -170 dBm až +40 dBm, krok 0,1 dB, (štandardný RF vstup) |
1Testované pomocousystému GPS.
2Pri používaní sostabilitou ±0,025 ppm by mala byť jednotka po prvom vybalení nepretržite zapnutá 2 až 5 dní.
3Testované pomocousystému GPS.
4Počas 24hodín nepretržitej prevádzky v rámci teplotných limitov (pozri poznámky pod čiarou č. 5 a 6) po zaškolení GNSS. Pozrite si špecifikáciu kumulatívnych chýb, ak prevádzka v režime trénovaného GNSS trvá dlhšie ako 24 hodín od posledného tréningu.
5Prizmene teploty okolia omenej ako3 °C po tréningu.
6Prezmenu teploty okolia omenej ako10 °C po tréningu.
