SA2634-KIT Slurry Analytical System

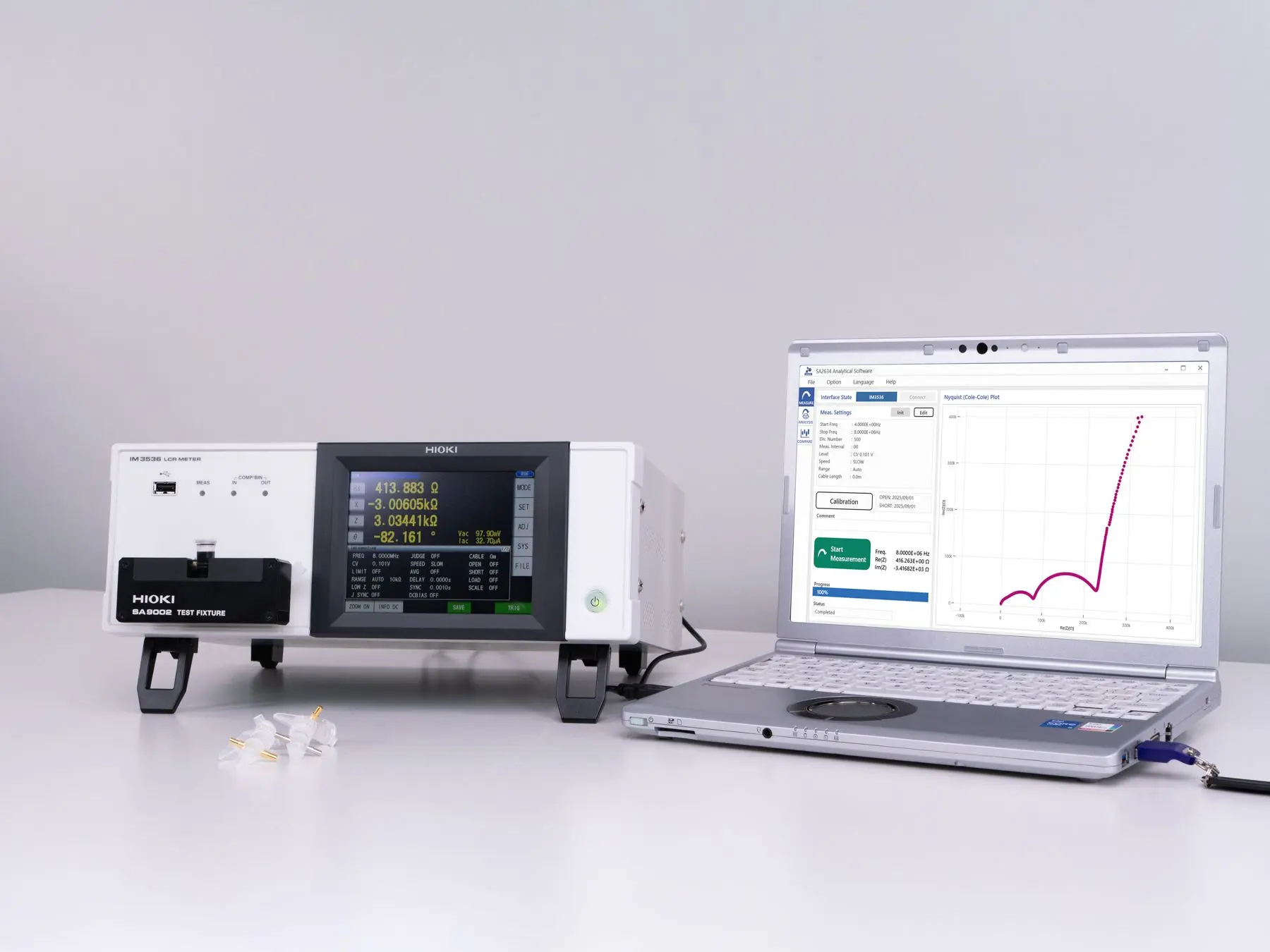

Systém analýzy suspenzie SA2634-KIT je softvérové riešenie, ktoré kvantifikuje elektrické vlastnosti zmesí suspenzie pre lítium-iónové batérie (LiB) pomocou impedancovej analýzy. Súprava obsahuje analytický softvér SA2634, meradlo LCR IM3536, testovacie zariadenie SA9002 a po jednom balení jednorazových nádob SA9001 (pre zmesi na báze NMP) a jednorazových nádob SA9001-01 (pre vodné zmesi). Kombináciou týchto komponentov systém umožňuje štandardizované a opakované hodnotenie vodivosti a disperzie suspenzie v širokom frekvenčnom rozsahu od 4 Hz do 8 MHz.

Princíp merania a analýzy

IM3536 vykonáva merania impedancie spektra pomocou elektrochemickej impedancie spektroskopie (EIS). Softvér SA2634 modeluje tieto údaje pomocou ekvivalentného obvodu a extrahuje tri vlastné parametre:

DCR — celkový odpor vodivej dráhy,
R-ratio — relatívny príspevok vodivých prísad v tejto vodivej dráhe,
Uniformity — rovnomernosť distribúcie vodivej siete.

Spoločne tieto metriky poskytujú kvantitatívny pohľad na to, ako dobre sú vodivé prísady rozptýlené a prepojené v kaši. Pomáhajú určiť optimálny pomer aktívneho materiálu k vodivej prísade, posúdiť homogénnosť disperzie a korelovať elektrické správanie s výkonom elektródy.

Proces merania a praktické použitie

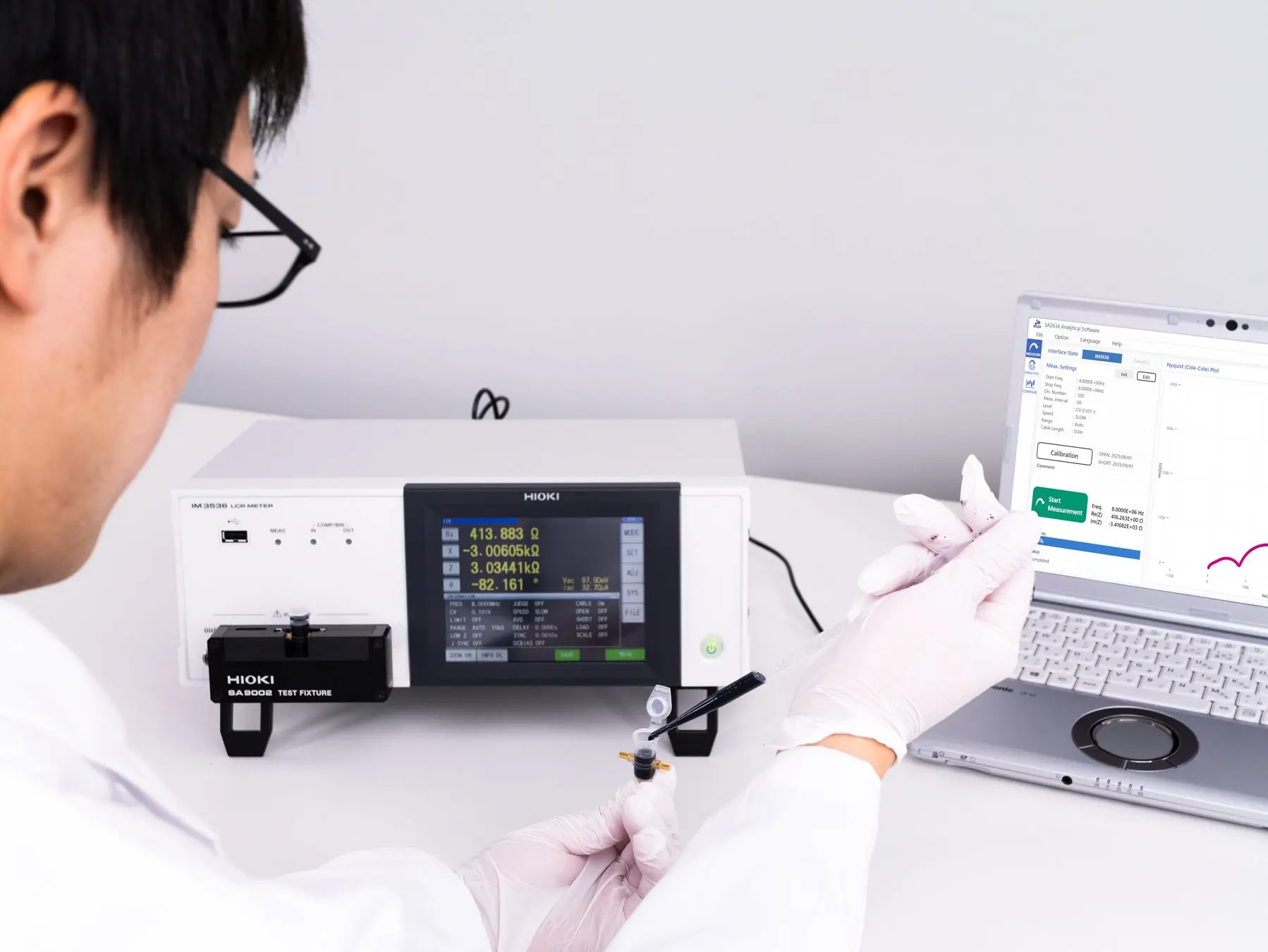

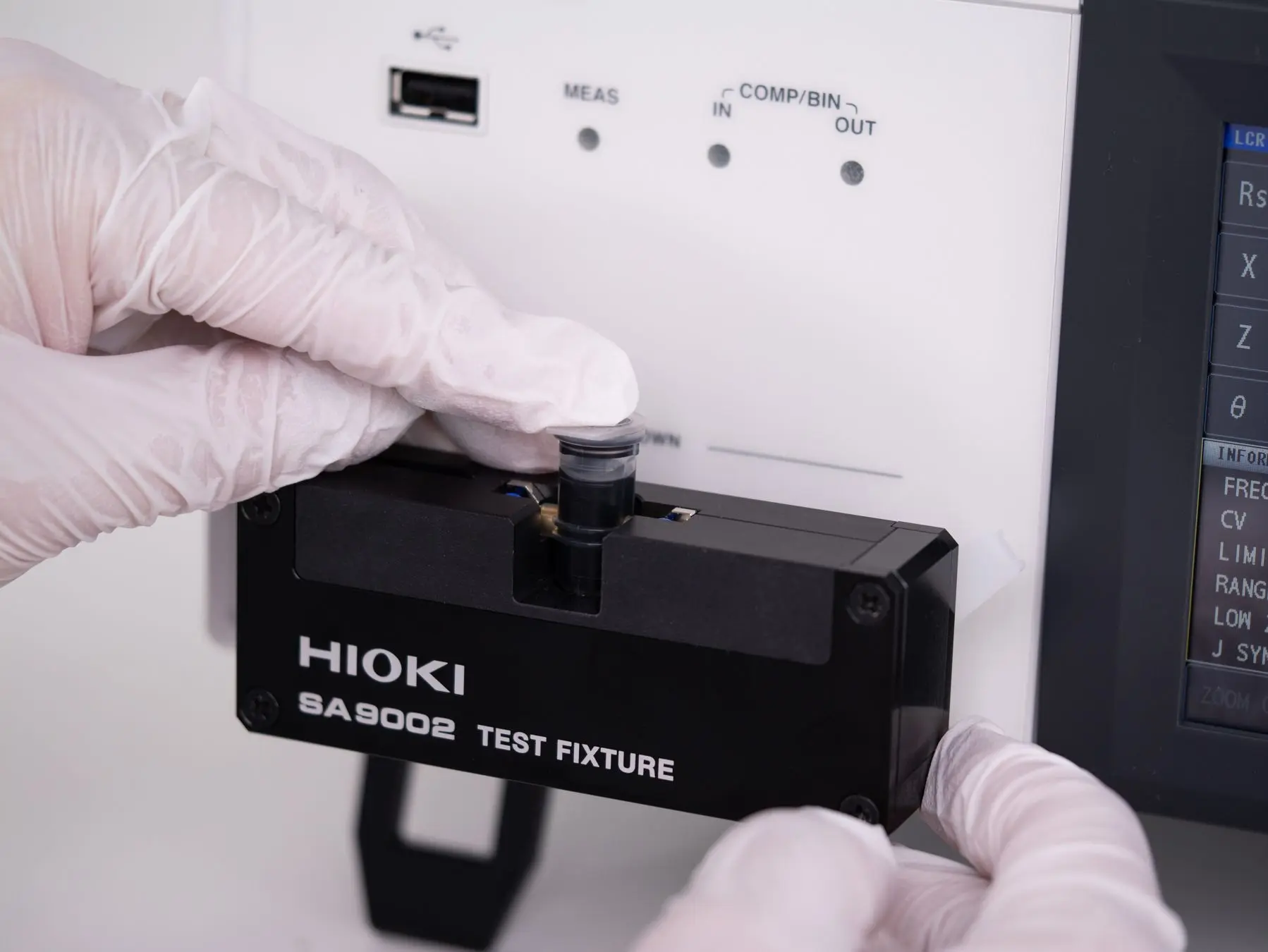

Pri každom meraní sa do jednorazovej nádoby naleje približne 1 ml suspenzie. Nádoba SA9001 sa používa pre zmesi na báze N-metyl-2-pyrrolidónu (NMP), zatiaľ čo nádoba SA9001-01 je určená pre vodné (na báze vody) zmesi. Naplnená nádoba sa umiestni do testovacieho zariadenia SA9002, ktoré bolo špeciálne vyvinuté pre tento merací systém a zabezpečuje stabilné elektrické pripojenie k meradlu IM3536 LCR. Po zaistení systém vykoná impedanciu v užívateľsky definovanom frekvenčnom rozsahu od 4 Hz do 8 MHz. Každé meranie trvá približne jednu minútu, čím sa minimalizujú zmeny stavu suspenzie počas testovania.

Kombináciou automatického prispôsobenia ekvivalentného obvodu a hromadného spracovania až 1 000 dátových súborov softvér SA2634 výrazne zjednodušuje spracovanie dát a porovnávanie vzoriek. Tým sa postupne vytvárajú sledovateľné referenčné hodnoty pre dlhodobú kontrolu procesu a kontrolu kvality, čo umožňuje konzistentné hodnotenie vo vývoji aj vo výrobe. Systém SA2634 vytvára štandardizovaný kvantitatívny rámec pre včasnú formuláciu, optimalizáciu procesu a kontrolu kvality, čím pomáha udržiavať konzistentnú vodivosť elektród a reprodukovateľnosť od laboratória až po hromadnú výrobu.
