SP7001 Non-Contact CAN

Podrobný prehľad produktu

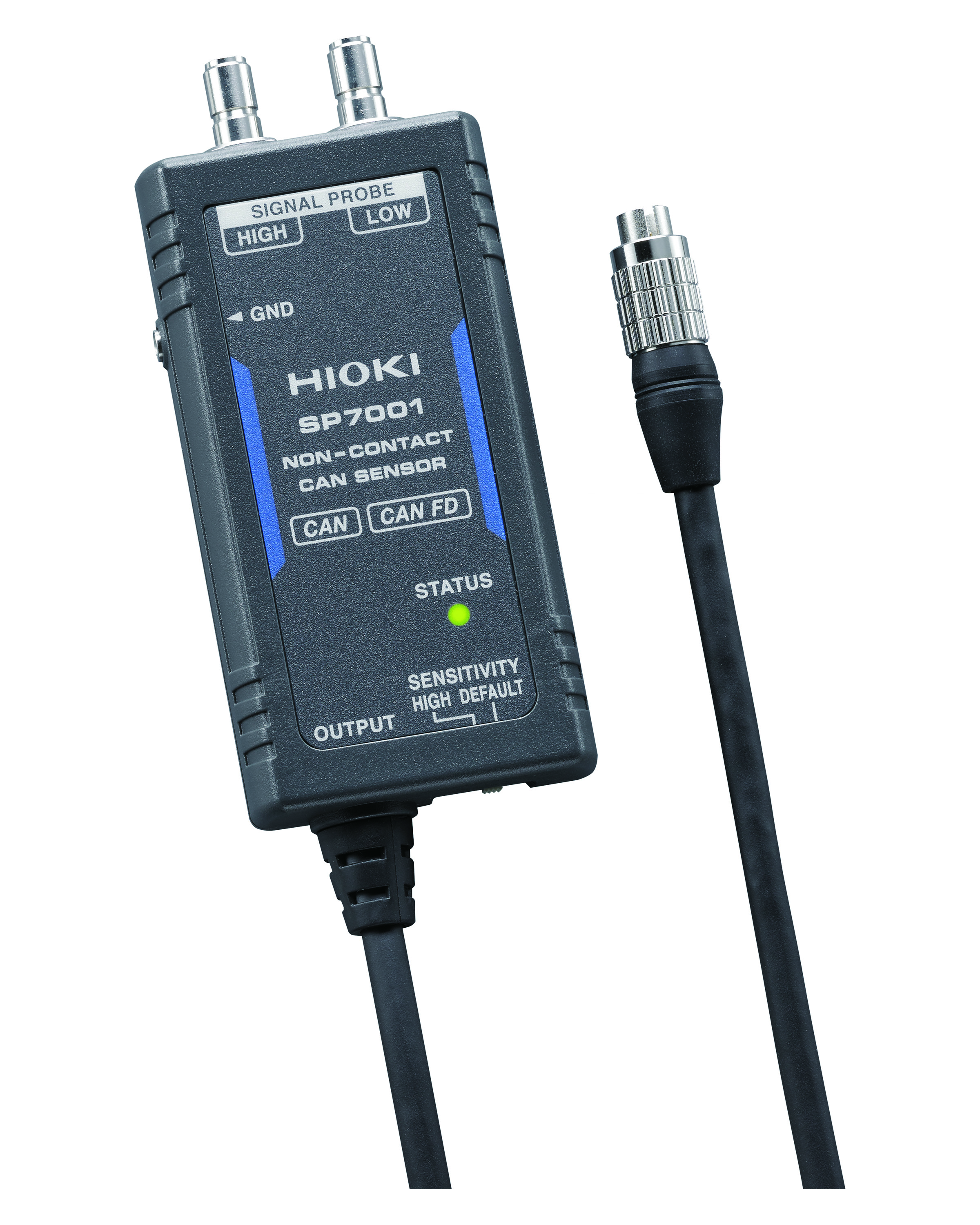

Senzor HIOKI SP7001 CAN FD je snímacia jednotka určená na neinvazívne meranie signálov CAN a CAN FD. Pomocou kapacitného spojenia senzor SP7001 detekuje diferenciálne signály CAN cez izoláciu vedení CAN-H a CAN-L, čím zabezpečuje presné získavanie signálov bez nutnosti úpravy kabeláže vozidla.

Na vykonanie merania je potrebné použiť senzor spolu s rozhraním CAN SP7100 (napájané jednosmerným prúdom) alebo SP7150 (napájané cez USB) a buď skrutkovacou sondou SP9200, alebo svorkovou sondou SP9250. Sondy sa pripájajú k izolovaným linkám CAN, zatiaľ čo rozhranie rekonštruuje detegovaný signál a vysiela ho cez 9-pinový konektor Dsub kompatibilný s Vector, čo umožňuje priame pripojenie k systémom Vector Informatik alebo k analyzátoru výkonu HIOKI PW4001.

SP7001 sa bežne používa na rozšírenie existujúcej sady SP7001-90 na monitorovanie druhej zbernice CAN alebo používateľmi, ktorí si želajú vytvoriť vlastné konfigurácie prispôsobené konkrétnym testovacím prostrediam. Pri pripojení k rozhraniu SP7100 môžu dva senzory SP7001 pracovať súčasne a monitorovať dve nezávislé zbernice CAN.

SP7001 podporuje komunikačné rýchlosti od 125 kbit/s do 3 Mbit/s (CAN / CAN FD) a zachováva presné načasovanie a integritu vlny aj pri vysokorýchlostných signáloch. Jeho bezkontaktná metóda snímania umožňuje presnú detekciu signálu bez ovplyvnenia zaťaženia zbernice alebo načasovania komunikácie, čím zabezpečuje spoľahlivé merania CAN a CAN FD v reálnych prevádzkových podmienkach.

SP7001 je navrhnutý pre prevádzku v rozmedzí teplôt od -40 °C do +85 °C a je vhodný pre vývoj automobilov, validáciu pohonov EV a HV a analýzu komunikácie ECU. V kombinácii s kompatibilnými rozhraniami a sondami poskytuje bezpečné, flexibilné a škálovateľné riešenie pre neinvazívne monitorovanie signálov CAN / CAN FD počas celého procesu vývoja automobilov.
