SP7100 CAN Interface

• napájanie 10 až 30 V DC
• balenie obsahuje káble L9500 a GND

Podrobný prehľad produktu

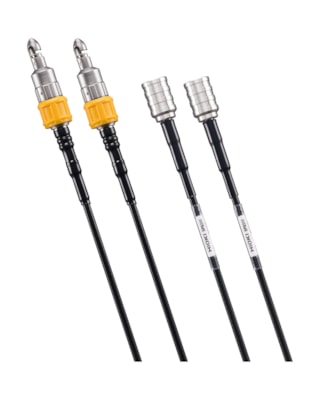

Rozhranie HIOKI SP7100 CAN sa používa spolu s bezkontaktným senzorom SP7001 CAN FD a súpravami skrutkových sond SP9200 alebo svorkových sond SP9250 na rekonštrukciu a výstup signálov CAN alebo CAN FD detegovaných cez izoláciu kábla. Poskytuje dva nezávislé vstupné kanály, ktoré umožňujú simultánne monitorovanie až dvoch zberníc CAN.

 Každý kanál prijíma diferenciálny signál zachytený senzorom SP7001 a reprodukuje čistý signál CAN s presným protokolom pre priame pripojenie k rozhraniam Vector Informatik alebo k prístrojom HIOKI, ako je napríklad analyzátor výkonu PW4001. S podporou komunikačných rýchlostí od 125 kbit/s do 3 Mbit/s s typickým oneskorením 130 ns zabezpečuje SP7100 presné načasovanie a vernosť priebehu signálu aj vo vysokorýchlostných aplikáciách CAN FD.

SP7100 je napájaný vstupom 10 až 30 V DC a je vhodný pre použitie vo vozidle aj na stole. Jeho 9-pinový výstupný konektor D-sub je kompatibilný s pinovým priradením Vector a môže byť pripojený priamo k nástrojom na analýzu CAN alebo k PW4001 bez ďalších adaptérov.

SP7100 je tiež súčasťou sady senzorov SP7001-90 CAN a môže sa kombinovať so senzormi SP7001 a sondami SP9200 alebo SP9250 na vytvorenie vlastných konfigurácií merania. Na interpretáciu alebo dekódovanie údajov CAN je potrebný súbor DBC (Database Container) obsahujúci identifikátory a parametre škálovania cieľových signálov.
