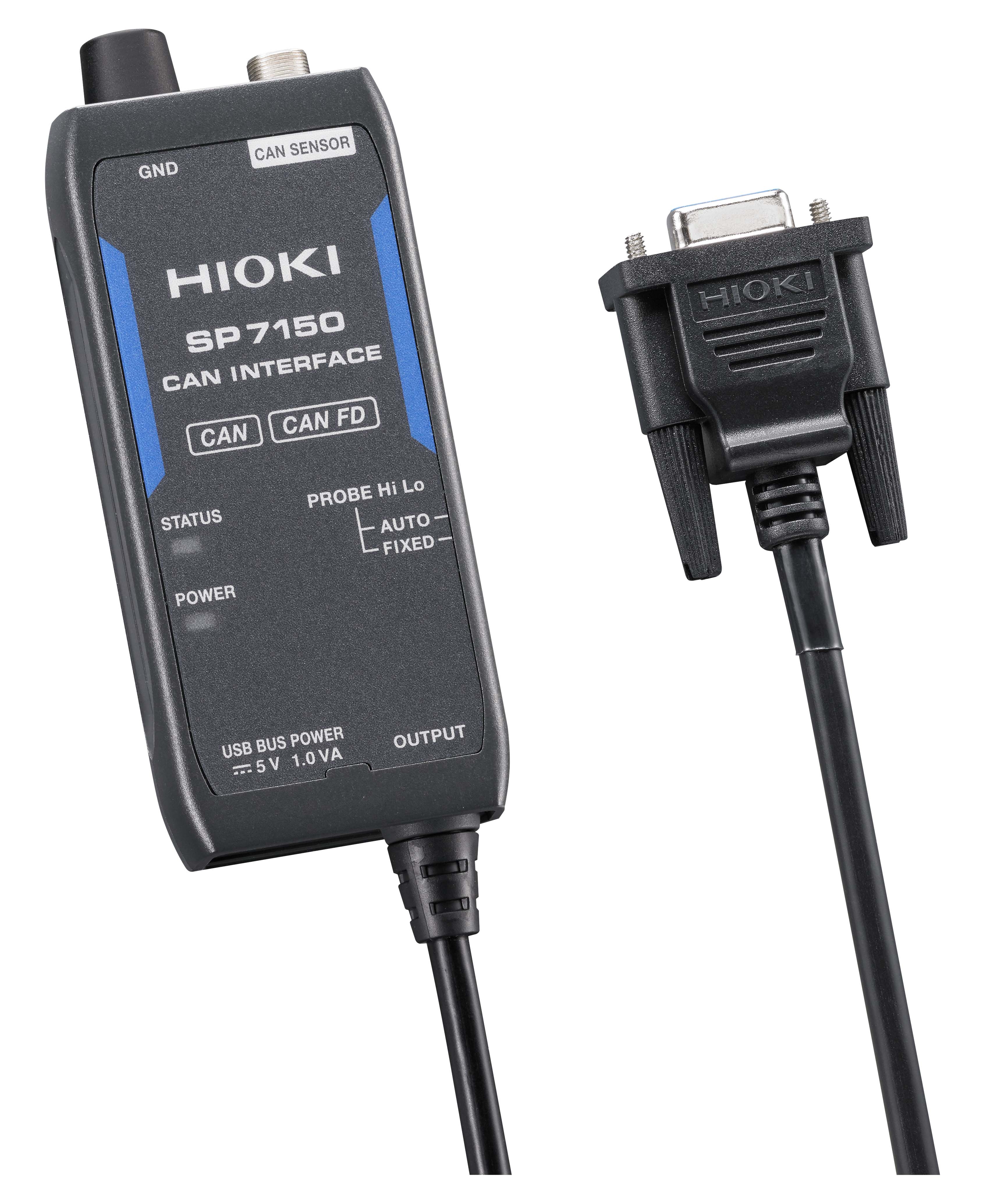

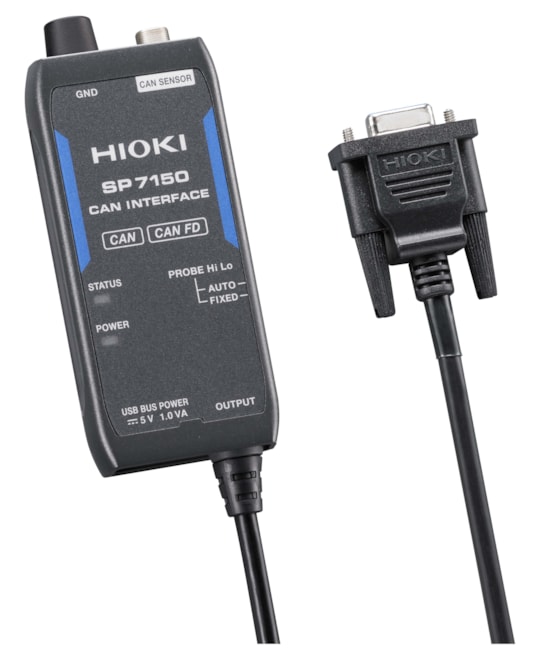

SP7150 CAN Interface

• napájanie USB
• balenie obsahuje káble L9510 a GND

Podrobný prehľad produktu

Rozhranie HIOKI SP7150 CAN je určené na použitie s bezkontaktným senzorom SP7001 CAN FD a súpravami skrutkových sond SP9200 alebo svorkových sond SP9250 na rekonštrukciu a výstup signálov CAN alebo CAN FD detegovaných cez izoláciu kábla. Umožňuje analýzu jednej zbernice CAN a je napájané cez rozhranie USB typu C z externého zdroja USB, takže nie je potrebný žiadny špeciálny zdroj jednosmerného napájania.

SP7150 prijíma diferenciálny signál zachytený senzorom SP7001 a reprodukuje čistý signál CAN s presným protokolom, ktorý je možné pripojiť priamo k rozhraniam Vector Informatik alebo k prístrojom HIOKI, ako je napríklad analyzátor výkonu PW4001. Podporuje komunikačné rýchlosti od 125 kbit/s do 3 Mbit/s, čím zabezpečuje spoľahlivú rekonštrukciu signálu aj vo vysokorýchlostných aplikáciách CAN FD. Rozhranie je tiež vybavené automatickou detekciou polarity, ktorá automaticky identifikuje správnu orientáciu signálu, čím zabraňuje obráteným pripojeniam a zjednodušuje nastavenie.

Kompaktný a ľahký SP7150 je ideálny pre mobilné alebo stolové použitie, kde sa uprednostňuje rýchla inštalácia a napájanie cez USB. 9-pinový výstupný konektor D-sub je kompatibilný s pinovým priradením Vector, čo umožňuje priame pripojenie k nástrojom na analýzu CAN alebo k PW4001 bez dodatočných adaptérov.

SP7150 je tiež súčasťou sady senzorov SP7001-95 CAN a môže sa kombinovať so senzormi SP7001 a sondami SP9200 alebo SP9250 na vytvorenie vlastných konfigurácií merania. Na interpretáciu alebo dekódovanie údajov CAN je potrebný súbor DBC (Database Container) obsahujúci identifikátory a parametre škálovania cieľových signálov.
