SP9200 Signal Probe

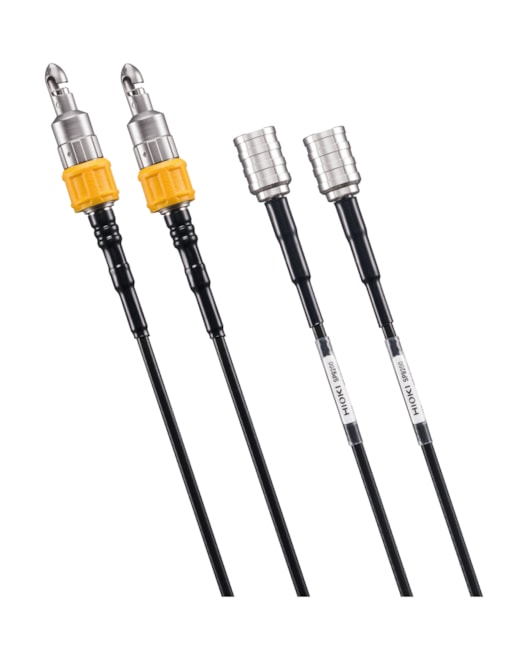

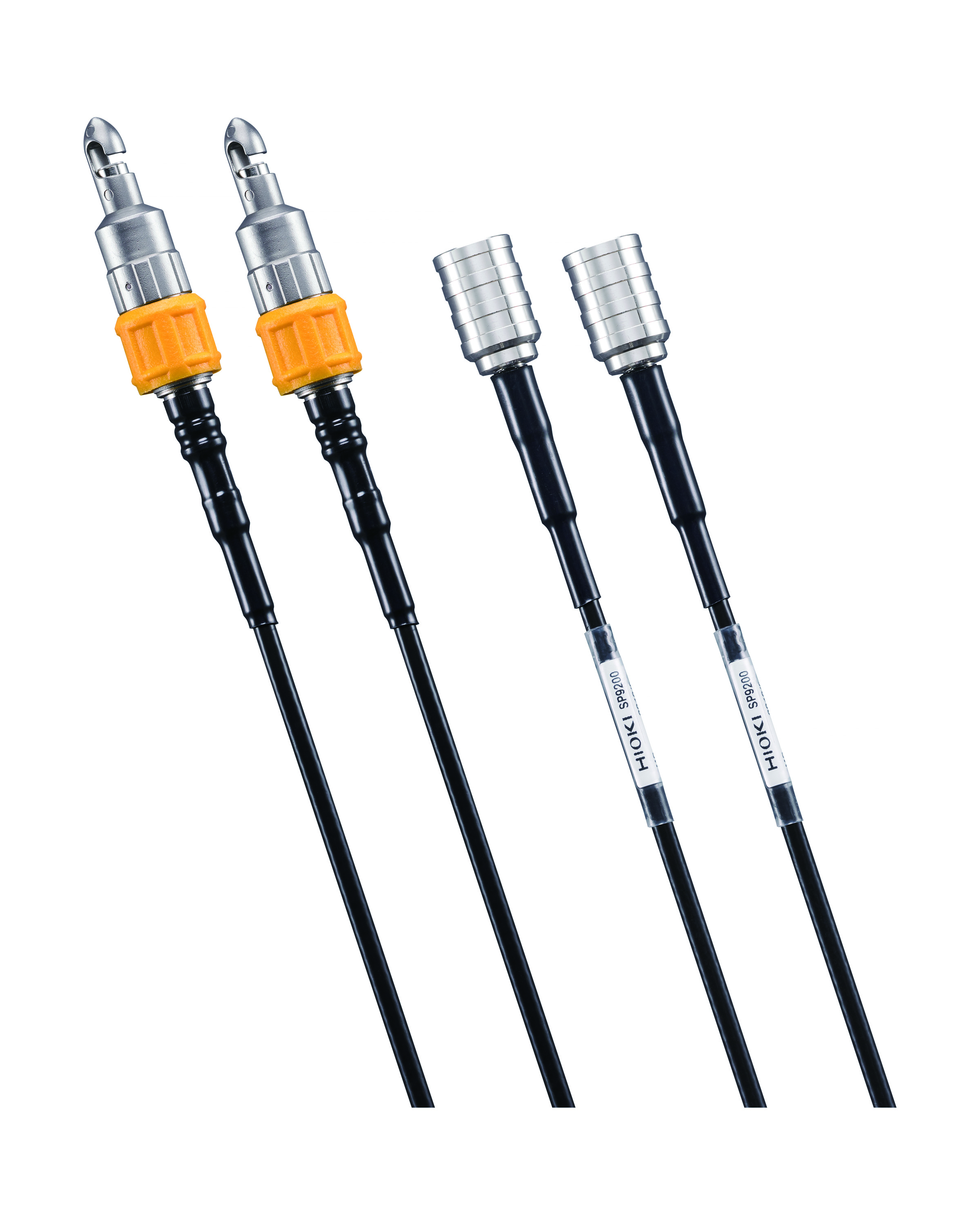

Táto sonda umožňuje získavať signály zo zbernice CAN bez odstránenia izolácie vodičov, čo zjednodušuje a urýchľuje proces testovania a diagnostiky. Sonda SP9200 sa dodáva v súprave dvoch kusov a je určená na pripojenie k bezkontaktnému snímaču CAN pomocou skrutkového mechanizmu, ktorý zabezpečuje pevné a spoľahlivé spojenie.

Podrobný prehľad produktu

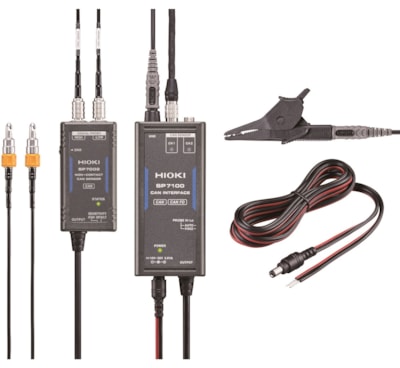

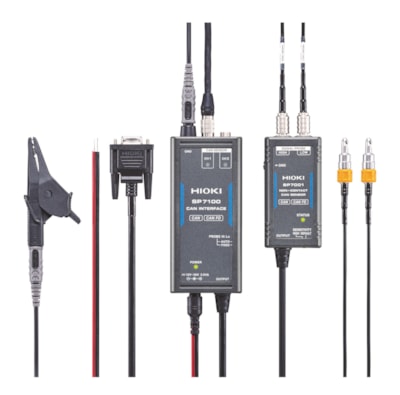

Sada skrutkových sond HIOKI SP9200 je určená na použitie so senzorom SP7001 CAN-FD a rozhraním SP7100 alebo SP7150 CAN, ktoré umožňujú bezkontaktnú detekciu signálov CAN alebo CAN FD cez izoláciu kábla. Pomocou kapacitného spojenia obe sondy spoločne detekujú diferenciálny signál cez izoláciu vedení CAN H a CAN L bez potreby priameho elektrického kontaktu alebo úpravy vodičov.

Skrutkovací upínací mechanizmus umožňuje pevné uchytenie sond k izolovaným vodičom CAN, čím sa zabezpečuje stabilné kapacitné pripojenie aj pri vibráciách alebo mechanickom namáhaní. Vďaka tejto konštrukcii je SP9200 ideálny pre dlhodobé merania alebo merania vo vozidle, kde je nevyhnutná odolnosť a stabilita signálu.

Každá sada obsahuje dve sondy, ktoré zodpovedajú jednej zbernici CAN (CAN H a CAN L). V kombinácii so senzorom SP7001 CAN-FD a kompatibilným rozhraním umožňuje SP9200 spoľahlivé, neinvazívne monitorovanie komunikácie CAN alebo CAN FD v reálnych prevádzkových podmienkach.

SP9200 je navrhnutý pre prevádzku v teplotnom rozsahu od -40 °C do +85 °C a poskytuje robustné a odolné voči vibráciám riešenie pre bezkontaktné získavanie signálov CAN a CAN FD v prostrediach vývoja a validácie automobilov.
