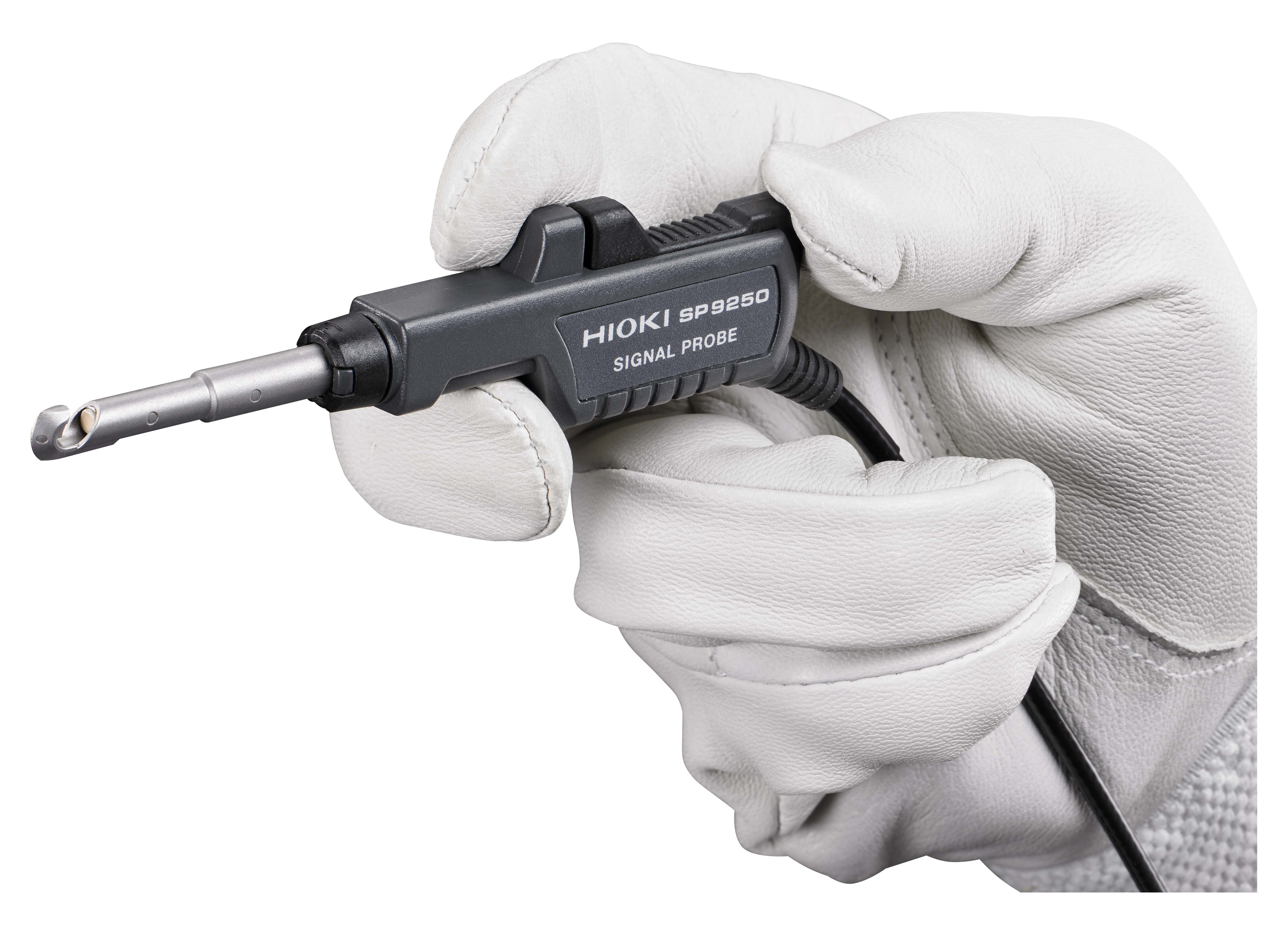

SP9250 Signal Probe

Sada klešťových sond HIOKI SP9250 je určená na použitie so senzorom SP7001 CAN-FD a rozhraním SP7100 alebo SP7150 CAN, ktoré umožňujú bezkontaktnú detekciu signálov CAN alebo CAN FD cez izoláciu kábla. Pomocou kapacitného pripojenia obe sondy detekujú diferenciálny signál cez izoláciu liniek CAN H a CAN L bez potreby priameho elektrického kontaktu alebo úpravy vodičov.

Konštrukcia typu klieští umožňuje rýchle a bezpečné pripojenie aj v stiesnených priestoroch, čo umožňuje rýchle nastavenie a spoľahlivú detekciu signálu bez potreby úpravy káblového zväzku. Vďaka tomu je SP9250 ideálny pre laboratórne merania, hodnotenie a riešenie problémov počas vývoja alebo testovania, kde je potrebné časté pripájanie a odpájanie.

Každá sada obsahuje dve sondy, ktoré zodpovedajú jednej zbernici CAN (CAN H a CAN L). V kombinácii so senzorom SP7001 CAN-FD a kompatibilným rozhraním poskytuje SP9250 presné a neinvazívne monitorovanie komunikácie CAN alebo CAN FD v reálnych prevádzkových podmienkach.

SP9250 je navrhnutý pre prevádzku v teplotnom rozsahu od -40 °C do +85 °C a ponúka robustné a ľahko použiteľné riešenie pre bezkontaktné získavanie signálov CAN a CAN FD v prostrediach vývoja, prototypovania a validácie automobilov.
