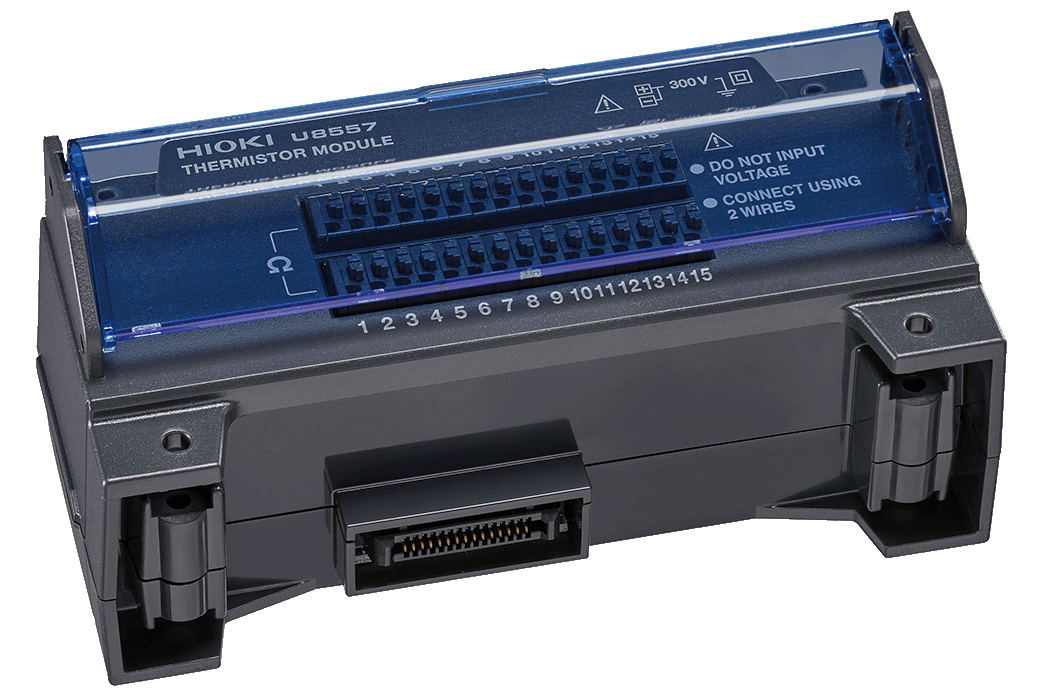

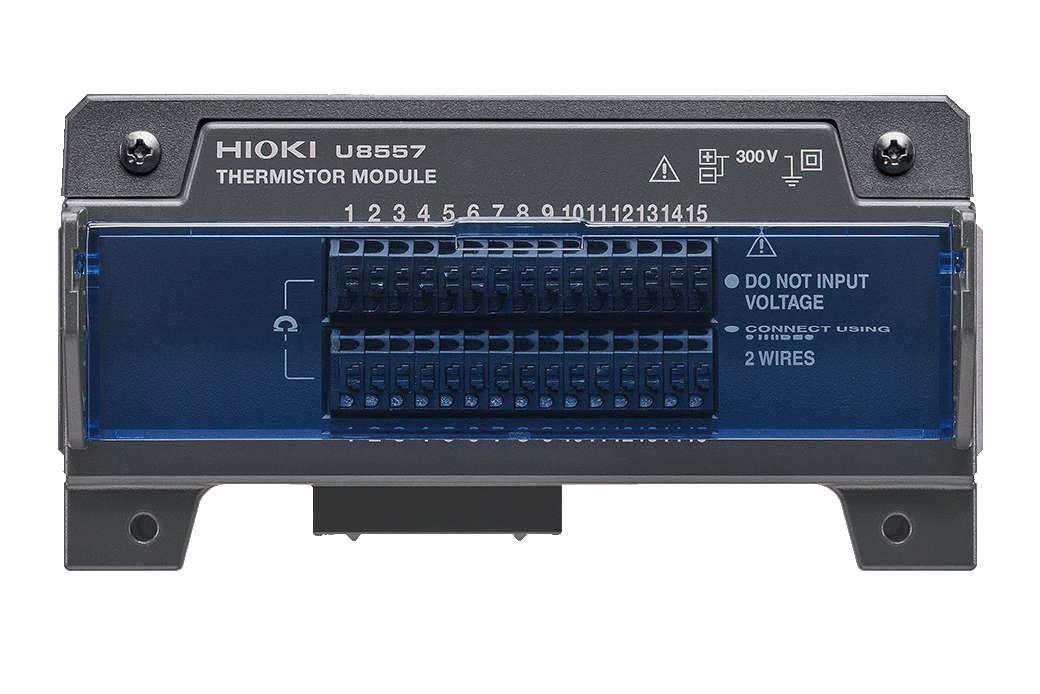

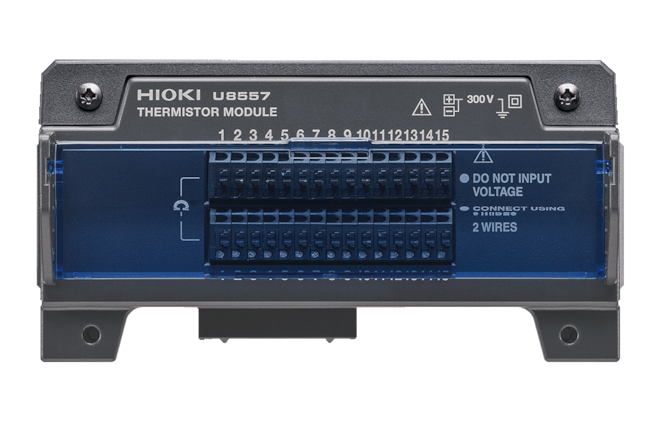

U8557 Thermistor Module

• priamy vstup 100 V, izolácia 300 V voči zemi aj medzi kanálmi, svorkovnica s pružinovými svorkami (spring-cage)
• prevádzková teplota a vlhkosť: −20 °C až 55 °C, 80 % relatívna vlhkosť vzduchu alebo menej (bez kondenzácie)
• skladovacia teplota a vlhkosť: −20 °C až 60 °C, 80 % relatívna vlhkosť vzduchu alebo menej (bez kondenzácie)

Podrobný prehľad produktu

Modul termistorov U8557 je 15-kanálový zásuvný modul pre dataloggery LR8450 a LR8450-01 určený na meranie teploty pomocou termistorov. Modul meria odpor termistora a v reálnom čase ho prevádza na teplotu, čo umožňuje priame monitorovanie teploty bez potreby externých výpočtov alebo následného spracovania dát.

Do jedného dataloggera LR8450 alebo LR8450-01 je možné nainštalovať až štyri moduly U8557, čo umožňuje meranie až 60 termistorových kanálov s intervalom aktualizácie 50 ms. Táto konfigurácia podporuje synchronizované merania v aplikáciách, ako je testovanie batérií alebo monitorovanie teplôt s vysokým počtom kanálov.

Široká kompatibilita termistorov s prevodom v reálnom čase

Modul podporuje termistory s odporom až 200 kΩ, čo umožňuje použitie širokej škály bežne používaných senzorov. Koeficienty termistorov je možné registrovať priamo v dataloggere, čo umožňuje výpočet a zobrazenie teploty v reálnom čase pomocou modelov, ako je B-hodnota alebo Steinhart-Hartov model (R-T tabuľka). Vďaka tomu môžu technici okamžite sledovať zmeny teploty počas testovania a včas identifikovať kritické teplotné javy.

Integrované meranie viacerých signálov v modulárnej architektúre

Ako súčasť modulárnej platformy LR8450 je možné modul U8557 kombinovať s ďalšími meracími modulmi na súčasný zber viacerých typov dát. Okrem termistorových modulov podporuje LR8450 aj meranie teploty pomocou termočlánkov alebo odporových teplomerov RTD, jednosmerného napätia, prúdu, tenzometrov a dát CAN/CAN FD, čo umožňuje synchronizované viacsignálové merania v jednom systéme. Teplotné údaje tak možno jednoducho korelovať s elektrickými alebo mechanickými veličinami, čo zjednodušuje analýzu. Modulárna architektúra navyše umožňuje rozširovanie systému pridávaním ďalších modulov na zvýšenie počtu kanálov alebo meraných veličín bez potreby rekalibrácie či úprav hlavnej jednotky, čím zabezpečuje flexibilitu pre budúce požiadavky na testovanie.

Typickými aplikáciami sú monitorovanie teploty batériových zostáv, testovanie tepelného úniku (thermal runaway) a dlhodobé skúšky elektromotorov, kde je potrebné súčasne merať viacero teplotných bodov a porovnávať ich s ďalšími signálmi.

Flexibilné meranie teploty pomocou rôznych typov senzorov

Platforma LR8450 podporuje viacero modulov na meranie teploty, čo používateľom umožňuje zvoliť vhodný typ senzora podľa požadovaného teplotného rozsahu, rýchlosti odozvy a konkrétnej aplikácie.

Meranie odporu

Okrem merania teploty je možné modul termistorov U8557 použiť aj na viackanálové meranie odporu. Používa dvojsvorkovú metódu a podporuje rozsah od 0 do 200 kΩ v troch meracích rozsahoch s rozlíšením 0,1 Ω.

Naopak, univerzálny modul U8551 je určený na meranie nízkych odporov pomocou štvorsvorkovej metódy. Ponúka štyri meracie rozsahy až do 200 Ω a rozlíšenie 0,5 mΩ. Podporuje aj ďalšie typy merania, ako je teplota pomocou RTD senzorov (napr. Pt100, Pt1000), napätie, vlhkosť a prúdové signály 4–20 mA.
