Z3003 Multiplexer Unit

Aplikácie

• automatizované snímanie viacerých meracích bodov, ako sú zbernice a zvarové spoje
• vysokopriepustné testovanie odporu súčiastok, ako sú termistory alebo konektory
• meranie vinutí trojfázových motorov a transformátorov
• kontrola relé

Podrobný prehľad produktu

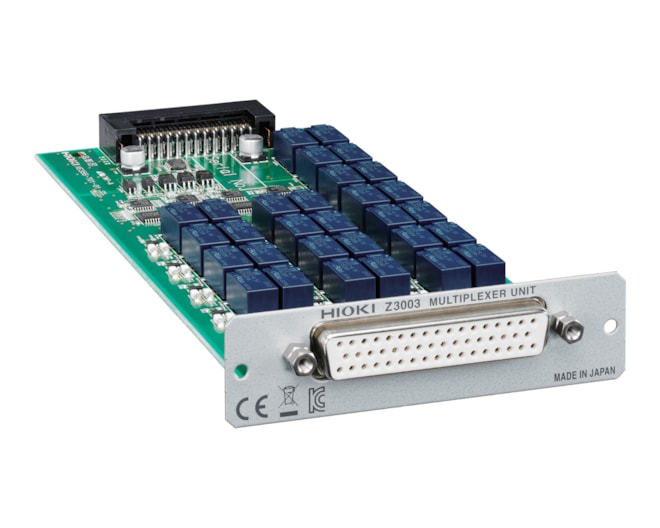

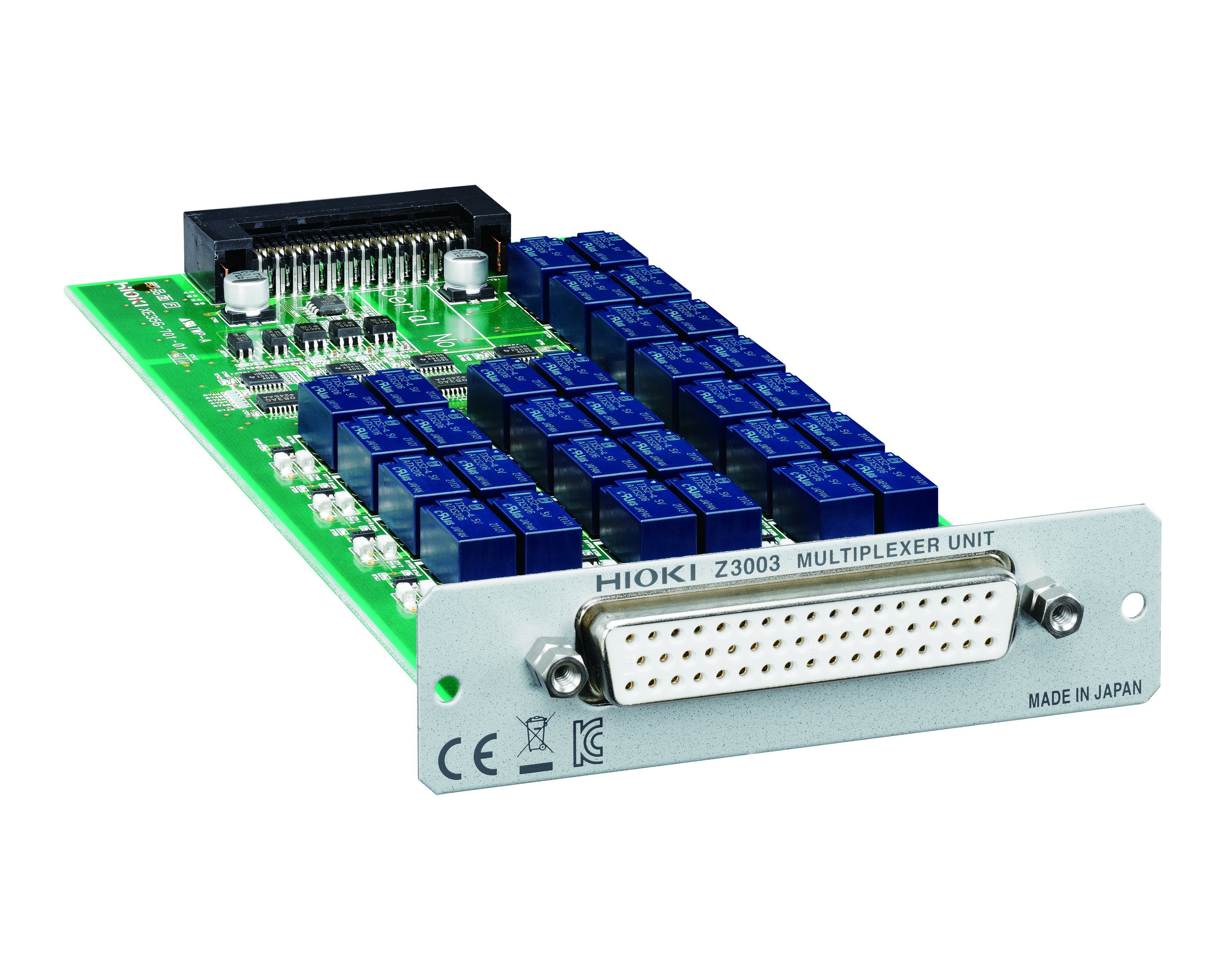

Multiplexná karta Z3003 je voliteľné rozšírenie pre odporový merač RM3545A-2, ktoré umožňuje automatizované viacbodové meranie odporu. Každá karta poskytuje 10 kanálov pre štvorvodičové meranie a 21 kanálov pre dvojvodičové meranie, pričom prepínanie je realizované pomocou mechanických relé prostredníctvom 50-pinového konektora D-sub.

Inštaláciou dvoch kariet do prístroja RM3545A-2 je možné systém rozšíriť až na 20 kanálov (4-vodičové meranie) alebo 42 kanálov (2-vodičové meranie), čo výrazne zvyšuje priepustnosť vo výrobnom prostredí aj vo výskume a vývoji. Štvorvodičová konfigurácia je preferovanou metódou na meranie nízkych odporov, pretože zabezpečuje vysokú presnosť a opakovateľnosť aj na úrovni miliohmov. V aplikáciách, ako je hodnotenie termistorov alebo iných súčiastok so strednými hodnotami odporu, je však možné použiť dvojvodičový režim, ktorý umožňuje zvýšiť počet kanálov pri zachovaní dostatočnej presnosti na porovnávacie merania.

Automatizované viacbodové meranie

Z3003 je obzvlášť vhodná pre aplikácie, v ktorých je potrebné sekvenčne merať veľké množstvo vzoriek alebo testovacích bodov. Keďže samotné meranie elektrického odporu prebieha veľmi rýchlo, celkový čas testu je často obmedzený mechanickou manipuláciou. Použitím jednej alebo dvoch kariet je možné pripojiť viac testovaných zariadení (DUT) a merať ich automaticky, čím sa eliminuje manuálne prepájanie a výrazne sa skracuje celkový čas merania vo vysokokapacitných testovacích zostavách.

Z3003 je kompatibilná s odporovými meračmi RM3545A-2 aj RM3545-02 a je možné ju nainštalovať do oboch prístrojov pomocou skrutkovača už v priebehu niekoľkých minút.
