ATA-2161 High Voltage Amplifier

ATA-2161 je ideálny jednokanálový vysokonapäťový zosilňovač, ktorý dokáže zosilňovať striedavé aj jednosmerné signály. Maximálne výstupné napätie 1600 Vp-p (±800 Vp); výstupný špičkový prúd 40 mA, ekvivalentný bežnému generátoru signálu, realizuje dokonalé zosilnenie signálu.

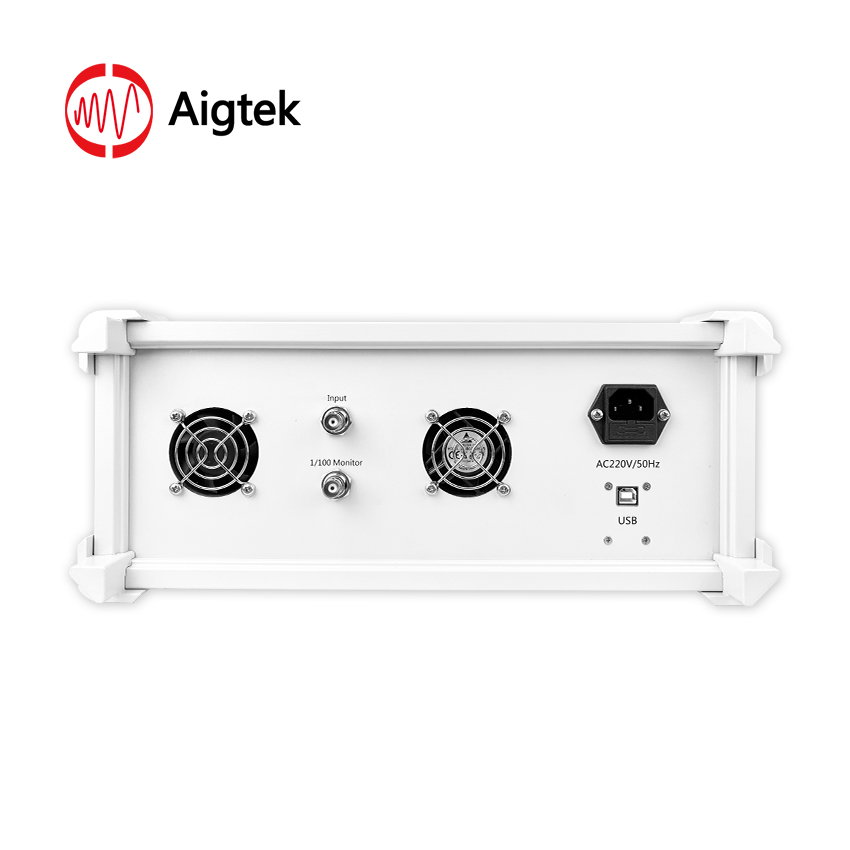

Vstup

Vstup je s rozhraním BNC, vstupný odpor je 50 Ω a 5 kΩ, ponúka dokonalé prispôsobenie so zdrojom signálu s vysokým a nízkym vnútorným odporom.

Výstup

Výstup je s rozhraním BNC, maximálne výstupné napätie je 1600 Vp-p (±800 Vp), maximálny výstupný prúd je 40 mAp.

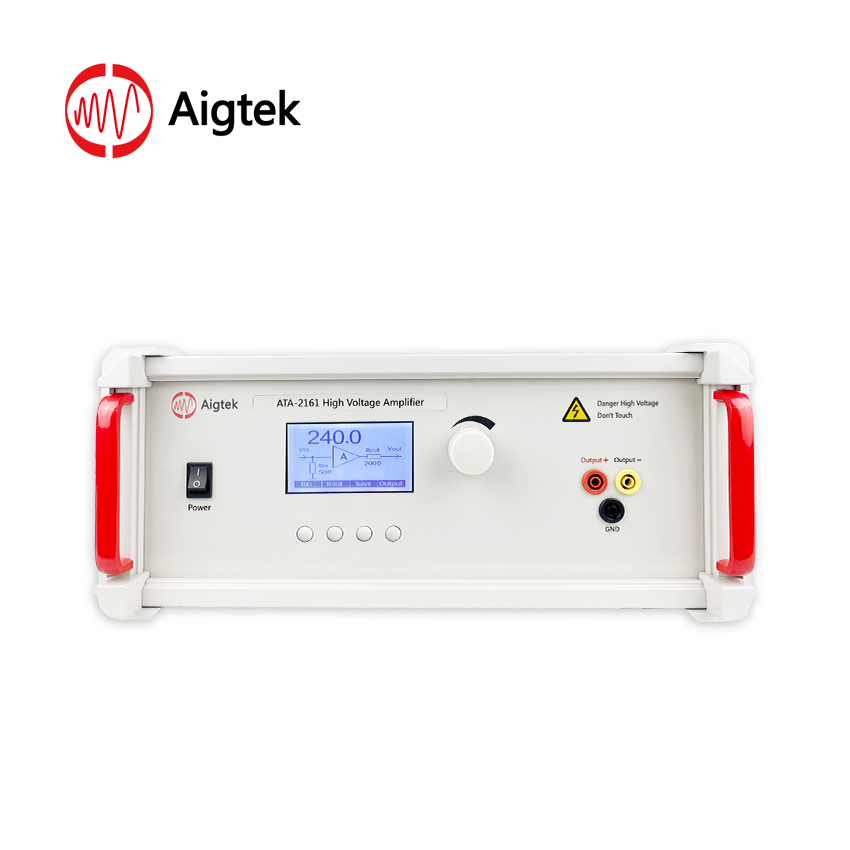

LCD displeje

ATA-2161 je vybavený displejom LCD na dynamické zobrazovanie stavu a parametrov zariadenia, ovládacie rozhranie je jasné, stručné a ľahko pochopiteľné na prvý pohľad.

Zosilnenie napätia

Napäťové zosilnenie vysokonapäťového zosilňovača ATA-2161 je variabilné (x0-240, s krokom 0,1), zosilnenie sa zobrazuje na LCD displeji, čo umožňuje rýchle nastavenie na požadované napätie.

Monitor

Port monitora je výstupný port 1/100, port monitora je konektor BNC, ktorý možno pripojiť k osciloskopu na monitorovanie výstupného napätia v reálnom čase.
