Parametre a špecifikácia
maximálne výstupné napätie | 2 kVp-p (±1 kVp) |
maximálny výstupný prúd | 40 mAp |
šírka pásma (-3dB) | DC ~ 100 kHz |

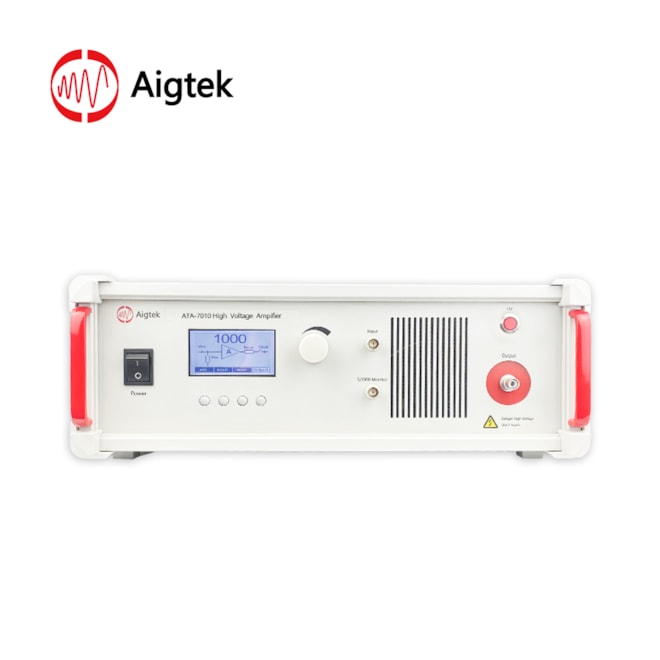

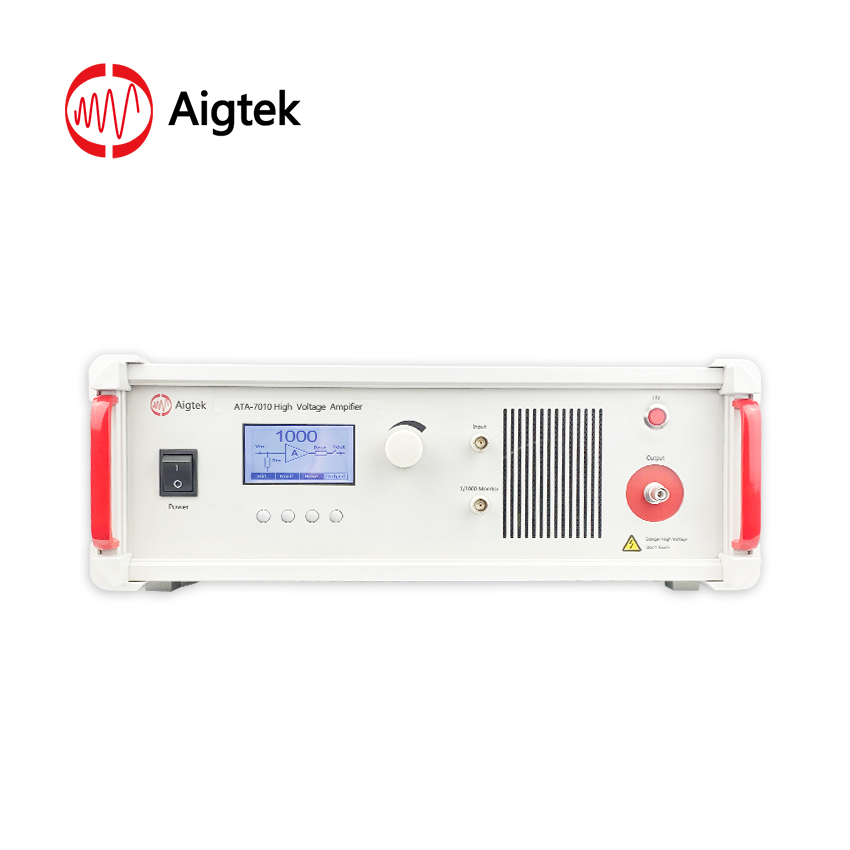

ATA-7010 je ideálny jednokanálový vysokonapäťový zosilňovač, ktorý dokáže zosilňovať striedavé aj jednosmerné signály. Maximálne výstupné napätie 2 kVp-p (±1 kVp); výstupný špičkový prúd 40 mAp, vhodný na použitie s bežným generátorom signálu, ponúka dokonalé zosilnenie signálu.
Vstup
Vstup je s rozhraním BNC, vstupný odpor je 10 kΩ.
Výstup
Výstupné rozhranie je HF konektor SHV, maximálne výstupné napätie je 2kvp-p (±1kvp), maximálny výstupný prúd je 40 mAp.
LCD displej
ATA-7010 je vybavený LCD displejom na dynamické zobrazovanie stavu a parametrov zariadenia, ovládacie rozhranie je jasné, stručné a ľahko pochopiteľné na prvý pohľad.
Zosilnenie napätia
Zosilnenie napätia možno nastaviť v rozsahu 0 ~ 1000-krát (1 krok/10 krokov). V kombinácii so zobrazením zosilnenia na LCD paneli možno rýchlo nastaviť požadovanú hodnotu napätia.
Monitor
Výstupné monitorovacie napätie prechádza cez delič 1/1000, konektor portu je BNC, ktorý možno pripojiť k osciloskopu na monitorovanie výstupného napätia v reálnom čase.
