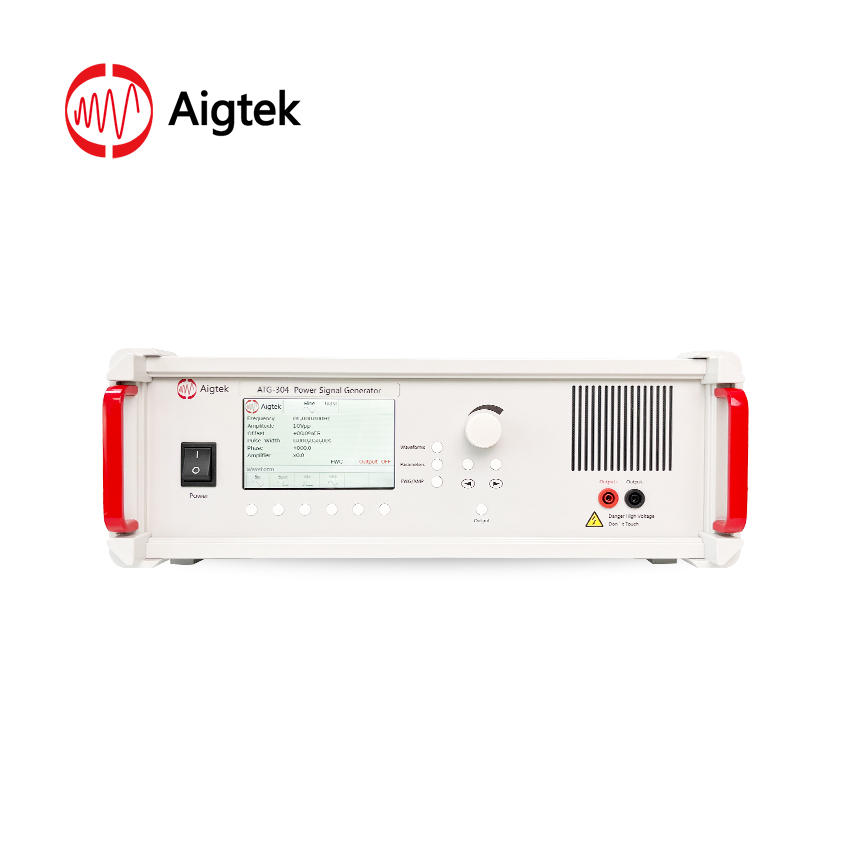

ATG-304 Power Signal Generator

ATG-304 je ideálny generátor výkonových signálov, ktorý dokáže vysielať sínusové, štvorcové, trojuholníkové a pulzné vlny. Maximálne výstupné napätie 90 Vp-p (±45 V), výstupný špičkový prúd 8 Ap, maximálny výstupný výkon 360 Wp. Vstupným signálom môže byť zabudovaný zdroj signálu a externý zdroj signálu na realizáciu dokonalého zosilnenia signálu.

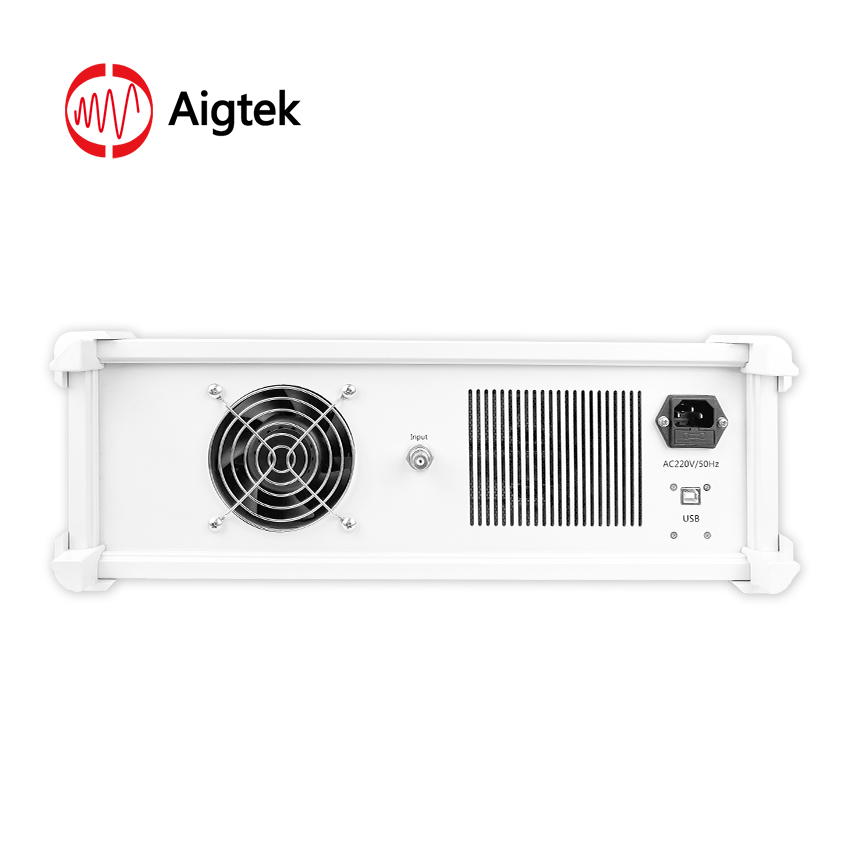

Vstup

Vstupným koncom externého signálu je rozhranie BNC. Keď je vstupom zabudovaného signálu režim generátora výkonového signálu, stačí nastaviť parametre, ako je tvar vlny, frekvencia a napätie; keď je prístupom externého signálu režim zosilňovača, vstupný odpor je 5 kΩ, výstupný odpor možno prepínať a signál možno zosilniť nastavením zosilnenia napätia.

Výstup

Výstup je 4 mm banánik; výstupné napätie je 0-90 Vp-p (±45 Vp); maximálny výstupný prúd je 8 ap.

Zobrazenie na LCD displeji

Ovládací panel LCD na dynamické zobrazenie stavu a parametrov zariadenia, interaktívne rozhranie je jasné, stručné a ľahko pochopiteľné na prvý pohľad.

Zosilnenie napätia

Režim zosilňovača pre externý vstupný signál, zosilnenie napätia je 0-30-násobné (1step,) digitálne riadené a premenlivé. Zisk sa zobrazuje na displeji LCD, možno ho rýchlo nastaviť na požadované napätie.

Monitor

Port monitora je výstupný port 1/100, port monitora je konektor BNC, ktorý možno pripojiť k osciloskopu na monitorovanie výstupného napätia v reálnom čase.
