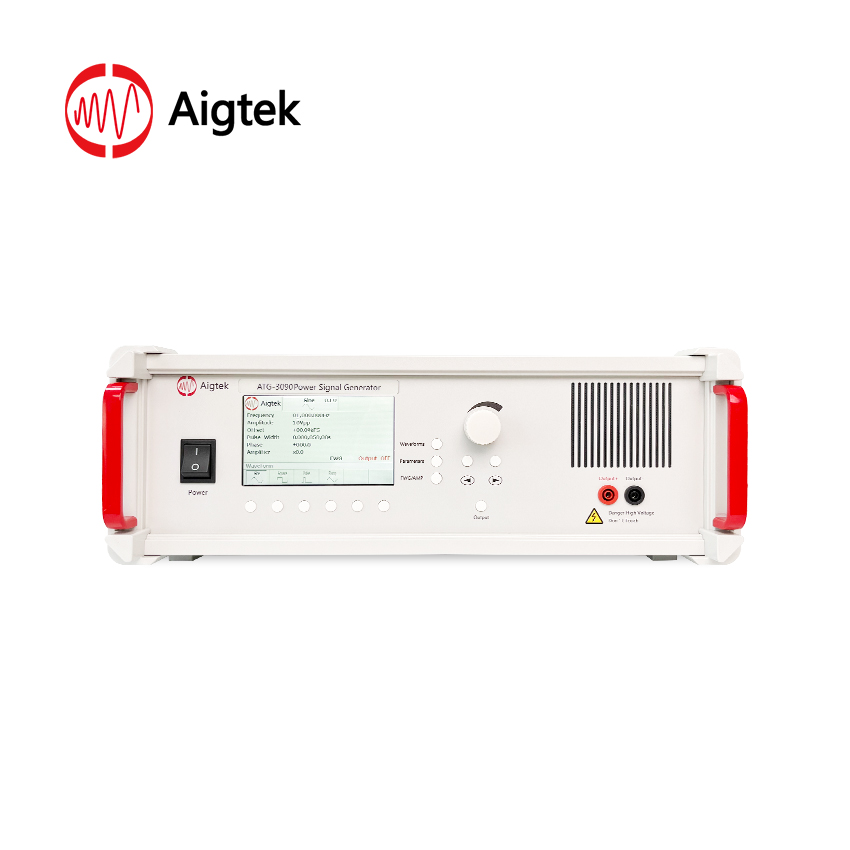

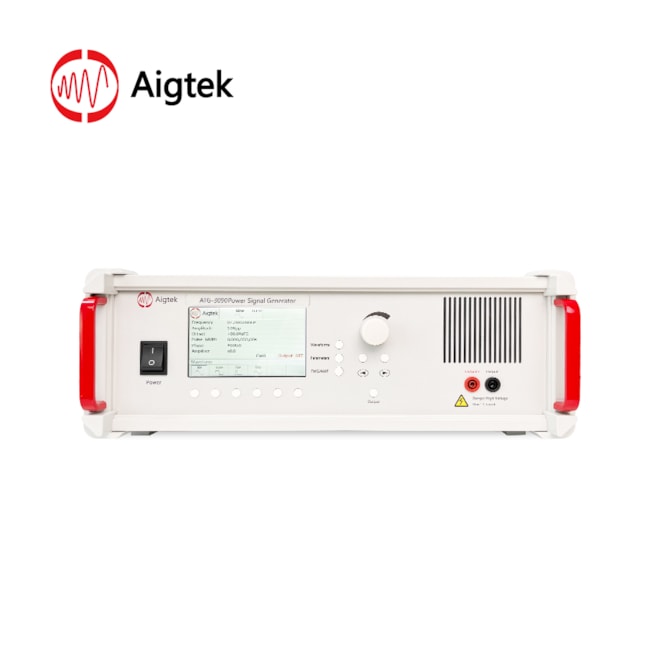

ATG-3090 Power Signal Generator

ATG-3090 je ideálny jednokanálový generátor výkonového signálu, ktorý dokáže vyviesť sínusovú, štvorcovú, trojuholníkovú a pulznú vlnu. Zákazník si môže vybrať vstavaný alebo externý vstupný signál podľa podmienok aplikácie. Maximálne výstupné napätie: 90 Vp-p (±45 Vp); poháňa vysokonapäťové záťaže. Digitálne ovládanie a variabilné zosilnenie napätia, jedno tlačidlo na uloženie všeobecného nastavenia, pohodlná a stručná obsluha.

Vstup

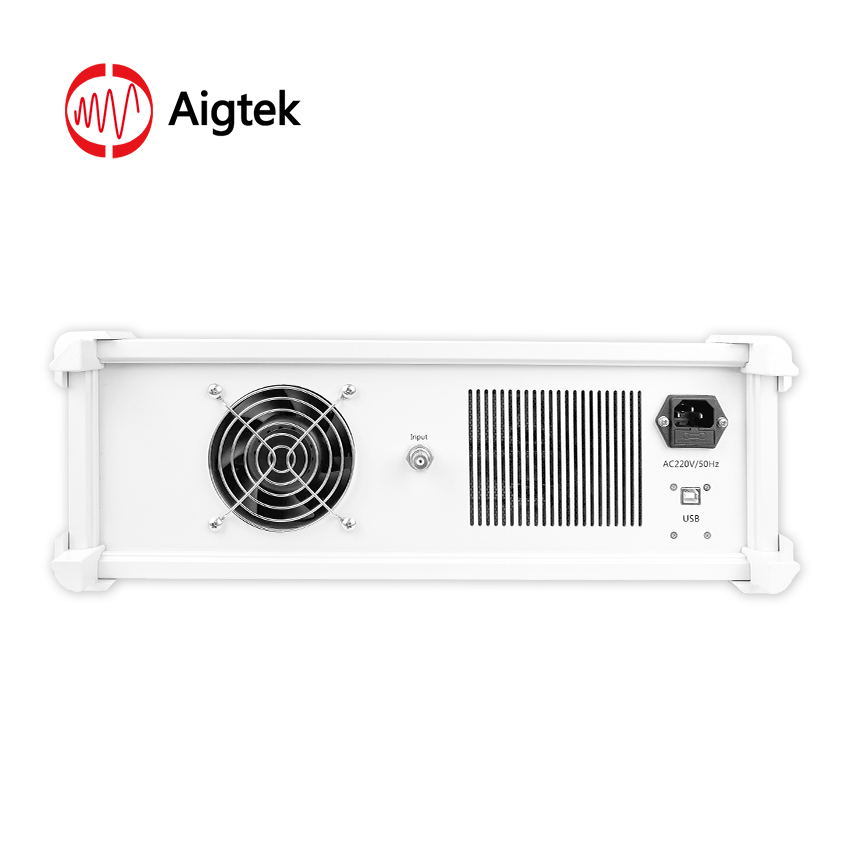

Vstupný koniec externého signálu je rozhranie BNC. Keď je vstupný signál zabudovaný, je to režim generátora výkonového signálu, stačí nastaviť parametre, ako je tvar vlny, frekvencia a napätie; keď je signál prístupný zvonku, je to režim zosilňovača, vstupný odpor je 5 kΩ, výstupný odpor možno prepínať a signál možno zosilniť pomocou regulácie zosilnenia napätia.

Výstup

Výstup je 4 mm banánik; výstupné napätie je 0-90 Vp-p (±45 Vp); maximálny výstupný prúd je 18 ap.

Zobrazenie na LCD displeji

Ovládací panel LCD na dynamické zobrazenie stavu a parametrov zariadenia, interaktívne rozhranie je jasné, stručné a ľahko pochopiteľné na prvý pohľad.

Zosilnenie napätia

Režim zosilňovača pre externý vstupný signál, zosilnenie napätia je 0-30-násobné (1step,) digitálne riadené a premenlivé. Zisk sa zobrazuje na displeji LCD, možno ho rýchlo nastaviť na požadované napätie.

Monitor

Port monitora je výstupný port 1/100, port monitora je konektor BNC, ktorý možno pripojiť k osciloskopu na monitorovanie výstupného napätia v reálnom čase.
