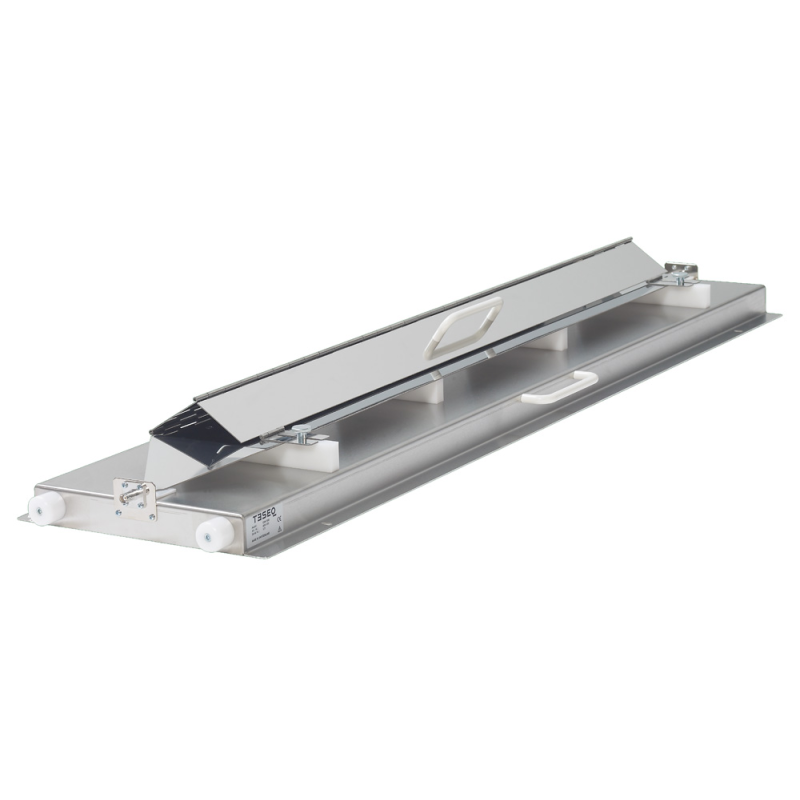

CDN 500 Coupling Clamp

    • presné prechodové kapacitné prepojenie
    • spĺňa normu ISO 7637-3
    • vysokokvalitný mosadzný povrch
    • záruka: 2 roky
    AMETEK COMPLIANCE TEST SOLUTIONS
    Ďalšie parametre
    Cena na vyžiadanie
    Kat. č: CDN500.w
    Dostupnosť na vyžiadanie

    Výberu nezodpovedá žiadna položka.

    Parametre a špecifikácia

    Pripojovacia svorka CDN 500 je vyrobená presne podľa výkresov a špecifikácií normy ISO 7637-3 na kapacitné spájanie prechodových javov na kábloch a káblových zväzkoch. Spojovacia svorka CDN 500 s charakteristickou impedanciou 50 Ω je pripojená ku generátoru koaxiálnym káblom a na vzdialenejšej strane ukončená zaťažovacím odporom 50 Ω. Vhodná ukončovacia záťaž je k dispozícii ako príslušenstvo pod typovým číslom INA 5030, ktoré tiež poskytuje merací výstup prostredníctvom 40 dB atenuátora. Spojovacia svorka je vhodná pre páskové káble a okrúhle káble s priemerom do 40 mm. Efektívna kapacita spojenia závisí od prierezu a materiálu použitého kábla; typická hodnota je približne 100 pF.
