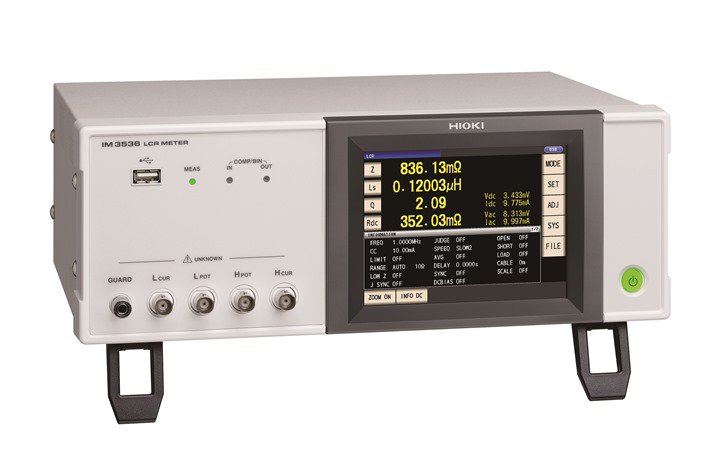

IM3536 LCR meter

• dotykový ovládací panel
• základná presnosť 0,05 %
• SMD testovacie adaptéry, DC Bias voliteľné ako príslušenstvo
• meranie odporu DC prúdu
• rozhrania USB, RS-232C, GPIB a LAN ako štandard

Meranie elektrickej kapacity kondenzátorov:

Podrobný prehľad produktu

Hioki IM3536 je vysokovýkonný stolný LCR meter, ktorý kombinuje široké frekvenčné pokrytie, rýchlu rýchlosť merania a intuitívne ovládanie. S rozsahom od DC a 4 Hz až do 8 MHz pokrýva široké spektrum potrieb testovania komponentov, od nízkofrekvenčných indukčných zariadení až po kapacitné komponenty charakterizované frekvenciami MHz. Veľký kapacitný dotykový displej zjednodušuje obsluhu aj pri zložitých testovacích nastaveniach, zatiaľ čo režim Fast Mode poskytuje merania za pouhú 1 ms na bod.

S základnou presnosťou impedancie ±0,05 %, fázovou presnosťou ±0,03° a garantovaným rozsahom presnosti od 1 mΩ do 200 MΩ poskytuje IM3536 presné a opakovatelné výsledky pre širokú škálu komponentov, vrátane kondenzátorov, induktorov, rezistorov, cievok a transformátorov. Vďaka svojej mimoriadne vysokej opakovatelnosti je ideálny na meranie elektrolytických kondenzátorov s nízkym ESR, ako aj na testovanie impedancie cievok napájacích zdrojov, kde sú nevyhnutné stabilné frekvenčné charakteristiky.

Frekvenčný rozsah od 4 Hz do 8 MHz

Nastaviteľné meracie podmienky zahŕňajú frekvencie od DC a 4 Hz až do 8 MHz, napätia testovacích signálov od 10 mV do 5 Vrms a testovacie prúdy od 10 μA do 100 mArms. Táto flexibilita umožňuje vyhodnotiť rezonančné body cievok alebo charakterizovať komponenty, ktorých vlastnosti závisia od amplitúdy signálu, čo umožňuje realistické testovanie v podmienkach špecifických pre danú aplikáciu.

Testovanie jednosmerného predpätia je podporované interným zdrojom až do 2,5 V, napríklad pre merania kondenzátorov, zatiaľ čo voliteľné externé jednotky rozširujú rozsah pre aplikácie s vyšším napätím alebo prúdom. Táto schopnosť umožňuje testovanie za realistických prevádzkových podmienok a súlad s priemyselnými normami. Okrem toho môže prístroj vypočítať parametre materiálu, ako je vodivosť a dielektrická konštanta, ak je špecifikovaná geometria vzorky, čím sa jeho použitie rozširuje nad rámec konvenčných meraní LCR.

Ideálny pre integráciu do výroby

IM3536 ponúka komparátorové a BIN funkcie a priemyselné rozhrania, ako sú LAN, GPIB, RS-232C a handler I/O, ktoré poskytujú viacero možností integrácie do existujúcich výrobných nastavení. Handler I/O dodáva digitálne signály pre externé ovládanie a automatizované zariadenia, vrátane komparátorových výstupov a BCD kódovaných meracích hodnôt pre kategorizáciu a triedenie. Ochrana proti zvyškovému náboju chráni prístroj v prípade neúmyselného pripojenia nabitých kondenzátorov, čím zabraňuje chybám merania a možnému poškodeniu vstupného obvodu. Prístroj môže okrem impedancie striedavého prúdu vykonávať aj merania odporu jednosmerného prúdu, takže oba parametre sú k dispozícii v rámci jednej testovacej sekvencie.

V laboratóriách ako doma

Pre laboratórne použitie je IM3536 vybavený rozhraním USB pre priame pripojenie k PC. Dodávaný softvér podporuje frekvenčné, napäťové a prúdové prechody a namerané údaje je možné zaznamenať priamo do programu Microsoft Excel alebo uložiť ako súbory CSV pre ďalšiu analýzu. Veľký dotykový displej a široká škála dostupných testovacích prípravkov uľahčujú prispôsobenie prístroja rôznym typom komponentov v laboratóriách výskumu a vývoja a zabezpečenia kvality.

Dodatočné funkcie zabezpečujú stabilné merania aj v náročných podmienkach. V režime LowZ s vysokou presnosťou je výstupný odpor nastavený na 10 Ω, čo umožňuje vyššie testovacie prúdy. To je ideálne pre meranie ESR elektrolytických kondenzátorov alebo testovanie indukčnosti komponentov s nízkou indukčnosťou. Funkcia priemerného tvaru vlny umožňuje používateľovi definovať počet tvarov vlny na frekvenčné pásmo, čím sa znižuje šum a poskytujú sa konzistentnejšie výsledky. Okrem toho je možné aktivovať funkciu kontroly kontaktu s nastaviteľnými prahovými hodnotami, aby sa zabezpečilo správne spojenie s testovaným zariadením. Táto funkcia je obzvlášť dôležitá v automatizovaných nastaveniach, ale pomáha aj predchádzať zbytočným meraniam počas manuálneho testovania.

Vyrobené v Japonsku

Vďaka osvedčenému dizajnu a stabilnej cene kombinuje IM3536 výkon, použiteľnosť a dlhodobú spoľahlivosť. Vyvinuté a vyrobené v Japonsku, naďalej ponúka vysokú hodnotu pre náročné úlohy v oblasti výskumu a vývoja aj pre testovanie výroby, pričom zabezpečuje konzistentnú kvalitu a spoľahlivú prevádzku po mnoho rokov.
