Parametre a špecifikácia

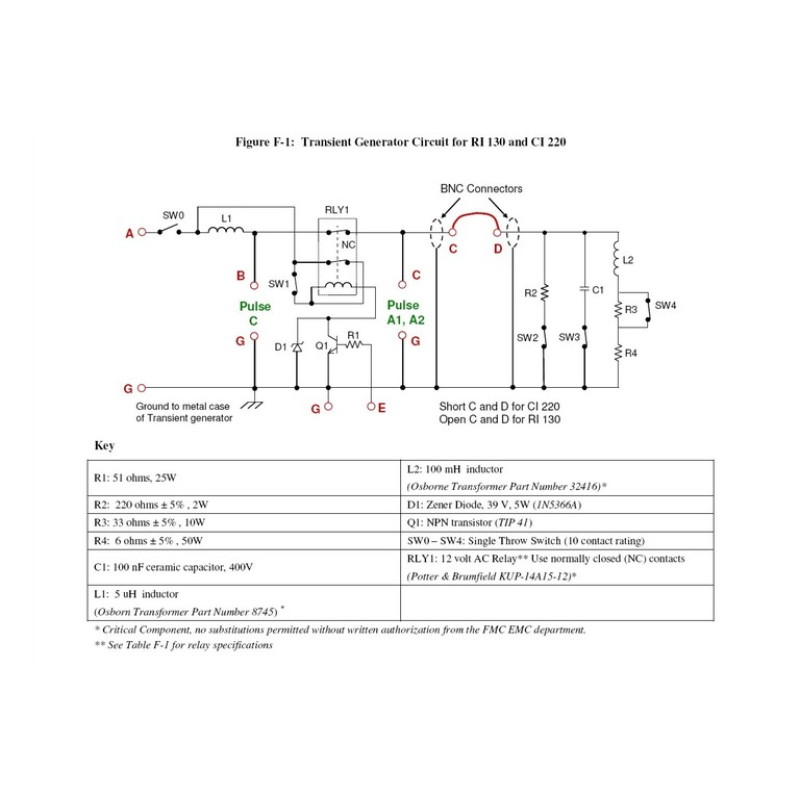

Obvod podľa obrázka F1 | |
Rezistor R1 | 51 Ω, 25 W |
Rezistor R2 | 220 Ω ± 5 %, 2 W |
Rezistor R3 | 33 Ω ± 5 %, 10 W |
Rezistor R4 | 6 Ω ± 5 %, 50 W |
Kondenzátor C1 |
100 nF kondenzátor, 400 V |
Cievka L1 | cievka 5 uH (transformátor Osborne, č. dielu 8745) |
Cievka L2 | cievka 100 mH (transformátor Osborne, č. dielu 32416) |
Dióda D1 | Zenerova dióda, 39 V, 5 W |
Tranzistor Q1 | NPN tranzistor |
SW0-SW4 | jednosmerný spínač |
RLY1 | 12 V AC relé, použitý NC kontakt (Potter&Brumfield KUP-14A15-12) |
V súlade s normami FORD FMC1278 a EMC-CS-2009.1 časť skúšobných impulzov nie je generovaná generátorom prechodových impulzov podobným tým, ktoré sú definované v norme ISO 7637, ale je založená na obvode zahŕňajúcom 12 V AC relé Potter & Brumfield a špeciálne definované komponenty, ako sú induktory, kondenzátory, rezistory a spínače, s cieľom simulovať "skutočné prechodové javy".

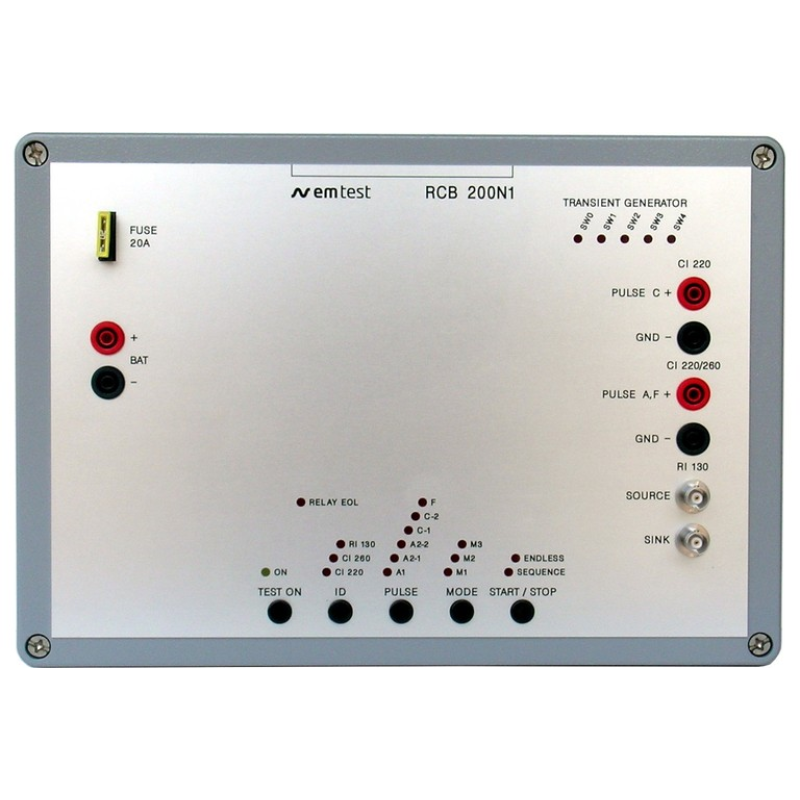

Generátor prechodových javov EM TEST RCB 200N1 spĺňa požiadavky stanovené vo FORD FMC1278 a EMC-CS-2009.1. Je zostavený z komponentov generujúcich impulzy zobrazených na obrázku F-1, ako sú CI 220 A1, A2-1, A2-2, C-1 a C-2, CI 260 F a RI 130 A2-1 a A2-2, pre ktoré je RCB 200N1 uzavretý v kovovom puzdre. Na testovanie RI 130 ponúka RCB 200N1 koaxiálne výstupy BNC na pripojenie špecifikovaného testovacieho zariadenia potrebného na daný test.
