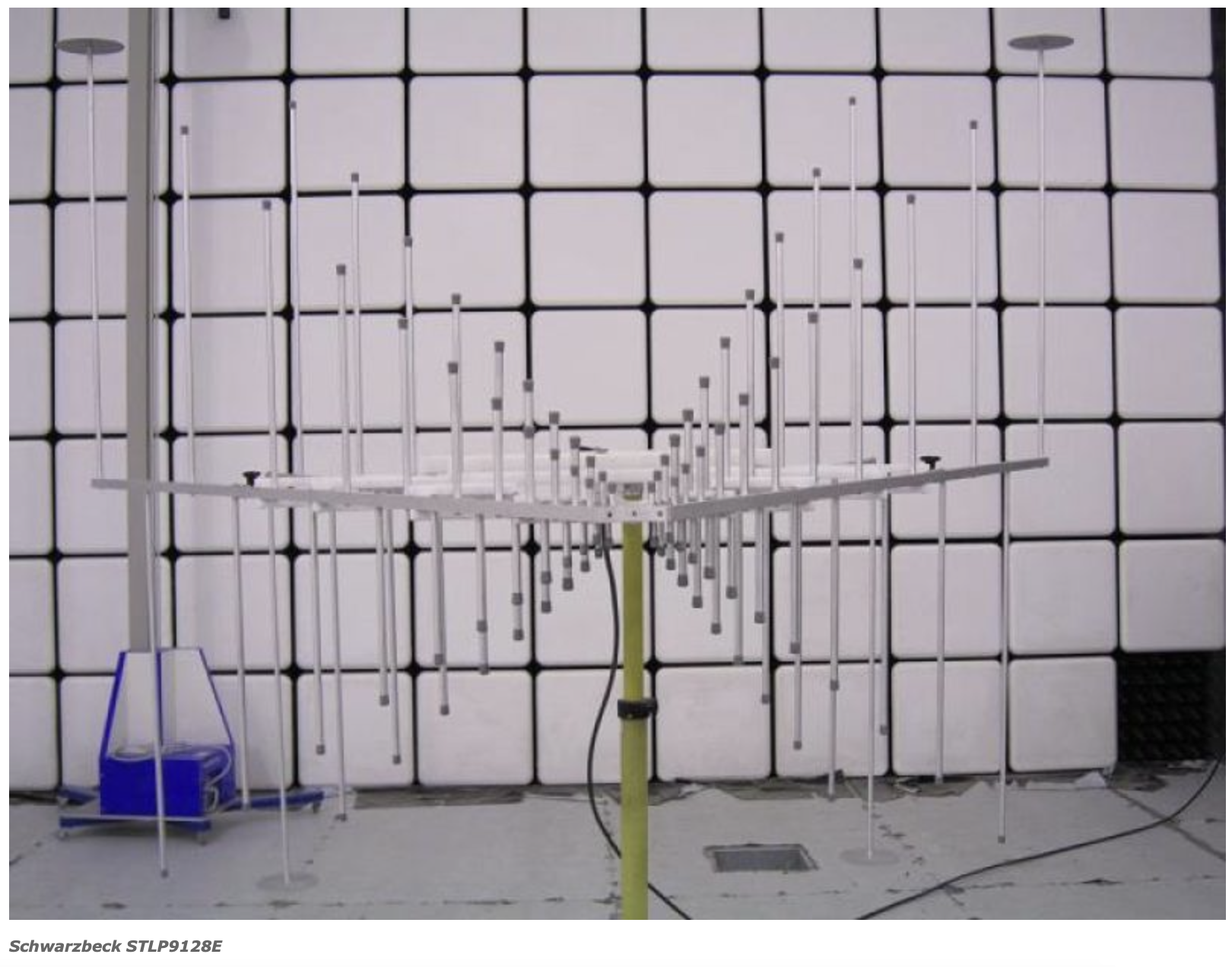

STLP 9128 E Stacked Log Periodic Antenna
- kombinovaná logaritmicko-periodická dipólová anténa
- lineárne polarizovaná anténa
- (65)80 - 1500(3000) MHz
- záruka: 2 roky
- Typ zariadenia: Rušenie / emisie vzduchom
Parametre a špecifikácia
| frekvenčný rozsah | (65)80-1500(3000) MHz |
| polarizácia | lineárna |
| vyžarovanie (Pattern Type) | smerové |
| materiál | hliník |
| maximálny výkon (7/16) | 2 kW (const.), 3 kW (intermitt.) |
| max. výkon (N) | 1 kW (const.), 1,5 kW (intermitt.) |
| konektor | 7/16 female, N - female |
| impedancia | 50 Ω nominálna |
| dĺžka | 1660 mm |
| šírka | 2160 mm |
| výška | 1940 mm |
| hmotnosť | 10 kg |
| montáž | rúrka 22 mm |
| odporúčaný adaptér | AA 9209 |
Súbory na stiahnutie a odkazy
- Montáž - STLP antény.pdf (250.8kB)
- Datasheet - STLP9128E.pdf (252kB)
- Měření krátké vzdálenosti - STLP9128E.pdf (16.3kB)
- VSWR - STLP9128E.pdf (15.9kB)
- Radiation pattern - STLP9128E.pdf (181.5kB)
- Ďalšie informácie na webovej stránke výrobcu
