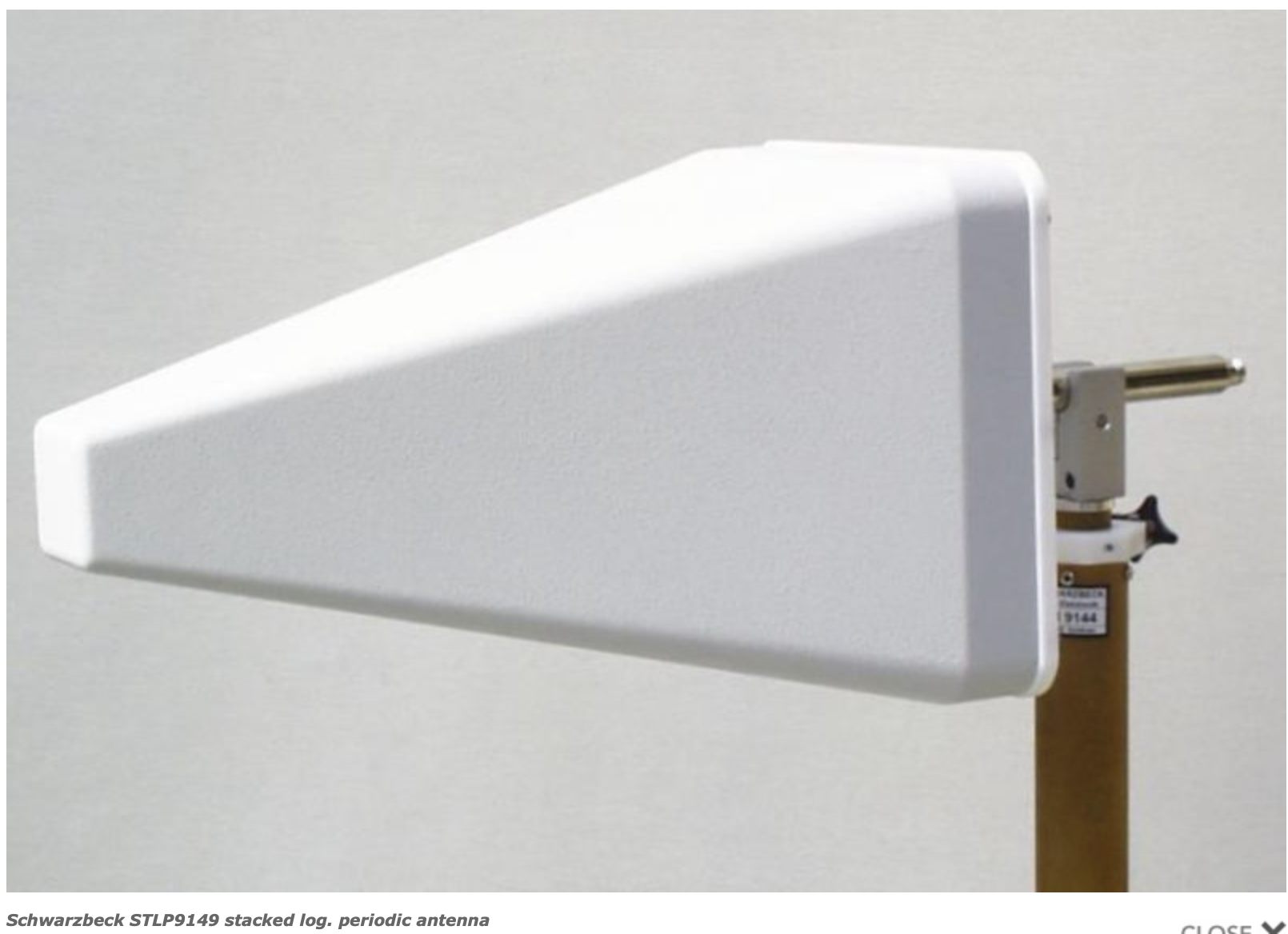

STLP 9149 Stacked Microwave Log Periodic Antenna
- kombinovaná logaritmicko-periodická širokopásmová anténa
- lineárne polarizovaná anténa pre mikrovlnný frekvenčný rozsah
- (0,6) 0,7 - 9 (10,5) GHz
- záruka: 2 roky
- Typ zariadenia: Rušenie / emisie vzduchom
Parametre a špecifikácia
| frekvenčný rozsah | (0,6) 0,7 - 9 (10,5) GHz |
| polarizácia | lineárna |
| vyžarovanie (Pattern Type) | smerové |

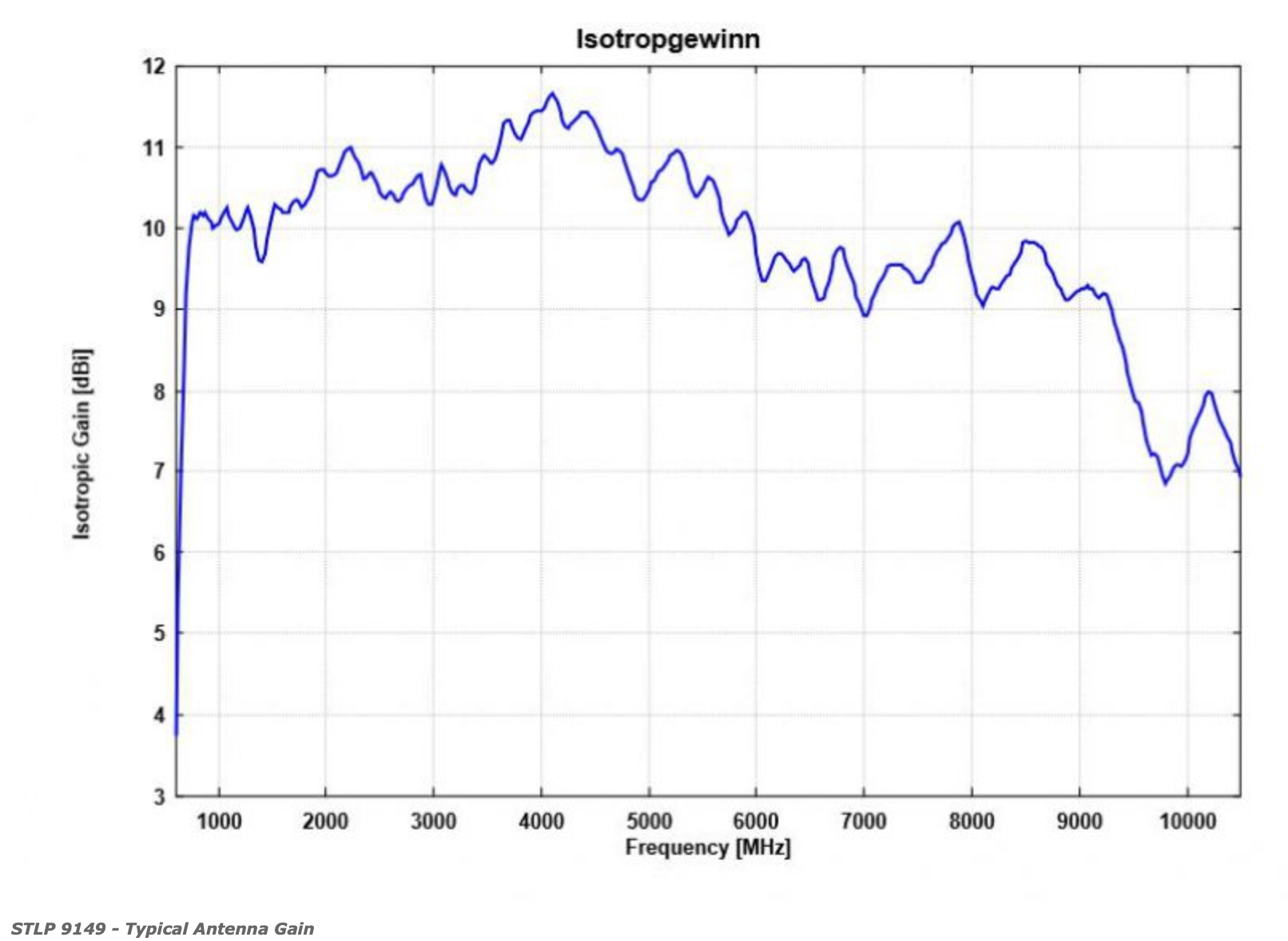

| typický zisk | 10,3 dBi +/- 1,5 dBi |
| maximálny vstupný výkon | 300 W (f=1 GHz), 150 W (f=6 GHz) |
| konektor | N-female |
| impedancia | 50 Ω nominálna |
| dĺžka | 460 mm (+ 215 mm) |
| šírka | 270 mm |
| výška | 270 mm |
| hmotnosť | 3,7 kg |
| montáž | rúrka 22 mm |
Súbory na stiahnutie a odkazy
- Montáž - STLP antény.pdf (250.8kB)
- Radiation pattern - STLP9149.pdf (393.2kB)
- Měření krátké vzdálenosti - STLP9149.pdf (112kB)
- Fieldstrength - STLP9149.pdf (137.2kB)
- Datasheet - STLP9149.pdf (181.2kB)
- Ďalšie informácie na webovej stránke výrobcu
