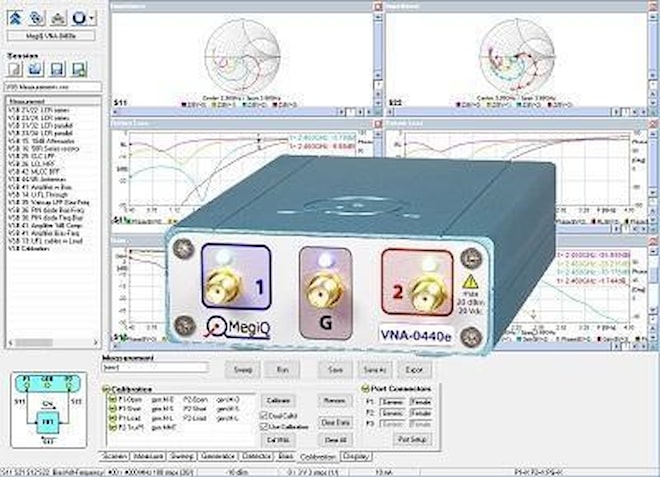

    VNA-0440e Vector Network Analyzer

    • 3portový vektorový sieťový analyzátor (VNA - Vector Network Analyzer) alebo 2½portový obojsmerný VNA ovládaný z PC cez rozhranie USB
    • vhodný na analýzu mikroobvodov, ako sú antény, útlmové články alebo zosilňovače
    • frekvenčný rozsah zahŕňa populárne telekomunikačné pásma rôznych bezdrôtových technológií, ako sú Zigbee, Bluetooth atď.
    • vďaka malým rozmerom sa môže používať na merania na mieste, ako aj v blízkosti antény vo vnútri väčšej inštalácie
    • záruka: 2 roky
    MegiQ
    Ďalšie parametre
    3 405,00 €
    4 120,05 € s DPH
    Kat. č: VNA-0440E
    skladom u dodavatele

    Výberu nezodpovedá žiadna položka.

    Parametre a špecifikácia

    Meranie parametrov S S: 11, 12, 13, 21, 22, 23 (meranie 2½ portu), zatiaľ čo S: 31, 32, 33 možno merať zmenou pripojenia vzorky
    Frekvenčný rozsah 400 MHz až 4 GHz
    Meranie výkonu -30 až +5 dBm
    Dĺžka záznamu údajov až 20 001 bodov
    • 2+1-portový sieťový analyzátor (porty 1 a 2 obojsmerné) ovládaný z PC cez rozhranie USB
    • súčasťou výrobku je vysokokvalitný počítačový softvér na riadenie merania, analýzu, ukladanie a nastavenie údajov, konfigurovateľné zobrazenie výsledkov
    • softvér podporuje proces kalibrácie (Open-Short-Load-Through)
    • k dispozícii je aj API pre vývojové prostredia, ako sú VB, C++, C#, Labview
    • výstup z generátora signálu
    • napäťový/prúdový generátor biasu
    • parametrické škálovanie (vrátane biasu, kombinácie parametrov, ako je frekvencia a výkon)
    • Match Circuit Calculator na flexibilnú konfrontáciu s modelom ekvivalentného obvodu
    • Deembedding
    • puzdro zahrnuté v základnom vybavení
    • k dispozícii sú voliteľné doplnky, ako sú kalibračné a testovacie súpravy a možnosť dvojitej kalibrácie
